Montage
12
3.3.4

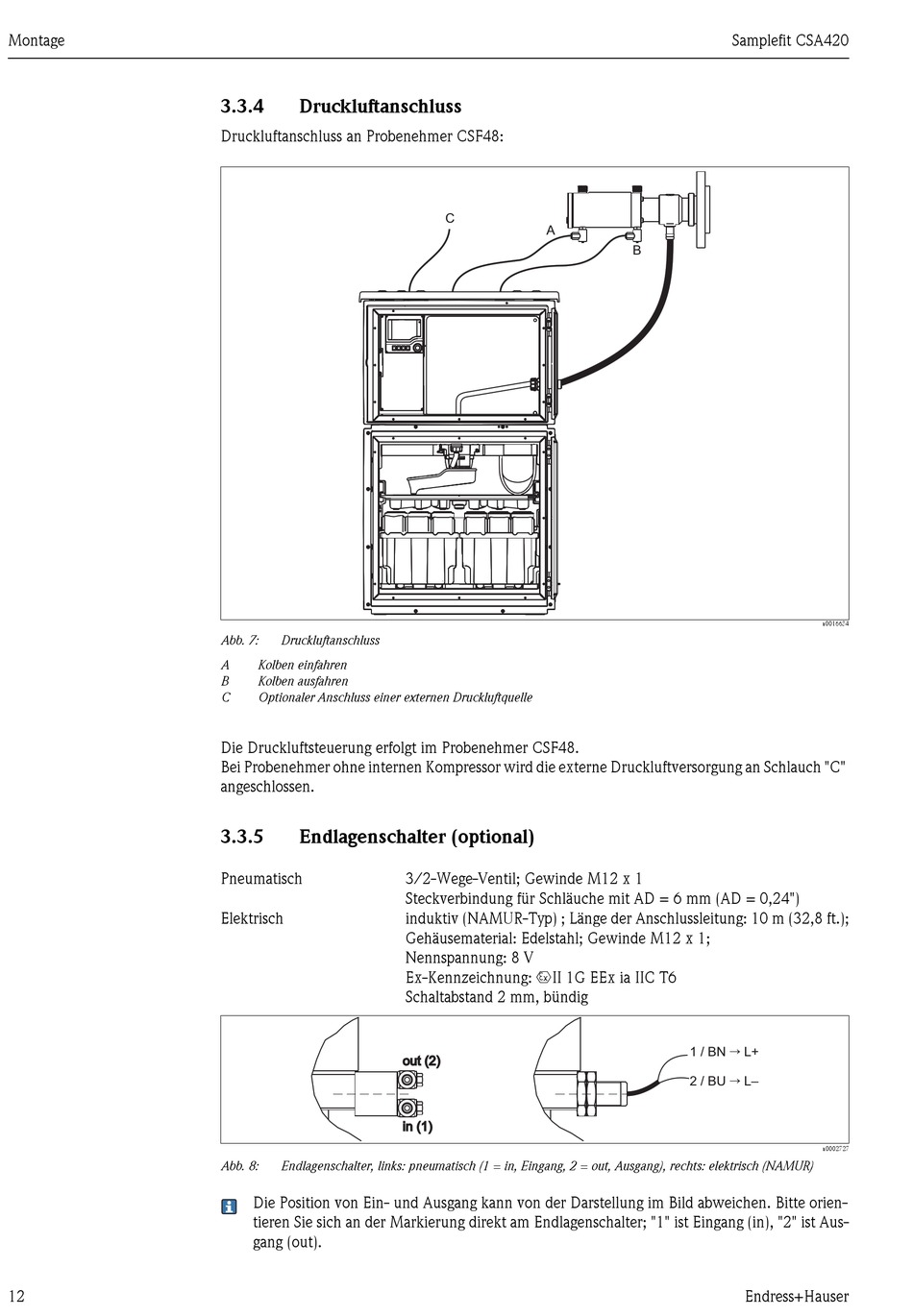

Druckluftanschluss
Druckluftanschluss an Probenehmer CSF48:
Abb. 7:
Druckluftanschluss
A
Kolben einfahren
B
Kolben ausfahren
C
Optionaler Anschluss einer externen Druckluftquelle
Die Druckluftsteuerung erfolgt im Probenehmer CSF48.
Bei Probenehmer ohne internen Kompressor wird die externe Druckluftversorgung an Schlauch "C"
angeschlossen.
3.3.5
Endlagenschalter (optional)
Pneumatisch
Elektrisch
Abb. 8:
Endlagenschalter, links: pneumatisch (1 = in, Eingang, 2 = out, Ausgang), rechts: elektrisch (NAMUR)
Die Position von Ein- und Ausgang kann von der Darstellung im Bild abweichen. Bitte orien-
tieren Sie sich an der Markierung direkt am Endlagenschalter; "1" ist Eingang (in), "2" ist Aus-
gang (out).
C
A
3/2-Wege-Ventil; Gewinde M12 x 1
Steckverbindung für Schläuche mit AD = 6 mm (AD = 0,24")
induktiv (NAMUR-Typ) ; Länge der Anschlussleitung: 10 m (32,8 ft.);
Gehäusematerial: Edelstahl; Gewinde M12 x 1;
Nennspannung: 8 V
Ex-Kennzeichnung: 0II 1G EEx ia IIC T6
Schaltabstand 2 mm, bündig
out (2)
out (2)
in (1)
in (1)
Samplefit CSA420
B
Õ
1 / BN
L+
Õ
2 / BU
L–
Endress+Hauser
a0016634
a0002727
