Slot- und Portkodierung
Zuverlässigkeit durch Memo-
sens-Technologie
6
Slot
BASE2-E
Ports

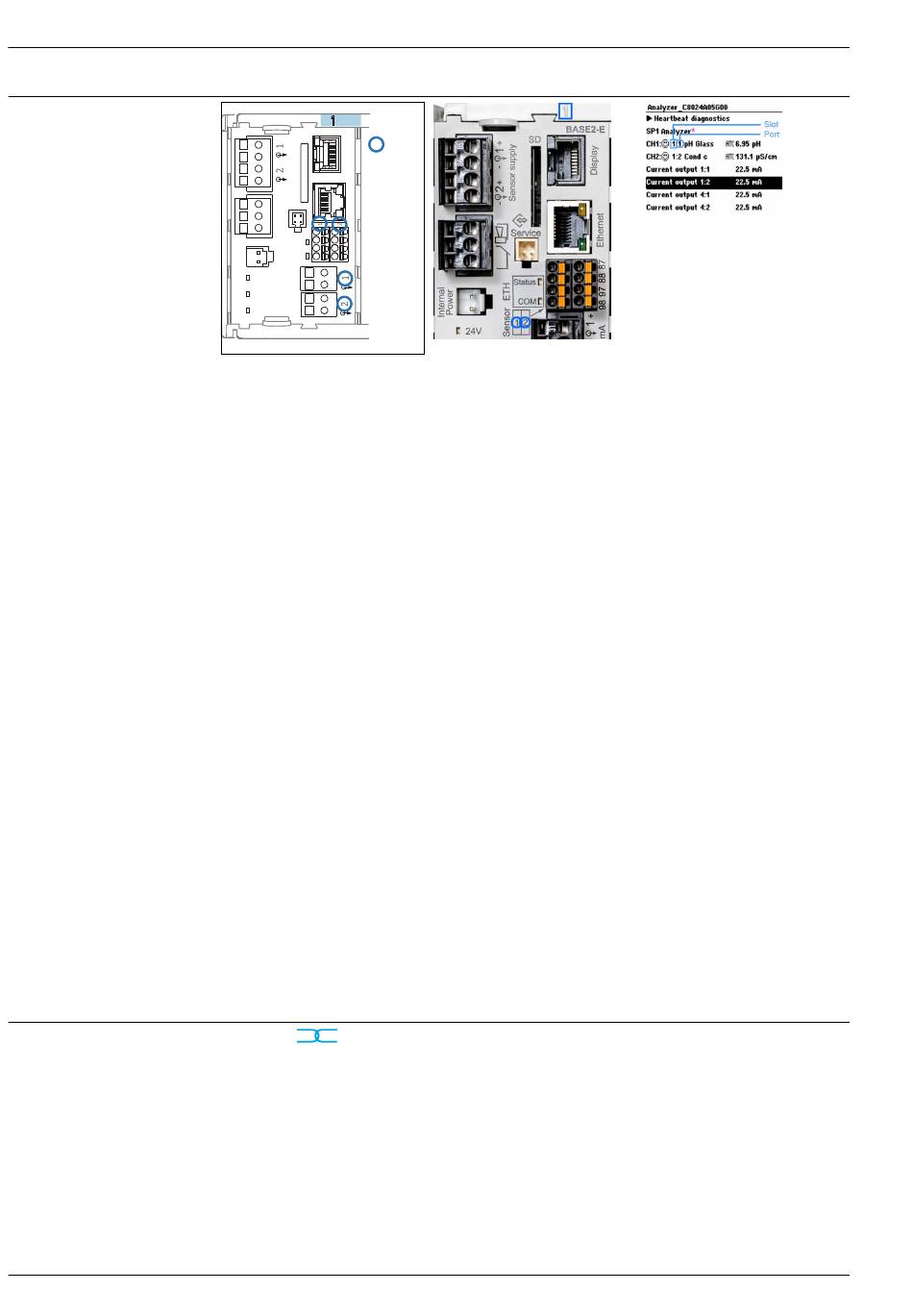

 5 Slot- und Portkodierung
• Eingänge werden in aufsteigender Reihenfolge der Slots und Ports den Messkanälen zugeordnet.
Obiges Beispiel:
Anzeige "CH1: 1:1 pH Glass" bedeutet:
Kanal 1 (CH1) ist Slot 1 (Basismodul) : Port 1 (Eingang 1), pH-Glas-Sensor
• Ausgänge und Relais erhalten als Bezeichnung ihre Funktion, also z.B. "Stromausgang", und wer-
den in aufsteigender Reihenfolge mit Slot und Portnummern angezeigt
• Anzeige SP1: Analysator-Messkanal 1 mit Probenahmeort SP1 (Messwertanzeige ist parameter-
spezifisch, ist im Beispiel nicht dargestellt)

Kommunikation und Datenverarbeitung

Kommunikationsarten:
• Feldbusse
• PROFIBUS DP (Profile 3.02)
• Modbus TCP oder RS485
• PROFINET
• EtherNet/IP
• Konfiguration über Ethernet
Erweiterungsmodul 485 und Stromausgänge
Für die Kommunikationsarten PROFIBUS DP und Modbus RS485:
Max. 2 Stromausgänge können parallel verwendet werden.
Ethernet-Funktionalität über Base2-Modul und Stromausgänge
Max. 6 Stromausgänge können parallel verwendet werden.
Busterminierung am Gerät
• Über Schiebeschalter am Busmodul 485
• Anzeige über die LED "T" auf dem Busmodul 485
Verlässlichkeit
Memosens
MEMO SENS
Mit Memosens wird Ihre Messstelle sicherer:
• Kontaktlose, digitale Signalübertragung ermöglicht optimale galvanische Trennung
• Absolut wasserdicht
• Sensorkalibrierung im Labor möglich, dadurch im Prozess erhöhte Verfügbarkeit der Messstelle
• Einsatz im Ex-Bereich ist unproblematisch durch eigensicher ausgeführte Elektronik.
• Vorausschauende Wartung durch Aufzeichnung von Sensordaten, beispielsweise:
• Gesamtbetriebsstunden
• Betriebsstunden bei sehr hohen oder sehr niedrigen Messwerten
• Betriebsstunden bei hohen Temperaturen
• Anzahl der Dampfsterilisationen
• Sensorzustand
A0044868
 6 Slot- und Portkodierung
Liquiline System CA80COD
 7 Slots und Ports am Display
* Analysatormesswert (parame-
terspezifisch)
A0044869
