2 - TABLEAU DE BORD

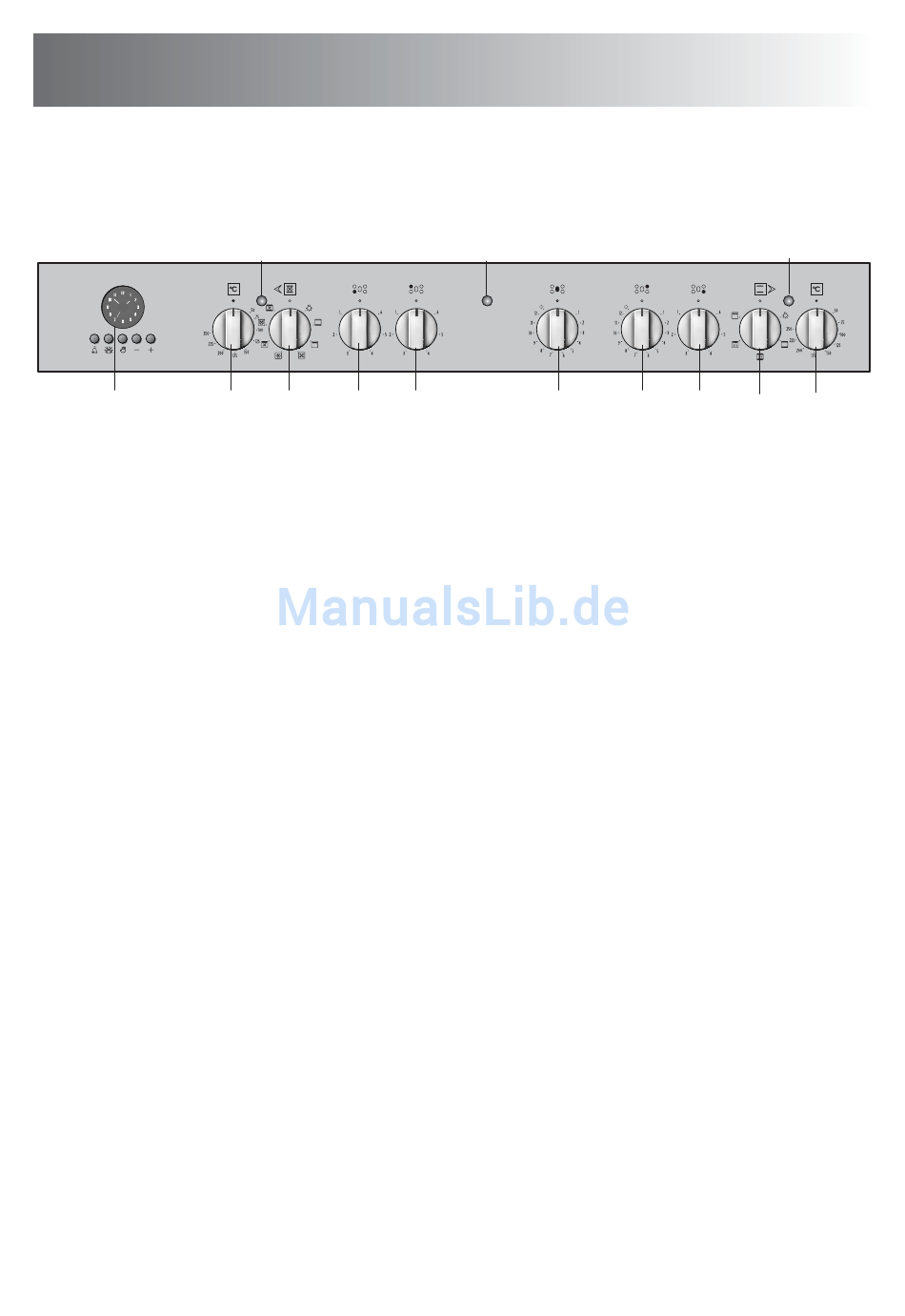

Fig. 2.1
11
12 13
9 8
10 7 6 5 4 2 1
3

DESCRIPTION DES COMMANDES

1. Manette commande zone de cuisson avant droite
2. Manette commande zone de cuisson arrière droite
3. Manette commande zone de cuisson centrale
4. Manette commande zone de cuisson arrière gauche
5. Manette commande zone de cuisson avant gauche
6. Manette commande sélecteur de fonctions four multifonctions (four principal à gauche)
7. Manette commande thermostat four multifonctions (four principal à gauche)
8. Manette commande thermostat four électrique (four secondaire à droite)
9. Manette commande sélecteur de fonctions four électrique (four secondaire à droite)
10. Horloge/programmateur électronique (four principal à gauche)
Lampes de contrôle:
11. Témoin de la témpérature four électrique (four secondaire à droite)
12. Témoin de la témpérature four électrique (four principal à gauche)
13. Témoin de ligne
83
