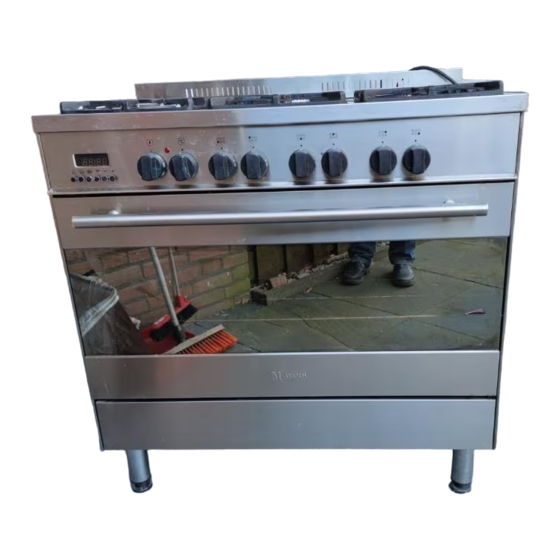

M-system PRF 960/N1 Gebrauchsanweisung Und Installationsanleitung
Maxi backofen
herde
Verwandte Anleitungen für M-system PRF 960/N1
Inhaltszusammenfassung für M-system PRF 960/N1
- Seite 1 PRF 960/N1 PRNF 960 MAXI OVEN FORNUIS Gebruiks-en Installatievoorschriften MAXI BACKOFEN HERDE Gebrauchsanweisung Installationsanleitung COCINA MAXI HORNO Instrucciones de uso Consejos para la instalación MAXI OVEN COOKER Instruction for the use Installation advice...
- Seite 2 Nederlands Gebruiks-en installatievoorschriften Bladzijde Deutsch Gebrauchsanweisung Installationsanleitung Seite Instrucciones de uso - Consejos para la instalación Español Página English Instruction for the use - Installation advice Page 111...
-
Seite 39: Wichtige Hinweise Für Den Gebrauch Von Elektrogeräten
Gebrauchsanweisung Installationsanleitung Deutsch Sehr geehrte Kunden, Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf eines unse- rer Haushaltsgeräte entgegengebracht haben. Die im folgenden aufgerührten Hinweise und Ratschläge dienen Ihrer Sicherheit und der anderer Personen und ermöglichen Ihnen, alle Gebrauchsweisen des Gerätes kennenzulernen. -
Seite 40: Wichtige Hinweise
WICHTIGE HINWEISE Brandgefahr! Kein entzündliches Material im Ofen lagern. Kontrollieren Sie nach dem Auspacken, ob Sicherstellen, daß die Elektrokabel das Gerät unbeschädigt ist. von anderen, in unmittelbarer Nähe Sollten Sie Zweifel haben, schalten Sie verwendeten Küchengeräten nicht mit das Gerät nicht ein sondern wenden Sie der heißen Glaskeramik-Kochmulde sich an den Lieferanten oder an einen in Berührung kommen oder an der... - Seite 41 1 - ARBEITSFLÄCHE Abb. 1.1 ARBEITSFLÄCHE – Beschreibung der Kochstellen 1. Brenner mit dreifachem Kranz (TC) 3,50 kW 2. Mittelschneller Brenner (SR) 1,75 kW 3. Schnellbrenner (R) 3,00 kW 4. Hilfsbrenner (A) 1,00 kW 5. Mittelschneller Brenner (SR) 1,75 kW 6.
-
Seite 42: Beschreibung Der Bedienelemente
2 - BEDIENUNGSTELD Abb. 2.1 BESCHREIBUNG DER BEDIENELEMENTE 1. Elektronische Programmiertaste 2. Bedienknopf zur Wahl der Funktionen des Mehrzweckofens 3. Bedienknopf des Thermostaten des Mehrzweckofens 4. Bedienknopf Brenner vorne links 5. Bedienknopf Brenner hinten links 6. Bedienknopf zentraler Brenner vorne 7. -
Seite 43: Gebrauch Der Brenner
3 - GAS-KOCHFELD - GEBRAUCHSANLEITUNG Zündung der Brenner MIT GEBRAUCH DER BRENNER (Abb. 3.1) ELEKTRISCHER ZÜNDUNG Der Gaszufluss zum Brenner wird durch einen Bedienungsknopf (Abb. 3.1) über - Zum Einschalten des Brenners den den Gashahn mit Sicherheits verschluss entsprechenden Knauf eindrücken und reguliert. -
Seite 44: Wahl Der Brenner
WAHL DER BRENNER Es ist wichtig, die Wahl des Brenners auf (Abb. 3.3). Grund des Topf - Durchmessers zu bestimmen um unnötige Energie - Die Brennerstellen sind auf dem Verluste zu vermeiden. Durch das Bedienungsfeld über dem Bedienungs- Aufsetzen eines kleinen Topfes auf knopf ersichtlich. - Seite 45 SPEZIALROST FÜR “WOK” TÖPFE -Sonderzubehör (Abb. 3.5a - 3.5b) Dieses Spezialrost für “WOK” Töpfe wird auf das Rost des Doppelkranz-Brenners gelegt. ACHTUNG: Der Gebrauch von “WOK” Töpfen ohne das Spezialrost, kann den Brenner schwer beschädigen. Dieses Spezialrost nicht mit gewöhnlichem Kochgeschirr mit flachem Boden verwenden (Abb.
-
Seite 46: Technische Daten Des Multifunktions-Backofens
4 - MULTIFUNKTIONS-BACKOFENS FUNKTIONSWEISEN Vorsicht: Die Backofentür wird Das Erhitzen und Garen im Multi-funkti- während des Betriebs sehr heiß. ons-Backofen wird auf die wie folgt Halten Sie Kinder fern. beschriebenen Weisen erreicht: a. Durch natürliche Wärmestömung Die Hitze wird von den oberen und TECHNISCHE DATEN DES unteren Heizelementen erzeugt. -
Seite 47: Funktionswählschalter (Abb. 4.1)
Abb. 4.1 Abb. 4.2 THERMOSTAT - KNOPF FUNKTIONSWÄHLSCHALTER (Abb. 4.2) (Abb. 4.1) Dient lediglich zur Einstellung der Zur Wahl der folgenden Funktionen dre- hen Sie den Schalter im Uhrzeigersinn: Gartemperatur, schaltet jedoch den Ofen nicht ein; wird immer in Verbindung mit dem Funktionswählschalter bedient. - Seite 48 NORMAL GRILL Der Infrarotwiderstand schaltet ein. Die Wärme wird durch Strahlung abgegeben. Funktionsschalter auf , stellen, Temperatur am Thermostat ist 15 Minuten lang auf 225° und dann auf 175°C einzustellen. Dabei muss die Backofentür geschlossen sein. Dabei muss die Backofentür geschlossen sein. Das Kapitel “GRILLEN”...
- Seite 49 UMLUFT-INFRAROT-GRILL In dieser Stellung schalten Sie den Infrarot-Grill und den Ventilator ein. Die Hitze breitet sich hauptsächlich durch die Strahlung aus, und der Ventilator verteilt sie dann gleichmäßig im ganzen Backofen. Wenn der Backofen benutzt wird, muss die Backofentür stets geschlossen sein und die Temperatur am Thermostat ist zwischen 50°...
-
Seite 50: Ratschläge Für Andere Koch-, Brat-Und Backvorgänge
RATSCHLÄGE FÜR ANDERE KOCH-, GLEICHZEITIGES BACKEN UND BRAT-UND BACKVORGÄNGE BRATEN VERSCHIEDENER SPEISEN Wenn Sie den Multifunktions-Backofen in die Positionen stellen, kön- EINKOCHEN nen Sie gleichzeitig die unterschiedlich- Lebensmittel verschiedenster Art können sten Speisen backen und braten. in vollen und dicht verschlossenen So kann man z.B. -
Seite 51: Backen Und Braten
GRILLEN UND GRATINIEREN BACKEN UND BRATEN Vor dem Einsetzen des Kochguts den Mit der Position auf dem Funktions- Ofen zunächst auf die gewünschte wählschalter können Sie bestens ohne Temperatur vorheizen. Spieß grillen, weil die Heißluft die Speise Wenn der Ofen die gewünschte vollkommen umgibt. -
Seite 52: Gebrauch Des Elektronischen Programmierers
5 - GEBRAUCH DES ELEKTRONISCHEN PROGRAMMIERERS Durch den automatischen elektronischen Beschreibung der Leuchtsignale: Programmierer wird die vordere linke Kochzone und/oder der Ofen ein- oder AUTO - blinkend - Programmierer auf ausgeschaltet. Automatik geschaltet aber noch nicht pro- grammiert (der Ofen kann nicht einge- schaltet werden) Symbole AUTO - festes Licht - Programmierer auf... -
Seite 53: Elektronische Uhr
ELEKTRONISCHE UHR ELEKTRONISCHER TIMER (Abb. 5.2) (Abb. 5.4) Der Programmierer ist mit einer elektroni- Das Timer-Programm besteht aus einem schen Uhr mit leuchtenden Ziffern ausge- Signal das auf maximal 23 Stunden und stattet, die Stunde und Minuten anzeigt. 59 Minuten eingestellt werden kann. Wenn AUTO blinkt, Taste dr ü... - Seite 54 AUTOMATISCHES GAREN IM 3. Temperatur und Garprogramm über BACKOFEN den entsprechenden Schalter und den (Abb. 5.5 - 5.6) Thermostatknopf einstellen (siehe ent- Um Gerichte automatisch im Backofen zu sprechende Kapitel). garen, sind folgende Schritte notwendig: 1. Dauer der Garzeit einstellen Nun ist der Backofen programmiert;...
-
Seite 55: Halbautomatisches Garen
HALBAUTOMATISCHES GAREN Das Garprogramm kann jederzeit durch drücken der Taste gelöscht Diese Funktion ermöglicht es das Gerät werden. automatisch nach der gewünschten Nach beendetem Garvorgang schaltet Garzeit auszuschalten. Um das halbauto- das Gerät und das Symbol aus und matische Garen einzustellen, gibt es zwei AUTO blinkt und das Signal ertönt;... -
Seite 56: Reinigung Und Wartung
6 - REINIGUNG UND WARTUNG ALLGEMEINE RATSCHLÄGE OPPERVLAKKEN IN ROESTVRIJ STAAL - mod. PRF 960/N1 IX – Vor Reinigungs- oder Wartungs- OPGELET arbeiten ist das Gerät durch aus- De voorste oppervlakken in roestvrij schalten der Sicherung von Netz zu staal (bedieningspaneel, ovendeur, te trennen. -
Seite 57: Reinigung Der Brenner Und Roste
REINIGUNG DER BRENNER UND ROSTE KORREKTE ANORDNUNG DER BRENNER Diese Teile müssen abgenommen Es ist sehr wichtig, die richtige und mit geeigneten Produkten gewa- Anordnung der Flammenscheider “F” schen werden. und der Kappe “C” des Brenners zu prü- fen (siehe Abb. 6.1 und 6.2). Wenn Die Brenner und die Flammenhalter diese Teile nicht richtig sitzen, kann es müssen abgenommen und mit geeig-... - Seite 58 DREIKRANZBRENNER Dieser Brenner muss gemäß Abb. 6.3 korrekt angeordnet werden. Darauf achten, dass die Rippen in den entsprechenden Sitzen einrasten (siehe Pfeil). Kappe A und Ring B richtig in den entsprechenden Sitzen anordnen (Abb. 6.4 – 6.5). Wenn der Brenner korrekt positioniert ist, darf er nicht drehen (Abb. 6.4). Abb.
-
Seite 59: Auswechseln Der Backofen- Lampe
BACKOFEN EIN-UND AUSBAU DER SEITENHALTERUNGEN Der Backofen muß nach jeder Benutzung gereinigt werden. – Hängen Sie die Seitenhalterungen in Zur Reinigung des Backofeninneren neh- die Löcher der seitlichen Innenwände men Sie die Seitenhalterungen heraus und des Backofens ein (Abb. 6.6). setzen sie danach wieder ein, wie im näch- sten Kapitel beschrieben. - Seite 60 FETTPFANNE Die Fettpfanne muss richtig auf das spezielle Aufnahmegestell (Abb. 6.8) positioniert und in die Führungen der seitlichen Gestelle geschoben wer- den (Abb. 6.9). OFENTÜR Die Innere Glasscheibe kann leicht zur Reinigung abmontiert werden; dazu die 4 Befestigungsschrauben abschrauben (Abb. 6.10). Abb.
-
Seite 61: Abnehmen Der Ofentür
ABNEHMEN DER OFENTÜR Abb. 6.11A (zur Reinigung) 1. Ofentür öffnen (abb. 6.11A). 2. Haltebügel der Scharniere links und rechts nach oben in die Aussparung schwenken (abb. 6.11B). 3. Ofentür anheben. Die Kerbe des unteren Scharnierteils löst sich aus der Raste (abb. 6.11C). 4. - Seite 62 Einbau- Anleitung WICHTIG – Das Gerät ist unter Beachtung der örtlichen Vorschriften und der Herstellerhinweise von einem GEPRÜFTEN INSTALLATIONSFACHMANN anzuschließen. – Vor jeder Wartungs- oder Reparaturarbeit ist der Netzstecker des Geräts abzuziehen. – Das Gerät muß in ein hitzebeständiges Gehäuse eingebaut werden. –...
-
Seite 63: Installation
7 - GEBRAUCH INSTALLATION Dieser Herd hat einen Überhitzungsschutz Klasse “2/1” und kann deshalb in Schränke eingebaut werden. Das Gerät muss einen Abstand von mindestens 50 mm zu allen Umgebungsflächen haben, die höher als die Kochmulde sind (Abb. 7.1). Die Schrankwände um den Herd müssen aus hitzebeständigem Material sein. Synthetische Beschichtungen und Klebstoffe müssen bis 90°... -
Seite 64: Hintere Schutzabdeckung
HINTERE SCHUTZABDECKUNG Vor dem Aufstellen des Herds zunächst die hintere Schutzabdeckung “C” montieren (Abb. 7.2). Bitte Folgendes beachten: – Die Schutzabdeckung “C” ist an der Rückseite des Herds verpackt. – Vor dem Zusammenbau die Schutzfolie/das Klebeband entfernen. – Die Bolzen "A" (Abb. 7.2) abnehmen; dazu die Befestigungsschrauben abschrauben. –... -
Seite 65: Nivellieren Des Herds
BEFESTIGUNG DER STELLFÜSSE Die Stellfüße sind vor dem Gebrauch am Unterteil des Herds zu befestigen. Abb. 7.3 NIVELLIEREN DES HERDS Der Herd kann durch EIN- oder HER- AUSDREHEN der unteren Enden der Füße nivelliert werden (Abb. 7.4) Abb. 7.4... -
Seite 66: Küchenherd Transportieren
KÜCHENHERD TRANSPORTIEREN HINWEIS Wenn der Küchenherd wieder auf- recht gestellt werden muss, sollten zwei Personen für diesen Vorgang dabei sein, um zu verhindern dass die Füße und die Ofenwände aus Stahl beschädigt werden (Abb. 7.5). Abb. 7.5 HINWEIS Achtung: Den Küchenherd NICHT am Griff der Ofentür HEBEN, um ihn zu transportieren (Abb. -
Seite 67: Ableitung Der Verbrennungsprodukte
INSTALLATIONSORT ABLEITUNG DER VERBRENNUNGSPRODUKTE Der Raum, in dem das Gasgerät installiert wird, muß über eine für Verbrennungsprodukte Gasverbrennung notwendige Luftzufuhr Gasgerätes müssen mittels einer direkt verfügen (2 m /h x kW). Freien verbundenen Die Luftzufuhr muß direkt durch eine oder Rauchabzug abgeleitet werden (siehe mehrere Öffnungen der Außenwände erfol- 7.8). -
Seite 68: Gas Connection
8 - GAZ-ABTEIL - Sicherstellen, dass der Raum, in dem Die Wände der an den Herd das Gerät installiert wird, entspre- angrenzenden Möbel müssen chend den einschlägigen Vorschriften unbedingt aus hitzebeständigem gelüftet werden kann. Material bestehen. - Beim Anschluss an die Gasleitung oder an die Gasflasche sind die ein- schlägigen Vorschriften zu beachten. - Seite 69 Normgerechte starre oder flexible Leitungen verwenden. Ggf. verwendete Druckverbindungen mit zwei Schraubenschlüsseln festziehen (Abb. 8.2). Insbesondere sicherstellen: – dass die Schläuche nicht mit Teilen des Herds in Berührung kommen, die Temperaturen von über 70°C errei- chen; – dass die Schläuche nicht länger als 75 cm sind und nicht über scharfe Kanten Abb.
-
Seite 70: Düsen Der Brenner Der Kochmulde Auswechseln
Wartung des Küchenherds DÜSEN DER BRENNER DER KOCHMULDE AUSWECHSELN Beziehen Sie sich bitte auf die "Tabelle der Düsen", in der der Durchmesser der verwendeten Düsen angegeben ist. Düsen auszuwechseln, folgendermaßen vorgehen: – Die Roste und die Brenner von der Kochmulde abnehmen. –... -
Seite 71: Minimum Der Brennerflamme Der Kochmulde Einstellen
MINIMUM DER BRENNERFLAMME Die Brenner sind so konzipiert, dass die primäre Luftzufuhr nicht nachju- DER KOCHMULDE EINSTELLEN stiert werden muss. Eine richtig eingestellte Flamme muss ungefähr 4 mm lang sein, wenn der Bedienknopf auf Minimum gedreht ist; außerdem darf das schnelle Umschalten von Maximum auf Minimum niemals das Auslöschen der Flamme verursachen. -
Seite 72: Hahne Schmieren
TABELLE DER GASDÜSEN - Cat: 2L 3B/P G 30/G 31 G 25 Reduzierte 30/30 mbar 25 mbar Leistung Nennleistung BRENNER [kW] by-pass Ø Duse by-pass Ø Duse [kW] [1/100 mm] [1/100 mm] [mm] [1/100 mm] Hilfsbrenner (H) 1,00 0,30 72 (F1) Normalbrenner (N) 1,75 0,45... -
Seite 73: Elektrische Teile
9 - ELEKTRISCHE TEILE N.B.: Zum Anschluß an das Netz Wichtig: Der Einbau und Anschluß keine Paßstücke, Reduzierstücke muß genau nach den Anweisungen oder Nebenanschlüsse verwenden, des Herstellers erfolgen. Ein fehler- da diese zu Überhitzungen und hafter Anschluß kann Schäden an Verbrennungen führen können. -
Seite 74: Anschluß Der Netzzuleitung
STÄRKE DER ANSCHLUßLEITUNG ANSCHLUß DER NETZZULEITUNG “TYP H05RR-F” Um die Anschlußleitung anzuschließen, ist wie folgt vorzugehen: 230 V 3 x 1,5 mm – Schutzdeckel “A” an der äußeren Rückwand des Elektroherdes ab- schrauben. (*) – Wenn möglich mit Stecker und Auslass –...
