4.2 Rückseite

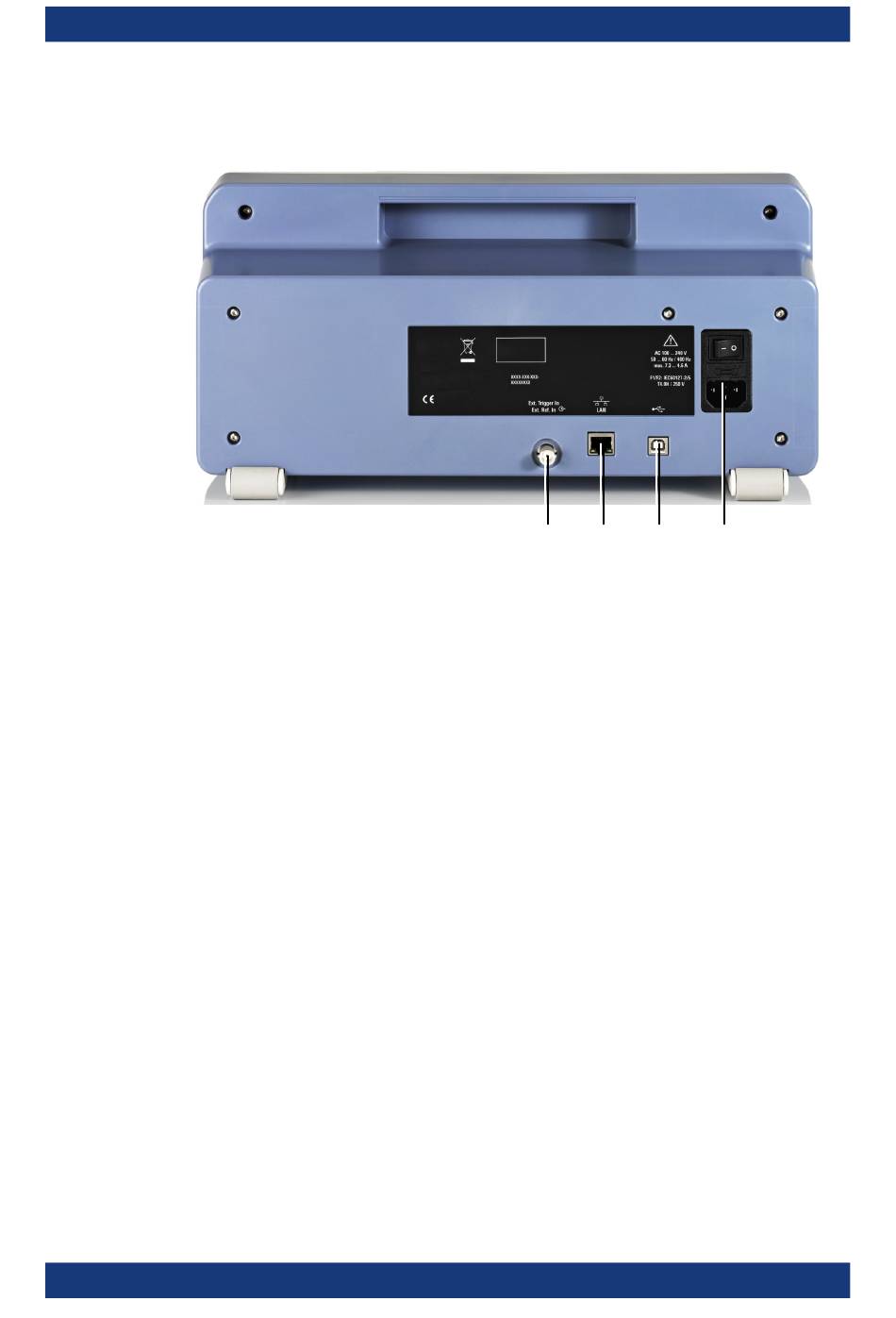

Bild 4-2: Rückseite des R&S FPC
1 = Trigger-Eingang / externe Referenz
2 = LAN
3 = USB-Anschluss (Typ B)
4 = Stromversorgung
Stromversorgung
Der Netzanschluss und der Netzschalter befinden sich in einer Einheit auf der Rück-
seite des Geräts.
Der Netzschalter kennt die folgenden Zustände.
●
Stellung "1": Das Gerät wird mit Strom versorgt.
●
Stellung "0": Das Gerät ist von der Stromversorgung getrennt.
Trigger-Eingang / externe Referenz
An diese BNC-Buchse kann ein externes Trigger-Signal oder ein externes Referenz-
signal angeschlossen werden.
Bei Verwendung des Anschlusses als Trigger-Eingang können Sie Messungen mit
einem externen Trigger auslösen. Weitere Informationen zu getriggerten Messungen
finden Sie im Bedienhandbuch.
Alternativ können Sie ein 10 MHz-Referenzsignal anschließen, um die Frequenz mit
der externen Referenz zu synchronisieren. Es ist zu beachten, dass das Referenzsig-
nal stärker als 0 dBm sein muss.
