5. Mit Dübeln und Schrauben befestigen Sie das Gehäuseunterteil an der Wand. Die Dübel
sollen an die Montagefläche entsprechend angepasst werden (andere bei Beton oder
Ziegel, andere bei Gips usw.).

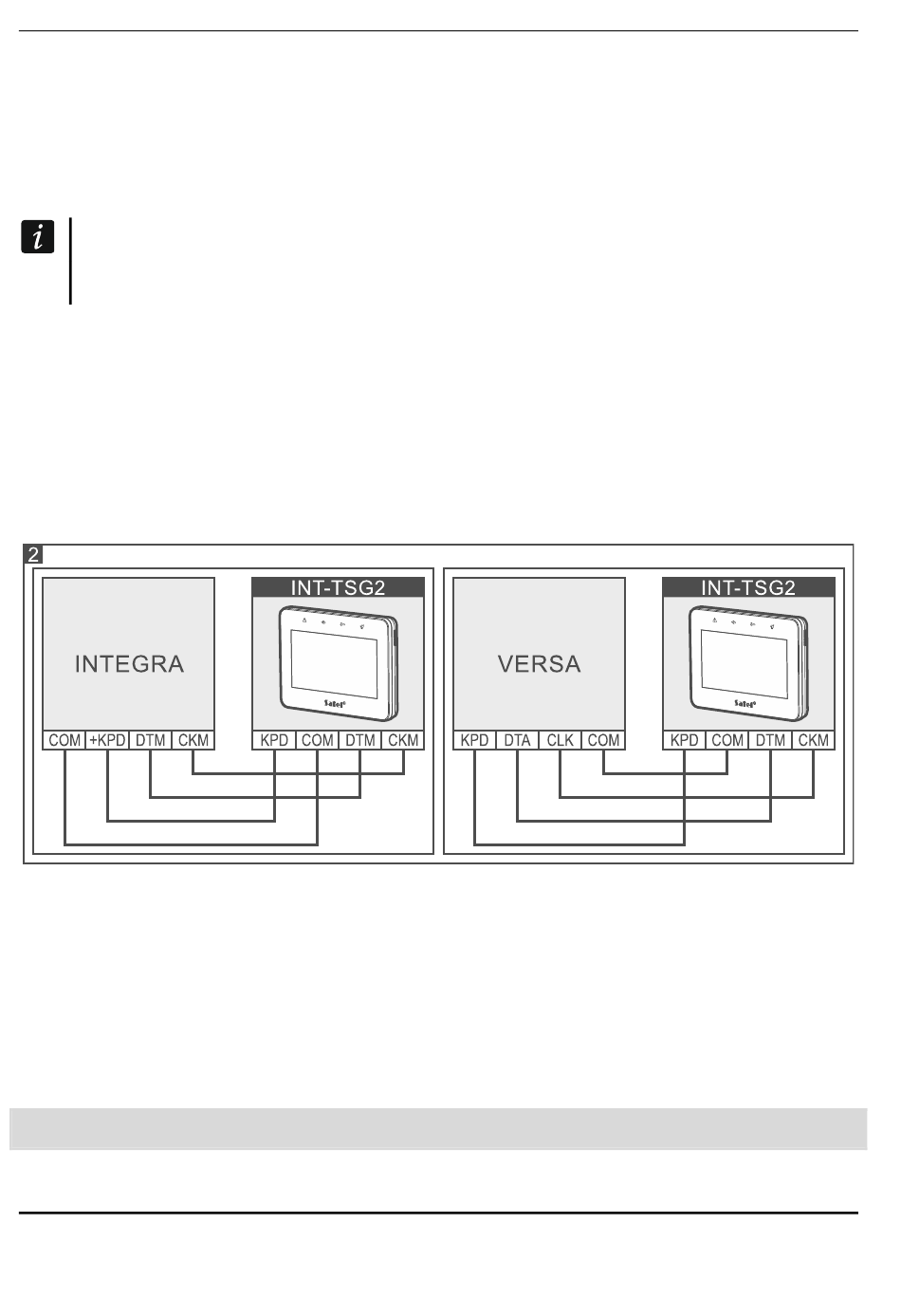

6. Verbinden Sie die Klemmen DTM, CKM und COM des Bedienteils mit entsprechenden
Klemmen des Kommunikationsbusses der Alarmzentrale (Abb. 2). Bei der Anwendung
eines verdrillten Kabels beachten Sie, dass die Signale CKM (Uhr) und DTM (Daten) nicht
in einem gedrillten Adernpaar liegen dürfen.
Die Busleitungen müssen in einem Kabel geführt werden.
Die Länge der Leitungen sollte 300 m nicht überschreiten.
7. Schließen Sie die Leitungen an die Klemmen der Meldelinien Z1 und Z2 an, wenn Melder
angeschlossen werden sollen (schließen Sie die Melder auf die gleiche Weise an wie an
die Meldelinien auf der Hauptplatine der Zentrale).
8. Schließen Sie die Stromversorgungsleitungen an die Klemmen KPD und COM an.
Das Bedienteil kann direkt von der Alarmzentrale, dem Erweiterungsmodul mit Netzteil
oder einem zusätzlichen Netzgerät gespeist werden.
9. Setzen Sie das Frontteil in den Halterungen auf und schließen Sie das Gehäuse.
10. Schalten Sie die Stromversorgung ein, stellen Sie die Adresse ein und identifizieren Sie
das Bedienteil (siehe vollständige Installationsanleitung).
Beschreibung der Klemmen
KPD - Stromversorgungseingang.
COM - Masse.
DTM - Daten.
CKM - Uhr.
Z1, Z2 - Meldelinien.
RSA, RSB - Klemmen für zukünftige Anwendungen (RS-485).
