6.4.2. Leitungen anschließen
SQREx 14.2 Steuereinheit: elektromechanisch
Tabelle 19:
Anschlussquerschnitte und Anziehdrehmomente Klemmen
Bezeichnung
Leistungskontakte (U1, V1, W1)
Schutzleiteranschluss (PE)
Steuerkontakte
(1 bis 24, 31 bis 40, 47 bis 50, PE)
1. Leitungen auf eine Länge von 120
2. Leitungen in Kabelverschraubungen einführen.
3. Kabelverschraubungen mit vorgeschriebenem Drehmoment festziehen, damit
entsprechende Schutzart gewährleistet ist.
Information: Bei geschirmten Leitungen: Das Ende des Leitungsschirms über
die Kabelverschraubung mit dem Gehäuse verbinden (erden).
4. Adern abisolieren.
Steuerung max. 8 mm, Motor max. 12 mm
5. Bei flexiblen Leitungen: Aderendhülsen nach DIN 46228 verwenden.
6. Leitungen nach auftragsbezogenem Schaltplan anschließen.
Information: Zwei Adern pro Klemmstelle sind zulässig.
Bei Verwendung von Motorleitungen mit einem Leitungsquerschnitt von
1,5 mm²: für den Anschluss an den Klemmen U1, V1, W1 und PE kleine
Klemmscheiben verwenden (die kleinen Klemmscheiben befinden sich
bei der Auslieferung im Deckel des E-Anschlusses).
Im Fehlerfall Stromschlag durch gefährliche Spannung bei NICHT angeschlos-
senem Schutzleiter!
Tod oder schwere Verletzungen möglich.
Alle Schutzleiter anschließen.
Schutzleiteranschluss mit externem Schutzleiter der Anschlussleitung verbinden.
Gerät nur mit angeschlossenem Schutzleiter in Betrieb nehmen.
7. Schutzleiter am Schutzleiteranschluss fest anschrauben.

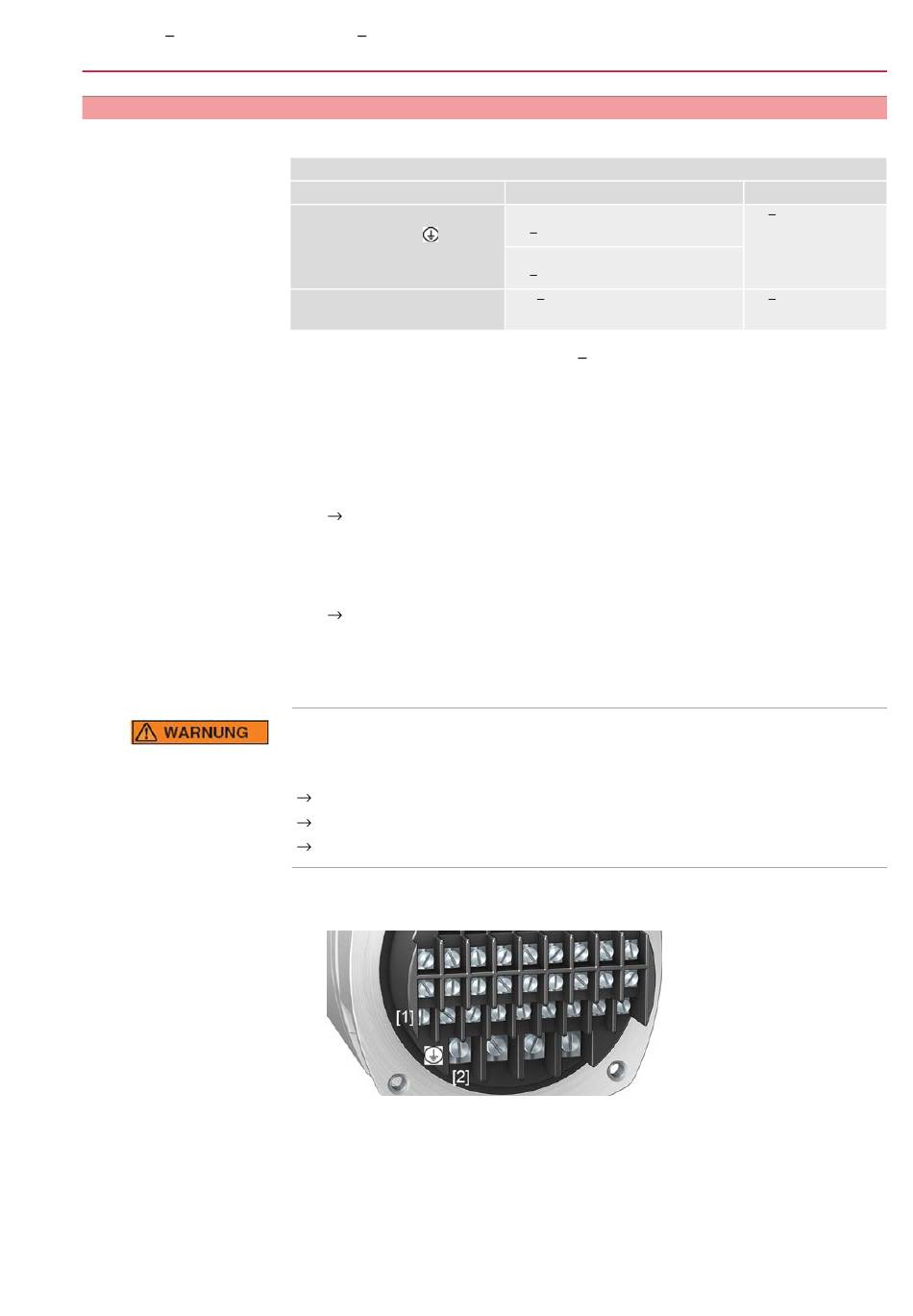

Bild 32: Schutzleiteranschluss
[1] Schutzleiteranschluss (PE) Steuerleitung
[2] Schutzleiteranschluss (PE) Motorzuleitung
Anschlussquerschnitte
mit kleinen Klemmscheiben:
2
1,5 4,0 mm (flexibel oder starr)
mit großen Klemmscheiben:
2
2,5 6 mm (flexibel oder starr)
2
0,75 1,5 mm (flexibel oder starr)
140 mm abmanteln.
Elektroanschluss
Anziehdrehmomente
0,9 1,1 Nm
0,5 0,7 Nm
