Inhaltszusammenfassung für Auma SQVEx 05.2

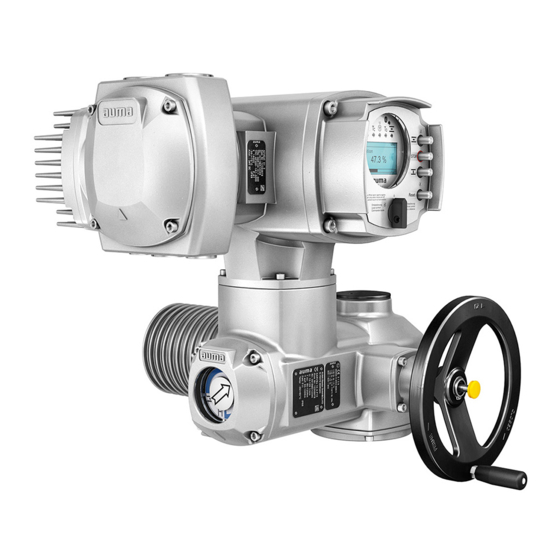

- Seite 1 Schwenkantriebe SQVEx 05.2 SQVEx 14.2 SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) mit Stellantriebs-Steuerung ACVExC 01.2 Non-Intrusive Ansteuerung Parallel Profibus DP Modbus RTU Modbus TCP/IP Foundation Fieldbus HART Betriebsanleitung Montage, Bedienung, Inbetriebnahme...
-
Seite 2: Inhaltsverzeichnis
Anleitung an jeden nachfolgenden Benutzer oder Besitzer des Produktes weitergeben. Zielgruppe: Dieses Dokument enthält Informationen für Montage-, Inbetriebnahme- und Wartungspersonal. Referenzunterlagen: Handbuch (Betrieb und Einstellung) Stellantriebs-Steuerung ACVExC 01.2 Parallel Referenzunterlagen sind im Internet unter http://www.auma.com erhältlich. Inhaltsverzeichnis Seite Sicherheitshinweise....................... 1.1. - Seite 3 Sprache ändern Anzeigen..........................8.1. Anzeigen bei Inbetriebnahme 8.2. Anzeigen im Display 8.2.1. Rückmeldungen von Stellantrieb und Armatur 8.2.2. Statusanzeigen nach AUMA Kategorie 8.2.3. Statusanzeigen nach NAMUR-Empfehlung 8.3. Meldeleuchten der Ortssteuerstelle 8.4. Mechanische Stellungsanzeige (selbsteinstellend) 8.5. Mechanische Stellungsanzeige über Anzeigemarke (nicht selbsteinstellend) Meldungen (Ausgangssignale).....................
- Seite 4 Technische Daten........................14.1. Technische Daten Schwenkantrieb 14.2. Technische Daten Stellantriebs-Steuerung 14.3. Anziehdrehmomente für Schrauben Ersatzteilliste.......................... 15.1. Schwenkantriebe SQVEx 05.2 SQVEx 14.2/SQRVEx 05.2 SQRVEx 14.2 KT/KM 15.2. Stellantriebs-Steuerung ACVExC 01.2 KT/KM 15.3. Stellantriebs-Steuerung ACVExC 01.2 KP/KPH 15.4. Stellantriebs-Steuerung ACVExC 01.2 KES...
-
Seite 5: Sicherheitshinweise
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Sicherheitshinweise Sicherheitshinweise 1.1. Voraussetzungen für den sicheren Umgang mit dem Produkt In Bezug auf Montage, elektrischen Anschluss, Inbetriebnahme und Betrieb am Normen/Richtlinien Installationsort müssen der Anlagenbetreiber und der Anlagenbauer darauf achten, dass alle rechtlichen Anforderungen, Richtlinien, Vorschriften, nationale Regelungen und Empfehlungen beachtet werden. -
Seite 6: Anwendungsbereich
Veränderungen am Gerät sind nur mit schriftlicher Zustimmung des Herstellers erlaubt. 1.2. Anwendungsbereich AUMA Schwenkantriebe SQVEx 05.2 SQVEx 14.2/SQRVEx 05.2 SQRVEx 14.2 sind für die Betätigung von Industriearmaturen, wie z. B. Klappen und Hähnen bestimmt. Die hier beschriebenen Geräte sind für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1, 2, 21 und 22 vorgesehen. -
Seite 7: Warnhinweise
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Sicherheitshinweise Nach Auslösung des Thermischen Motorschutzes (TMS) ist eine Quittierung (RESET) des Fehlers erforderlich. 1.3. Warnhinweise Um sicherheitsrelevante Vorgänge in dieser Anleitung hervorzuheben, gelten folgende Warnhinweise, die mit einem entsprechenden Signalwort (GEFAHR, WARNUNG, VORSICHT, HINWEIS) gekennzeichnet sind. - Seite 8 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Sicherheitshinweise ACVExC 01.2 der Spannungsversorgung muss diese Zeit abgewartet werden. Erst danach darf das Gerät geöffnet werden.
-
Seite 9: Kurzbeschreibung
Stellantriebs-Steuerung Ortssteuerstelle mit Display, (a) Wahlschalter und (b) Drucktaster Armaturenanschluss AUMA Schwenkantriebe SQVEx 05.2 SQVEx 14.2/SQRVEx 05.2 SQRVEx 14.2 werden elektromotorisch angetrieben. Für manuelle Betätigung ist ein Handrad vorhanden. Die Abschaltung in den Endlagen kann weg- oder drehmomentabhängig erfolgen. Zur Ansteuerung bzw. zur Verarbeitung der Antriebssignale ist eine Stellantriebs-Steuerung erforderlich. - Seite 10 Die Software AUMA CDT ist über unsere Website im Internet unter www.auma.com kostenlos beziehbar. Die AUMA Cloud ist das Herz der digitalen AUMA Welt. Sie ist die interaktive Plattform, um die Instandhaltung von AUMA Stellantrieben effizient und kostenorientiert zu organisieren. In der AUMA Cloud lassen sich Gerätedaten von allen Stellantrieben in einer Anlage sammeln und übersichtlich darstellen.
-
Seite 11: Typenschild
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Typenschild Typenschild Bild 4: Anordnung der Typenschilder Typenschild Antrieb Typenschild Stellantriebs-Steuerung Typenschild Motor Zusatzschild, z.B. KKS-Schild Prüfschild Explosionschutzausführung Typenschild Stellantrieb Bild 5: Typenschild Stellantrieb (Beispiel) (= Herstellerlogo);... - Seite 12 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Typenschild ACVExC 01.2 Typenschild Stellantriebs-Steuerung Bild 6: Typenschild Stellantriebs-Steuerung (Beispiel) (= Herstellerlogo) Typenbezeichnung Auftragsnummer Seriennummer Anschlussplan Stellantrieb Schaltplan Stellantriebs-Steuerung Netz/ Spannungsbereich/ Frequenzbereich Bemessungsleistung der ACVExC zul. Umgebungstemperatur Schutzart [10]...
- Seite 13 Daten des Gerätes ermittelt werden. Bei Rückfragen zum Produkt bitten wir Sie stets diese Nummer anzugeben. Im Internet unter http://www.auma.com > Service & Support > myAUMA bieten wir einen Service an, über den ein berechtigter Benutzer durch Eingabe der Auftragsnummer auftragsbezogene Dokumente wie Schaltpläne und Technische...
- Seite 14 Eingänge (AUF, HALT, ZU) 20 mA Eingangstrom für Sollwertansteuerung über analogen Eingang Mit unserer AUMA Assistant App können Sie den DataMatrix-Code einscannen DataMatrix-Code und erhalten damit als autorisierter Benutzer den direkten Zugriff auf auftragsbezogene Dokumente des Produktes ohne die Auftrags- oder Seriennummer eingeben zu müssen.
-
Seite 15: Transport, Lagerung Und Verpackung
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Transport, Lagerung und Verpackung Transport, Lagerung und Verpackung 4.1. Transport Transport zum Aufstellungsort in fester Verpackung durchführen. Schwebende Last! Tod oder schwere Verletzungen. NICHT unter schwebender Last aufhalten. -
Seite 16: Lagerung
SQVEx 10.2/ SQRVEx 10.2 SQVEx 12.2/ SQRVEx 12.2 SQVEx 14.2/ SQRVEx 14.2 Angegebenes Gewicht beinhaltet Schwenkantrieb AUMA NORM mit Drehstrommotor, Elektroan- schluss in Standardausführung, ungebohrter Kupplung und Handrad. Bei anderen Anschlussformen zusätzliche Gewichte berücksichtigen. 4.2. Lagerung Korrosion durch falsche Lagerung! Lagerung in gut belüftetem, trockenem Raum. -
Seite 17: Montage
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Montage Montage 5.1. Einbaulage Bei Verwendung von Fett als Schmierstofftyp kann das hier beschriebene Produkt in beliebiger Einbaulage betrieben werden. Bei Verwendung von Öl statt Fett im Getrieberaum des Stellantriebs ist eine senkrechte Einbaulage, mit Flansch nach unten vorgeschrieben. -
Seite 18: Übersicht Kupplungsvarianten
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Montage ACVExC 01.2 5.3.1. Übersicht Kupplungsvarianten Aufbau Bild 11: Armaturenanschluss über Kupplung Bohrung mit Nut Innenvierkant Innenzweiflach Für Armaturen mit Anschlüssen nach EN ISO 5211 Anwendung Für drehende, nicht steigende Spindel 5.3.1.1. - Seite 19 Bild 12: Beispiele: Kupplung aufsetzen Kupplung Armaturenwelle Gewindestift Spannscheibe und Schraube mit Federring Bild 13: Montagepositionen Kupplung Tabelle 6: Montageposition der Kupplung mit Einbaumaßen gemäß AUMA Festlegung Maße [mm] SQEx 05.2 SQEx 07.2 SQEx 10.2 SQEx 12.2 SQEx 14.2 EN ISO 5211 X max.
- Seite 20 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Montage ACVExC 01.2 Stellantrieb aufsetzen. Falls erforderlich, Stellantrieb leicht verdrehen bis Ver- zahnung von Kupplung eingreift. Bild 14: Auf Zentrierung (wenn vorhanden) und volle Anlage der Flansche achten. Information Falls Flanschbohrungen mit Gewinden nicht übereinstimmen:...
-
Seite 21: Montagepositionen Der Ortssteuerstelle
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Montage 5.4. Montagepositionen der Ortssteuerstelle Bild 15: Montagepositionen Die Montageposition der Ortssteuerstelle wird entsprechend der Bestellung ausgeführt. Sollte nach dem Anbau an die Armatur bzw. an das Getriebe, vor Ort, die Ortssteuerstelle ungünstig positioniert sein, kann die Position auch nachträglich... -
Seite 22: Elektroanschluss
Auslieferung zusammen mit dieser Anleitung in einer wetterfesten Tasche plan am Gerät befestigt. Er kann auch unter Angabe der Auftragsnummer (siehe Typenschild) angefordert, oder direkt vom Internet (http://www.auma.com) heruntergeladen werden. Die Stellantriebs-Steuerungen (Stellantriebe) sind für den Einsatz in TN- und TT Zulässige Netzformen... - Seite 23 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Elektroanschluss Tabelle 8: Absicherung bauseits Schwenkan- 3-ph Motor 380 V 480 V/50 Hz 60 Hz Sicherung trieb Aufgenommene Auslösecharakteristik: Nennleistung Nennstrom Max. Strom Träge (gG) [kW] SQVEx 05.2 0,21 SQRVEx 05.2...
-
Seite 24: Übersicht Auma Elektroanschlüsse
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Elektroanschluss ACVExC 01.2 Schutzmaßnahmen und Schutzeinrichtungen müssen den gültigen nationalen Sicherheitsstandards Vorschriften für den Aufstellort entsprechen. Alle extern angeschlossenen Geräte müssen mit den zutreffenden Sicherheitsstandards für den Aufstellort übereinstimmen. -
Seite 25: Elektroanschluss Kt/Km
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Elektroanschluss Tabelle 10: Ausführungen (Varianten) des AUMA Rundsteckverbinders Elektroan- Abbildung Eigenschaften Beschreibung schluss und Montage siehe Kapitel Steckbarer integrierter Klemmenan- ➭ Seite 25, Elek- schluss mit erweitertem Anschluss-... -
Seite 26: Anschlussraum Öffnen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Elektroanschluss ACVExC 01.2 Ausführung KM mit zusätzlichen Stützpunktklemmen (Reihenklemmen) über Klemmenblock. Beide Ausführungen (KT und KM) sind sowohl mit Anschlussraum in Zündschutzart Ex e (erhöhte Sicherheit) als auch in Zündschutzart Ex d (druckfeste Kapselung) verfügbar (siehe Ex-Kennzeichnung Typenschild). -
Seite 27: Leitungen Anschließen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Elektroanschluss Vorgehensweise Stromschlag durch gefährliche Spannung! Tod oder schwere Verletzungen. Vor Öffnen spannungsfrei schalten. Nach dem Abschalten der Spannung mindestens 30 Sekunden warten. Erst danach das Gehäuse öffnen. - Seite 28 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Elektroanschluss ACVExC 01.2 Leitungen nach auftragsbezogenem Schaltplan anschließen. Bild 21: Leitungen an Klemmenblock anschließen Befestigung von Steuerleitungen mit Federkraftklemmen Anschrauben von Leistungsklemmen Jede Federkraftklemme hat über der Nummerierung einen Prüfkontakt für Service- Information zwecke.
- Seite 29 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Elektroanschluss Im Fehlerfall Stromschlag durch gefährliche Spannung bei NICHT angeschlos- senem Schutzleiter! Tod oder schwere Verletzungen möglich. Alle Schutzleiter anschließen. Schutzleiteranschluss mit externem Schutzleiter der Anschlussleitung verbinden.
-
Seite 30: Anschlussraum Schließen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Elektroanschluss ACVExC 01.2 6.3.3. Anschlussraum schließen Bild 23: Anschlussraum schließen Deckel (Bild zeigt Ausführung KT in Zündschutzart Ex e) Schrauben Deckel O-Ring Verschlussstopfen Kabelverschraubung Anschlussrahmen KT-Ex e Dichtflächen an Deckel [1] und Anschlussrahmen [6] säubern. -
Seite 31: Elektroanschluss Kes
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Elektroanschluss 6.4. Elektroanschluss KES Bild 24: Elektroanschluss KES Reihenklemmen Anschlussrahmen Kurzbeschreibung Steckbarer Elektroanschluss KES mit Reihenklemmen für Leistungs- und Steuerkontakte. Kabeleinführung über den Anschlussrahmen. Deckel in Ausführung KES-e für Anschlussraum in Zündschutzart Ex e (erhöhte Sicherheit). -
Seite 32: Anschlussraum Öffnen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Elektroanschluss ACVExC 01.2 6.4.1. Anschlussraum öffnen Bild 25: Anschlussraum öffnen Deckel (Bild zeigt Ausführung für Zündschutzart Ex e) Schrauben Deckel O-Ring Verschlussstopfen Kabelverschraubung (Beispiel) Anschlussrahmen Stromschlag durch gefährliche Spannung! Tod oder schwere Verletzungen. -
Seite 33: Leitungen Anschließen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Elektroanschluss 6.4.2. Leitungen anschließen Tabelle 14: Anschlussquerschnitte und Anziehdrehmomente Klemmen Bezeichnung Anschlussquerschnitte Anziehdrehmomente Leistungskontakte (U, V, W) max. 10 mm² (flexibel oder starr) 1,8 Nm Schutzleiteranschluss (PE) max. -
Seite 34: Anschlussraum Schließen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Elektroanschluss ACVExC 01.2 6.4.3. Anschlussraum schließen Bild 28: Anschlussraum schließen Deckel (Bild zeigt Ausführung für Zündschutzart Ex e) Schrauben Deckel O-Ring Verschlussstopfen Kabelverschraubung (Beispiel) Anschlussrahmen Dichtflächen an Deckel [1] und Anschlussrahmen [6] säubern. -
Seite 35: Elektroanschluss Kp/Kph
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Elektroanschluss 6.5. Elektroanschluss KP/KPH Bild 29: Elektroanschluss KP und KPH Schraubklemmen steckbarer Rahmen (druckfest) Kurzbeschreibung Steckbarer Elektroanschluss KP/KPH mit Schraubklemmen für Leistungs- und Steuerkontakte. Ausführung KP (Standard) mit drei Kabeleinführungen. Ausführung KPH (erhöht) mit zusätzlichen Kabeleinführungen. -
Seite 36: Anschlussraum Öffnen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Elektroanschluss ACVExC 01.2 6.5.1. Anschlussraum öffnen Bild 30: Deckel (Bild zeigt Ausführung KP) Schrauben Deckel O-Ring Verschlussstopfen Kabelverschraubung (Beispiel) druckfester Rahmen Der Anschlussraum ist in der Zündschutzart Ex e (erhöhte Sicherheit) ausgeführt. -
Seite 37: Leitungen Anschließen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Elektroanschluss 6.5.2. Leitungen anschließen Tabelle 16: Anschlussquerschnitte und Anziehdrehmomente Klemmen Bezeichnung Anschlussquerschnitte Anziehdrehmomente Leistungskontakte (U1, V1, W1) mit kleinen Klemmscheiben: 1,1 Nm 4,0 mm (flexibel oder starr) -
Seite 38: Anschlussraum Schließen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Elektroanschluss ACVExC 01.2 6.5.3. Anschlussraum schließen Bild 33: Anschlussraum schließen Deckel (Bild zeigt Ausführung KP) Schrauben Deckel O-Ring Verschlussstopfen Kabelverschraubung druckfester Rahmen Dichtflächen an Deckel [1] und Rahmen [6] säubern. -
Seite 39: Zubehör Zum Elektroanschluss
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Elektroanschluss Bild 35: Erdungsanschluss Wandhalter Außenliegender Erdungsanschluss (Klemmbügel) für die Anbindung an den Anwendung Potentialausgleich. Tabelle 17: Anschlussquerschnitte und Anziehdrehmomente Erdungsanschluss Leiterart Anschlussquerschnitte Anziehdrehmomente ein- und mehrdrähtig 2,5 mm²... -
Seite 40: Bedienung
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Bedienung ACVExC 01.2 Bedienung 7.1. Handbetrieb Zur Einstellung und Inbetriebnahme, bei Motorausfall oder Ausfall des Netzes, kann der Stellantrieb im Handbetrieb betätigt werden. Durch eine eingebaute Umschaltmechanik wird der Handbetrieb eingekuppelt. -
Seite 41: Bedienung Des Antriebs Von Fern
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Bedienung Bild 37: Ortssteuerstelle Drucktaster für Fahrbefehl in Richtung AUF Drucktaster STOP Drucktaster für Fahrbefehl in Richtung ZU Drucktaster RESET Wahlschalter Heiße Oberflächen z.B. durch hohe Umgebungstemperaturen oder durch starke Sonneneinstrahlung möglich! -
Seite 42: Menübedienung Über Die Drucktaster (Für Einstellungen Und Anzeigen)
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Bedienung ACVExC 01.2 Wahlschalter in Stellung Fernbedienung (FERN) stellen. Der Antrieb kann nun von Fern, über Stellbefehle (AUF, HALT, ZU) oder über analoge Sollwertvorgaben (z.B. 0 20 mA) angesteuert werden. -
Seite 43: Struktureller Aufbau Und Navigation
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Bedienung Drucktaster Navigationshilfe Funktionen im Display Auswahl bestätigen Sichern Speichern Ändern Ins Menü Ändern wechseln Details Weitere Details anzeigen [4] C Setup Ins Hauptmenü wechseln Vorgang abbrechen Zurück zur vorherigen Anzeige... -
Seite 44: Benutzerlevel, Passwort
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Bedienung ACVExC 01.2 Bild 42: Direktaufruf (Beispiel) Anzeige zeigt in der untersten Zeile: Gehe zu Drucktaster Gehe zu drücken. Anzeige zeigt: Gehe zu Menü M0000 Mit Drucktaster Auf ▲ Ab ▼ Ziffern 0 bis 9 wählen. -
Seite 45: Passwort Eingeben
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Bedienung 7.4.1. Passwort eingeben Gewünschtes Menü auswählen und Drucktaster ca. 3 Sekunden gedrückt halten. Anzeige zeigt den eingestellten Benutzerlevel, z.B Beobachter (1) Auf ▲ höheren Benutzerlevel wählen, und mit Ok bestätigen. -
Seite 46: Sprache Im Display
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Bedienung ACVExC 01.2 Neues Passwort eingeben (→ Passwort eingeben). Anzeige zeigt: ▶ Passwörter ändern für Benutzer 4 (Beispiel) Mit Drucktaster Auf ▲ Ab ▼ nächsten Benutzerlevel wählen oder mit Esc Vorgang abbrechen. -
Seite 47: Anzeigen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Anzeigen Anzeigen 8.1. Anzeigen bei Inbetriebnahme Nach dem Einschalten der Versorgungsspannung müssen alle LEDs der LED Test Ortssteuerstelle für ca. 1 Sekunde aufleuchten. Diese optische Rückmeldung zeigt, dass die Steuerung mit Spannung versorgt wird und dass alle LEDs funktionsfähig... -
Seite 48: Anzeigen Im Display
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Anzeigen ACVExC 01.2 8.2. Anzeigen im Display Menüs und Funktionen sind abhängig von der Firmware der Stellantriebs- Steuerung! Sollten Sie Menüs oder Funktionen vermissen, wenden Sie sich bitte an den AUMA Service. - Seite 49 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Anzeigen Bild 51: Endlage ZU/AUF erreicht Stellantrieb ist in Endlage ZU 100% Stellantrieb ist in Endlage AUF Drehmoment (S0002) Die Anzeige S0002 zeigt das an der Welle anliegende Drehmoment.
-
Seite 50: Statusanzeigen Nach Auma Kategorie
Pause bei Fahrt in Richtung AUF Pause bei Fahrt in Richtung AUF und 8.2.2. Statusanzeigen nach AUMA Kategorie Diese Anzeigen sind verfügbar, wenn der Parameter Diagnosekategorie M0539 auf den Wert AUMA eingestellt ist. Warnungen (S0005) Wenn eine Warnung aufgetreten ist, zeigt die Anzeige S0005:... -
Seite 51: Statusanzeigen Nach Namur-Empfehlung
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Anzeigen die Anzahl der aufgetretenen Warnungen nach ca. 3 Sekunden ein blinkendes Fragezeichen Bild 57: Warnungen Für weitere Informationen siehe auch <Störungsbehebung>. Nicht bereit FERN (S0006) Die Anzeige S0006 zeigt die Meldungen der Gruppe Nicht bereit FERN. - Seite 52 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Anzeigen ACVExC 01.2 Bild 60: Außerhalb der Spezifikation Für weitere Informationen siehe auch <Störungsbehebung>. Funktionskontrolle (S0009) Die Anzeige S0009 zeigt Meldungen der Funktionskontrolle nach der NAMUR-Empfehlung NE 107. Wenn über die Funktionskontrolle eine Meldung aufgetreten ist, zeigt die Anzeige...
-
Seite 53: Meldeleuchten Der Ortssteuerstelle
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Anzeigen Für weitere Informationen siehe auch <Störungsbehebung>. 8.3. Meldeleuchten der Ortssteuerstelle Bild 64: Anordnung und Bedeutung der Meldeleuchten Beschriftung mit Symbolen (Standard) Beschriftung mit Ziffern 1 6 (Option) -
Seite 54: Mechanische Stellungsanzeige (Selbsteinstellend)
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Anzeigen ACVExC 01.2 8.4. Mechanische Stellungsanzeige (selbsteinstellend) Bild 65: Mechanische Stellungsanzeige Endlage AUF erreicht Endlage ZU erreicht Eigenschaften ist unabhängig von der Stromversorgung dient als Laufanzeige: Anzeigescheibe (mit Pfeil ) dreht sich, wenn der An- trieb läuft und zeigt somit kontinuierlich die Armaturenstellung... -
Seite 55: Meldungen (Ausgangssignale)
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Meldungen (Ausgangssignale) Meldungen (Ausgangssignale) 9.1. Zustandsmeldungen über Melderelais (digitale Ausgänge) Über Melderelais können Zustandsmeldungen (z.B. das Erreichen der Endlagen, Eigenschaften die Wahlschalterstellung, Störungen...) als binäre Signale an die Leitwarte gemeldet werden. -
Seite 56: Inbetriebnahme (Grundeinstellungen)
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) ACVExC 01.2 Inbetriebnahme (Grundeinstellungen) Wahlschalter in Stellung 0 (AUS) stellen. Information: Der Wahlschalter ist kein Netzschalter. In der Stellung 0 (AUS) wird die Ansteuerung des Antriebs verhindert. Die Spannungsversorgung der Steuerung bleibt bestehen. -
Seite 57: Endanschlag Zu Einstellen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Inbetriebnahme (Grundeinstellungen) Bild 68: Endanschlag Verschlussschraube Endanschlag AUF Einstellschraube Endanschlag AUF Verschlussschraube Endanschlag ZU Einstellschraube Endanschlag ZU Maße/Baugröße 05.2 07.2 10.2 12.2 14.2 T (bei 90°) min. -
Seite 58: Abschaltart Einstellen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) ACVExC 01.2 Wird die Endlage der Armatur nicht erreicht: Einstellschraube [2] etwas gegen Uhrzeigersinn drehen bis Endlage AUF der Armatur sicher eingestellt werden kann. Drehen der Einstellschraube [2] im Uhrzeigersinn ergibt kleineren Schwenkwinkel. -
Seite 59: Drehmomentschaltung Einstellen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Inbetriebnahme (Grundeinstellungen) Ok drücken. Anzeige zeigt die aktuelle Einstellung: Weg oder Drehmoment Die unterste Zeile der Anzeige zeigt entweder: Ändern → weiter mit Schritt 6 Sichern → weiter mit Schritt 10 Ändern drücken. - Seite 60 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) ACVExC 01.2 Parameter wählen, entweder: Parameter wählen über das Menü zum Parameter klicken, oder über Direktaufruf: drücken und ID M0088 eingeben Anzeige zeigt: Abschaltmoment ZU Auf ▲ Ab ▼ Auswahl treffen: ZU oder AUF ▶...
-
Seite 61: Wegschaltung Einstellen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Inbetriebnahme (Grundeinstellungen) 10.4. Wegschaltung einstellen Schäden an der Armatur/Getriebe bei falscher Einstellung! Bei Einstellung im Motorbetrieb: Fahrt rechtzeitig vor Endanschlag unterbrechen (Drucktaster STOP drücken). Bei wegabhängiger Abschaltung aufgrund von möglichem Nachlauf ausreichend Puffer zwischen Endlage und mechanischem Endanschlag berücksichtigen. -
Seite 62: Stellzeit (Intern) Einstellen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) ACVExC 01.2 Endlagenposition ZU neu setzen: Endlage ZU setzen CMD0009 9.1 Bei großem Hub: Wahlschalter in Stellung Ortsbedienung (ORT) stellen und Antrieb im Motorbetrieb über Drucktaster (ZU) in Richtung Endlage fahren. - Seite 63 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Inbetriebnahme (Grundeinstellungen) Drehzahlquelle angesteuert wird, haben die internen Stellzeitwerte keinen Einfluss auf das Fahrverhalten. Tabelle 23: Drehzahlquellen Parameter Wert interne Stellzeit einstellbar Drehzahlquelle ORT AUF M1700 Intern 1...
-
Seite 64: Probelauf
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) ACVExC 01.2 Auf ▲ Ab ▼ Benutzer wählen: Benutzer anmelden Information: Erforderlicher Benutzerlevel: Spezialist (4) oder höher Dabei bedeutet: schwarzes Dreieck: ▶ = aktuelle Einstellung weißes Dreieck: ▷ = Auswahl (noch nicht gespeichert) Ok drücken. -
Seite 65: Drehrichtung An Mechanischer Stellungsanzeige Prüfen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Inbetriebnahme (Grundeinstellungen) 10.6.2. Drehrichtung an mechanischer Stellungsanzeige prüfen Bild 70: Drehrichtung der Stellungsanzeige bei Fahrt in Richtung ZU (Ausführung „rechtsdrehend schließen“) Schäden an der Armatur durch falsche Drehrichtung! Bei falscher Drehrichtung sofort abschalten (STOP drücken). -
Seite 66: Inbetriebnahme (Einstellungen Im Stellantrieb)
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Einstellungen im Stellantrieb) ACVExC 01.2 Inbetriebnahme (Einstellungen im Stellantrieb) Bild 71: Mechanische Stellungsanzeige (selbsteinstellend) Der Stellantrieb wird ab Werk mit dem im Auftrag bestätigten Schwenkwinkel ausgeliefert. Die mechanische Stellungsanzeige ist auf diesen Schwenkwinkel eingestellt. -
Seite 67: Schaltwerkraum Öffnen/Schließen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Inbetriebnahme (Einstellungen im Stellantrieb) 11.1. Schaltwerkraum öffnen/schließen Bild 73: Schaltwerkraum öffnen/schließen Mechanische Stellungsanzeige (selbsteinstellend) Mechanische Stellungsanzeige über Anzeigemarke Entzündung explosionsfähiger Atmosphäre durch Funkenbildung! Tod oder schwere Verletzungen möglich. -
Seite 68: Mechanische Stellungsanzeige Einstellen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Einstellungen im Stellantrieb) ACVExC 01.2 Die selbsteinstellende mechanische Stellungsanzeige zeigt die Armaturenstellung über einen Pfeil . Bei korrekter Einstellung zeigt der Pfeil in den Endlagen auf das Symbol (AUF) bzw. -
Seite 69: Getriebestufe Des Untersetzungsgetriebes Prüfen/Einstellen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Inbetriebnahme (Einstellungen im Stellantrieb) 11.2.2. Getriebestufe des Untersetzungsgetriebes prüfen/einstellen Diese Prüfung/Einstellung ist nur erforderlich, falls die mechanische Stellungsanzeige nicht richtig eingestellt werden kann oder wenn nachträglich ein anderer Schwenkwinkelbereich benötigt wird, z.B. -
Seite 70: Mechanische Stellungsanzeige Einstellen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Einstellungen im Stellantrieb) ACVExC 01.2 Die Stellungsanzeige befindet sich im Schaltwerkraum des Stellantriebs. Zur Einstellelemente Einstellung muss der Schaltwerkraum geöffnet werden. Siehe <Schaltwerkraum öffnen/schließen>. 11.3.1. Mechanische Stellungsanzeige einstellen Falls Optionen (wie z.B. - Seite 71 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Inbetriebnahme (Einstellungen im Stellantrieb) Anhand der Tabelle überprüfen, ob der Schwenkwinkel des Stellantriebs mit der Einstellung des Untersetzungsgetriebes (Stufen 1 9) übereinstimmt. Stimmt die Einstellung nicht: weiter mit 4.
-
Seite 72: Störungsbehebung
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Störungsbehebung ACVExC 01.2 Störungsbehebung 12.1. Fehler bei der Inbetriebnahme Tabelle 26: Fehler bei der Bedienung/Inbetriebnahme Fehler Beschreibung/Ursache Abhilfe Mechanische Stellungsanzeige lässt Das Untersetzungsgetriebe passt nicht zum Getriebestufe des Untersetzungsgetriebes einstel- sich nicht einstellen. - Seite 73 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Störungsbehebung Tabelle 28: Warnungen und Außerhalb der Spezifikation Anzeige im Display Beschreibung/Ursache Abhilfe Konfigurationswrn Sammelmeldung 06: Drucktaster Details drücken, um Einzelmeldun- Mögliche Ursache: gen zu sehen. Die eingestellte Konfiguration ist nicht korrekt.
- Seite 74 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Störungsbehebung ACVExC 01.2 Tabelle 29: Fehler und Ausfall Anzeige im Display Beschreibung/Ursache Abhilfe Konfigurationsfehler Sammelmeldung 11: Drucktaster Details drücken, um Einzelmeldun- Konfigurationsfehler vorhanden gen zu sehen. Zur Beschreibung der Einzelmeldungen siehe Handbuch (Betrieb und Einstellung).
-
Seite 75: Meldung Temperaturwarnung Kaltleiterauslösegerät
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Störungsbehebung Tabelle 30: Nicht bereit FERN und Funktionskontrolle (Sammelmeldung 04) Anzeige im Display Beschreibung/Ursache Abhilfe Falscher Fahrbefehl Sammelmeldung 13: Fahrbefehle prüfen (alle Fahrbefehle zurückset- zen/löschen und nur einen Fahrbefehl senden). -
Seite 76: Sicherungen
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Störungsbehebung ACVExC 01.2 im Schaltplan: R5 H ) muss bei der Meldung „Motorschutz angesprochen“ (Bezeichnung im Schaltplan TMS-M ), überprüft werden. Bei Temperaturen deutlich über 30 °C ist die Spannungsversorgung des Heizsystems auszuschalten! Es kann als Ursache der Meldung eine zu hohe Gerätetemperatur aufgrund eines Versagens der Heizungsregelung vorliegen. -
Seite 77: Instandhaltung Und Wartung
Wir empfehlen für solche Tätigkeiten unseren Service zu kontaktieren. Instandhaltungs- und Wartungsarbeiten nur wenn Gerät außer Betrieb ist. AUMA AUMA bietet umfangreiche Serviceleistungen wie z. B. Instandhaltung und Wartung Service & Support und auch Kundenschulungen an. Kontaktadressen sind im Internet (www.auma.com) zu finden. -
Seite 78: Netztrennung Mit Elektroanschluss Kt/Km
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Instandhaltung und Wartung ACVExC 01.2 13.2.1. Netztrennung mit Elektroanschluss KT/KM Bild 80: Elektroanschluss KT/KM Deckel Schrauben Deckel O-Ring Schrauben (mit Dichtscheiben) im Anschlussrahmen Anschlussrahmen Gewindestifte im Anschlussrahmen Entzündung explosionsfähiger Atmosphäre durch Funkenbildung! Tod oder schwere Verletzungen möglich. -
Seite 79: Netztrennung Mit Elektroanschluss Kp/Kph Und Kes
Schrauben [2] herausdrehen. Elektroanschluss abnehmen. Deckel [1] und steckbarer Rahmen [4] bzw. Anschlussrahmen [5] bleiben dabei zusammen. Offene Steckverbindungen abdecken, z.B. mit AUMA Schutzdeckel und Hal- terahmen. Dichtflächen an Stecker und Gehäuse säubern. Stecker aufsetzen : Spaltflächen mit säurefreiem Korrosionsschutzmittel konservieren. -
Seite 80: Wartung
Die elektrischen Anschlussleitungen müssen unbeschädigt und ordnungsgemäß verlegt sein. Um Korrosionsbildung zu vermeiden evtl. vorhandene Lackschäden sorgfältig ausbessern. Originalfarbe in kleinen Gebinden kann von AUMA geliefert werden. Leitungseinführungen, Stopfbuchsverschraubungen, Verschlusstopfen etc. auf festen Sitz und auf Dichtheit überprüfen. Drehmomente nach Herstellerangaben einhalten. -
Seite 81: Entsorgung Und Recycling
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Instandhaltung und Wartung Beim Austausch von Teilen, Dichtelemente etc. dürfen nur Originalersatzteile verwendet werden. 13.4. Entsorgung und Recycling Unsere Geräte sind Produkte mit einer langen Lebensdauer. Jedoch kommt auch hier der Zeitpunkt, an dem sie ersetzt werden müssen. -
Seite 82: Technische Daten
Information geben. Die genaue Ausführung muss dem Technischen Datenblatt zum Auftrag entnommen werden. Das Technische Datenblatt zum Auftrag steht im Internet unter http://www.auma.com zum Download in deutscher und englischer Sprache zur Verfügung (Angabe der Auftragsnummer erforderlich). 14.1. Technische Daten Schwenkantrieb... - Seite 83 Genaue Ausführung siehe Typenschilder am Motor und am Stellantrieb Option: DS Anschlussraum zusätzlich gegen Innenraum des Antriebs abgedichtet (double sealed) Die Schutzart IP68 erfüllt gemäß AUMA Festlegung folgende Anforderungen: Wassertiefe: maximal 8 m Wassersäule Dauerndes Untertauchen in Wasser: maximal 96 Stunden Während des Untertauchens bis zu 10 Betätigungen...
-
Seite 84: Technische Daten Stellantriebs-Steuerung
Zweikomponentenfarbe mit Eisenglimmer Farbe Standard: AUMA silbergrau (ähnlich RAL 7037) Option: Andere Farbtöne auf Anfrage Lebensdauer AUMA Schwenkantriebe erfüllen bzw. übertreffen die Lebensdaueranforderungen der EN ISO 22153. Detaillierte Informationen erhalten Sie auf Anfrage. Schalldruckpegel < 72 dB (A) Sonstiges EU-Richtlinien Explosionsschutzrichtlinie 2014/34/EU... - Seite 85 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Technische Daten Ausstattung und Funktionen Steuerspannung/Stromaufnahme Standard 24 V DC, Stromaufnahme: ca. 10 mA pro Eingang für Steuereingänge Optionen: 48 V DC, Stromaufnahme: ca. 7 mA pro Eingang 60 V DC, Stromaufnahme: ca.
- Seite 86 Bluetooth Klasse II Chip, Version 2.1: mit einer Reichweite von bis zu 10 m in industrieller Umgebung, unterstützt das Bluetooth-Profil SPP (Serial Port Profile). Kommunikationsschnittstelle Benötigtes Zubehör: AUMA CDT (Inbetriebnahme- und Diagnosewerkzeug für Windows basierte PC) AUMA Assistant App (Inbetriebnahme- und Diagnosewerkzeug) Anwendungsfunktionen Standard: Abschaltart: einstellbar, weg- oder drehmomentabhängig, für Endlage AUF und End-...
- Seite 87 Schutzart nach DIN EN 60529 IP68 Anschlussraum zusätzlich gegen Innenraum abgedichtet (double sealed) Die Schutzart IP68 erfüllt gemäß AUMA Festlegung folgende Anforderungen: Wassertiefe: maximal 8 m Wassersäule Dauerndes Untertauchen in Wasser: maximal 96 Stunden Während des Untertauchens: bis zu 10 Betätigungen Regelbetrieb ist während des Untertauchens nicht möglich.
-
Seite 88: Anziehdrehmomente Für Schrauben
Schwingungen auftreten. Die Leitungslänge zwischen Stellantrieb und Stellantriebs-Steuerung beträgt max. 16 m. Größere Lei- tungslängen benötigen einen externen Filter (Filter auf Anfrage erhältlich). Parametrierprogramm AUMA CDT (Inbetriebnahme- und Diagnosewerkzeug für Windows basierte PC) AUMA Assistant App (Inbetriebnahme- und Diagnosewerkzeug) Sonstiges Gewicht ca. -
Seite 89: Ersatzteilliste
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Ersatzteilliste Ersatzteilliste 15.1. Schwenkantriebe SQVEx 05.2 SQVEx 14.2/SQRVEx 05.2 SQRVEx 14.2 KT/KM... - Seite 90 Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungs- ansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
-
Seite 91: Stellantriebs-Steuerung Acvexc 01.2 Kt/Km
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Ersatzteilliste 15.2. Stellantriebs-Steuerung ACVExC 01.2 KT/KM... - Seite 92 Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungs- ansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
-
Seite 93: Stellantriebs-Steuerung Acvexc 01.2 Kp/Kph
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Ersatzteilliste 15.3. Stellantriebs-Steuerung ACVExC 01.2 KP/KPH... - Seite 94 Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungs- ansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
-
Seite 95: Stellantriebs-Steuerung Acvexc 01.2 Kes
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Ersatzteilliste 15.4. Stellantriebs-Steuerung ACVExC 01.2 KES... - Seite 96 Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungs- ansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
-
Seite 97: Stichwortverzeichnis
SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Stichwortverzeichnis Stichwortverzeichnis Einbaulage Eingangssignal Eingangssignale Potential Abnahmeprüfzeugnis Eingangsstrom Absicherung bauseits 22, 23 Einsatzbereich Analoge Meldungen Elektroanschluss 22, 83 Anschlussleitungen Elektroanschlüsse Anschlussplan 22, 83 Anschlussplan Antrieb 12, 14 Endanschläge... - Seite 98 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) Stichwortverzeichnis ACVExC 01.2 Lagerung Schalthäufigkeit Laufanzeige 54, 54 Schaltplan 13, 22 Lebensdauer Schaltplan Steuerung LEDs (Meldeleuchten) Schmierstofftyp Leitungen Schmierung Luftfeuchte 83, 87 Schutzart 11, 12, 83, 87 Schutzmaßnahmen 6, 24...
- Seite 99 SQVEx 05.2 SQVEx 14.2/ SQRVEx 05.2 SQRVEx 14.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Stichwortverzeichnis Verschlussschrauben Verschlussstopfen Verschmutzungsgrad Versorgungsnetze Vor-Ort Bedienung des Stel- lantriebs Vor-Ort Einstellung Warnungen - Anzeige im Dis- play Wartung 6, 77, 80 Wartung erforderlich - Anzei- ge im Display Zubehör (Elektroanschluss)
