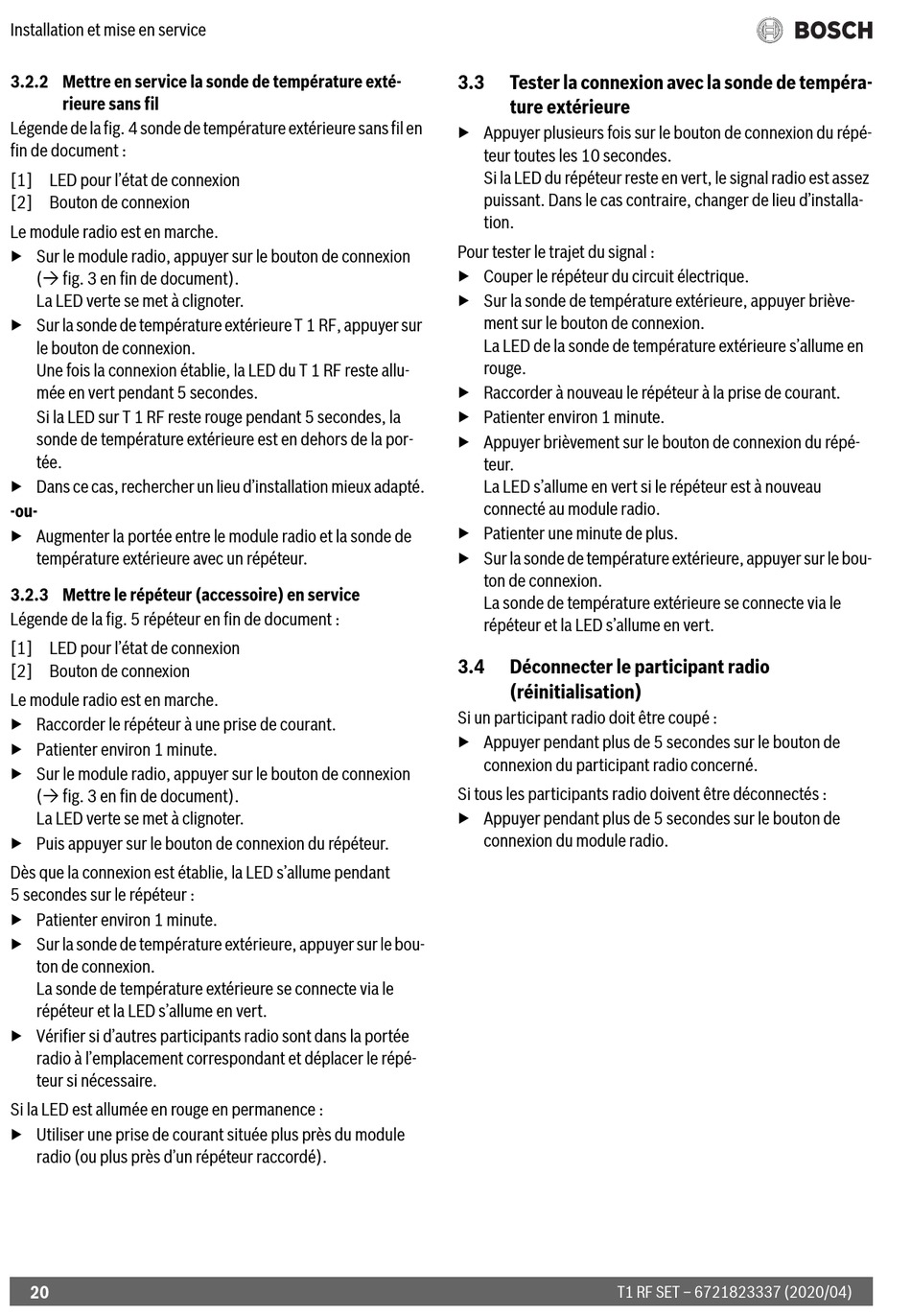

Bosch T1 RF SET Installationsanleitung Für Die Fachkraft Seite 20

Installation et mise en service
3.2.2 Mettre en service la sonde de température exté-
rieure sans fil
Légende de la fig. 4 sonde de température extérieure sans fil en
fin de document :
[1] LED pour l'état de connexion
[2] Bouton de connexion
Le module radio est en marche.
▶ Sur le module radio, appuyer sur le bouton de connexion
( fig. 3 en fin de document).
La LED verte se met à clignoter.
▶ Sur la sonde de température extérieure T 1 RF, appuyer sur
le bouton de connexion.
Une fois la connexion établie, la LED du T 1 RF reste allu-
mée en vert pendant 5 secondes.
Si la LED sur T 1 RF reste rouge pendant 5 secondes, la
sonde de température extérieure est en dehors de la por-
tée.
▶ Dans ce cas, rechercher un lieu d'installation mieux adapté.
-ou-
▶ Augmenter la portée entre le module radio et la sonde de
température extérieure avec un répéteur.
3.2.3 Mettre le répéteur (accessoire) en service
Légende de la fig. 5 répéteur en fin de document :
[1] LED pour l'état de connexion
[2] Bouton de connexion
Le module radio est en marche.
▶ Raccorder le répéteur à une prise de courant.
▶ Patienter environ 1 minute.
▶ Sur le module radio, appuyer sur le bouton de connexion
( fig. 3 en fin de document).
La LED verte se met à clignoter.
▶ Puis appuyer sur le bouton de connexion du répéteur.
Dès que la connexion est établie, la LED s'allume pendant
5 secondes sur le répéteur :
▶ Patienter environ 1 minute.
▶ Sur la sonde de température extérieure, appuyer sur le bou-
ton de connexion.
La sonde de température extérieure se connecte via le
répéteur et la LED s'allume en vert.
▶ Vérifier si d'autres participants radio sont dans la portée
radio à l'emplacement correspondant et déplacer le répé-
teur si nécessaire.
Si la LED est allumée en rouge en permanence :
▶ Utiliser une prise de courant située plus près du module
radio (ou plus près d'un répéteur raccordé).
20
3.3 Tester la connexion avec la sonde de tempéra-
ture extérieure
▶ Appuyer plusieurs fois sur le bouton de connexion du répé-
teur toutes les 10 secondes.
Si la LED du répéteur reste en vert, le signal radio est assez
puissant. Dans le cas contraire, changer de lieu d'installa-
tion.
Pour tester le trajet du signal :
▶ Couper le répéteur du circuit électrique.
▶ Sur la sonde de température extérieure, appuyer briève-
ment sur le bouton de connexion.
La LED de la sonde de température extérieure s'allume en
rouge.
▶ Raccorder à nouveau le répéteur à la prise de courant.
▶ Patienter environ 1 minute.
▶ Appuyer brièvement sur le bouton de connexion du répé-
teur.
La LED s'allume en vert si le répéteur est à nouveau
connecté au module radio.
▶ Patienter une minute de plus.
▶ Sur la sonde de température extérieure, appuyer sur le bou-
ton de connexion.
La sonde de température extérieure se connecte via le
répéteur et la LED s'allume en vert.
3.4 Déconnecter le participant radio
(réinitialisation)
Si un participant radio doit être coupé :
▶ Appuyer pendant plus de 5 secondes sur le bouton de
connexion du participant radio concerné.
Si tous les participants radio doivent être déconnectés :
▶ Appuyer pendant plus de 5 secondes sur le bouton de
connexion du module radio.
T1 RF SET – 6721823337 (2020/04)
