2.4 Garantie und Haftungsausschluss

Die LRT Automotive GmbH übernimmt nur für den Auslieferungszustand der Ladestation und für alle von LRT-Fachpersonal und offiziellen Part-
nerunternehmen geleisteten Arbeiten Verantwortung.
Die Herstellergarantie erlischt bei:
• Nichtbeachten der Sicherheits- und Bedienungshinweise.
• unsachgemäßer Handhabung und nicht bestimmungsgemäßer Verwendung der Ladestation.
• unautorisierter und unsachgemäßer Installation, Wartung und Reparatur der Ladestation.
• Modifikationen oder Veränderungen der Ladestation.
• Schäden durch Feuer, Überflutung und andere Naturkatastrophen.
• Transportschäden oder Schäden, die bei der Installation entstehen.

3. BESCHREIBUNG

3.1 Aufbau

1 Ladegehäuse
Deckelverschraubung
2
Halter für Ladekabel
3

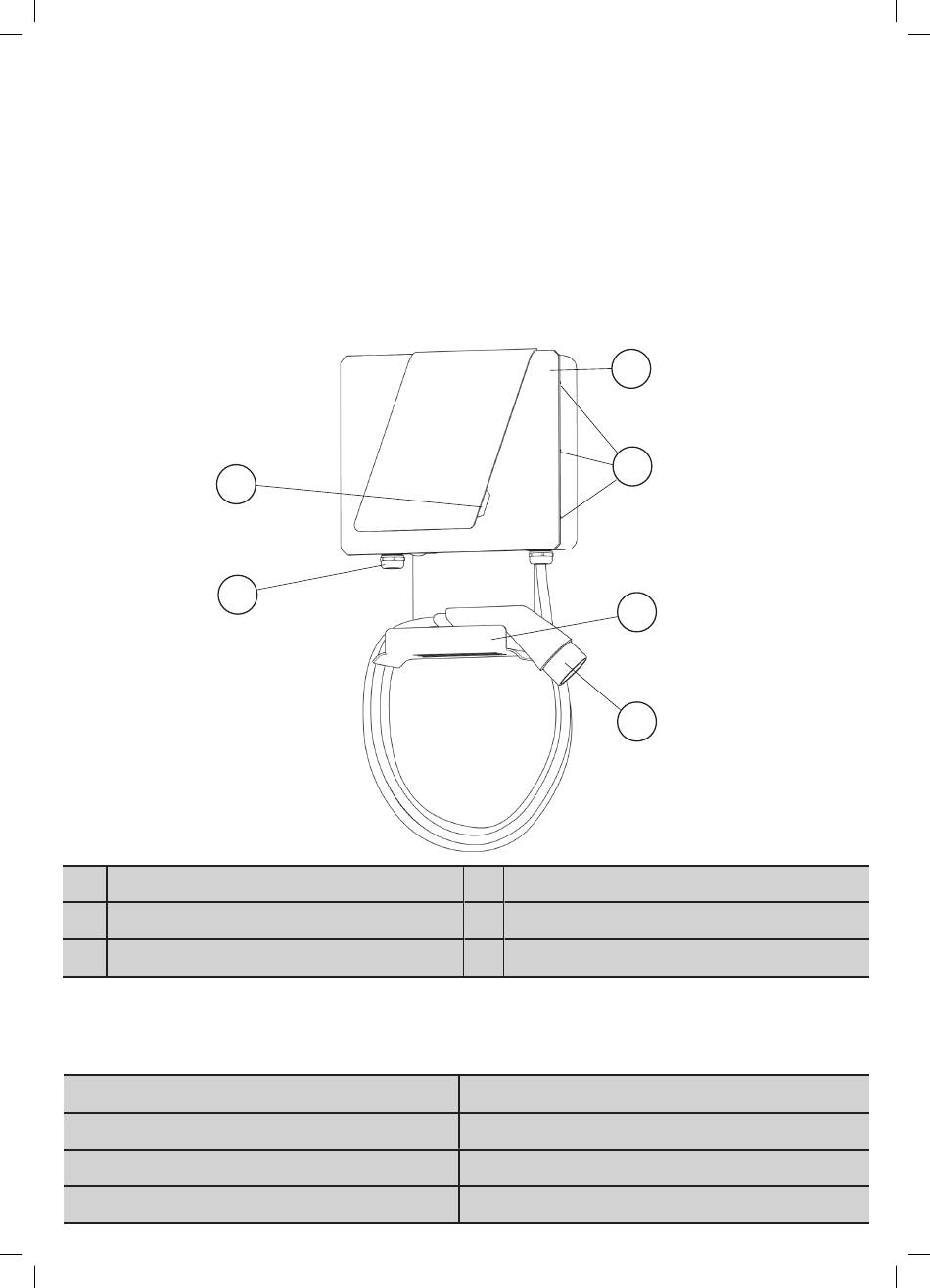

Abb. 1: Gehäuse der Ladestation außen

3.2 Funktion

Die AEG Wallbox ist eine dreiphasige Ladestation zum Laden von Elektrofahrzeugen nach Lademodus 3 gemäß IEC 61851 mit Wechselstrom (AC).
Funktionselement
Typ 2 Kabel
LED-Anzeige
RCCB Typ B (nur bei 11202, 11204)
211012_11201_11203_AEG_BDA_A4.indd 6 211012_11201_11203_AEG_BDA_A4.indd 6
6
5
1
2
3
4
4 Ladekabel mit Kupplung
5 Anschluss Stromkabel
6 LED-Anzeige
Funktion
Kupplung zum Anschließen des Fahrzeugs
Statusanzeige der Ladestation
Sicherung
