97025 Bedienungsanleitung Mikroprozessor Ladegerät Lt20 Instructions for use Microprocessor charger Lt20 Mode d’emploi Chargeur à microprocesseur Lt20 Manuale d’istruzioni Caricabatterie con microprocessore Lt20 Návod k obsluze Mikroprocesorová nabíječka Lt20 Návod na obsluhu Mikroprocesorová nabíjačka batérií Lt20 Bedienungs- anleitung Power Full...
Seite 2
DE - Seite 3 Vor jeder Benutzung unbedingt lesen. Anleitung und Ratschläge befolgen. GB - Page 17 Read these instructions before using the charger. Follow all instructions and recommendations. FR - Page 31 Veuillez lire les présentes instructions avant toute utilisation de l’appareil et suivre les conseils mentionnés ici. IT - Pagina 45 Leggere attentamente le istruzione i seguire tutti i consigli e gli avvisi prima di utilizzare il prodotto.
EINLEITUNG Erklärung der Symbole und Signalworte, die in dieser Bedienungsanleitung und/oder am Gerät verwendet werden: Beachten Sie diese Bedienungsanleitung bei der Verwendung des Geräts. Lebens- und Unfallgefahr für Kinder! Beachten Sie Warn- und Sicherheitshin- weise! Gerät nur an witterungsgeschützten Stand- orten verwenden! Schutzisoliertes Gehäuse (Schutzklasse II)
Teile auf Beschädigungen. Nehmen Sie ein defektes Allgemeine Sicherheitshinweise Gerät oder Teile nicht in Betrieb. • Lesen Sie alle Sicherheitshinweise und Anwei- Mikroprozessor-Ladegerät LT20 • sungen. Versäumnisse bei der Einhaltung der Bedienungsanleitung Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verlet- Geben Sie alle Unterlagen auch an andere Benutzer zungen verursachen.
Seite 6
Der hersteller ist nicht verantwortlich für Schäden Explosions- und Brandgefahr! verursacht durch: • • Unsachgemäßen Anschluss und/oder Betrieb. Beim Laden der Batterie kann Knallgas (gasför- • Äußere Krafteinwirkung, Beschädigungen des miger Wasserstoff und Sauerstoff) entstehen. Geräts und/oder Beschädigungen von Teilen des Beim Kontakt mit offenem Feuer (Flamme, Glut, Geräts durch mechanische Einwirkungen oder...
Deutsch • Fassen Sie niemals beide Klemmen gleichzeitig Verletzungsgefahr an, wenn das Gerät in Betrieb ist. • • Ziehen Sie den Netzstecker aus der Netzsteck- Versuchen Sie niemals, nicht wiederaufladbare, dose, bevor Sie das Ladekabel mit der Batterie beschädigte oder gefrorene Batterien aufzuladen. verbinden, trennen oder wenn Sie das Gerät nicht •...

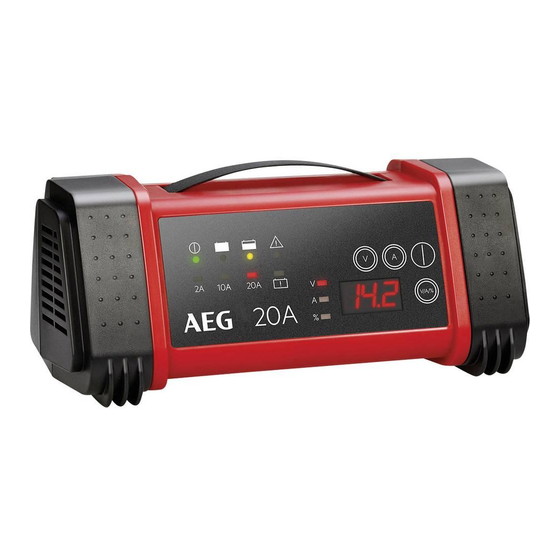

PRODUKTÜBERSICHT 12 13 14 15 Power Full Charge Error 10 A 20 A START STOP Bad Battery DISPLAY V/A/% 20 A 10 9 Bezeichnung Funktion zur Spannungswahl. Taste 12 V / 24 V Anzeige im Display (12 P oder 24 P) entsprechend der Auswahl.
Deutsch Bezeichnung Funktion Anzeige des ausgewählten Ladestroms (nur im Lademodus). LED (rot) 2 A / 10 A / 20 A Umschaltbar über Taste (2). Netzkabel mit Netzstecker zur Spannungsversorgung. LED Power leuchtet, wenn Netzkabel eingesteckt ist. LED Full leuchtet, wenn Batterie voll geladen ist. LED Charge leuchtet, während des Ladevorgangs.
BEDIENUNG 4. Stellen Sie vor Ladebeginn sicher, dass die am Ladegerät eingestellte Ladespannung (12 V /24 V) der angeschlossene Batterie Vor dem Gebrauch entspricht. Eine zu hoch eingestellte Ladespan- nung kann zu Beschädigung/Zerstörung der Warnung! angeschlossenen Batterie führen. Stellen Sie vor Gebrauch des Geräts sicher, dass...
7. Ziehen Sie den Netzstecker aus der 230 V- Netzsteckdose. 8. Trennen Sie das Ladegerät vom Batteriean- schluss. Ladedauer in Stunden (ca.) Modell LT20 Ladestrom 10 A 20 A (max.) Batterie- 12 V / 24 V 12 V / 24 V 12 V größe...
Ladevorgang beenden und Ladegerät trennen Schritt 1: Zustandsprüfung Das Ladegerät prüft den Batteriezustand und 1. Beenden Sie den Ladevorgang durch Drücken berechnet die benötigten der Taste „START / STOP“ (3). Ladeparameter. 2. Ziehen Sie zuerst den Netzstecker aus der 230 V-Netzsteckdose.
Deutsch SICHERHEITSFUNKTIONEN • Das Ladegerät ist mit folgenden Schutzeinrichtun- Kurzschluss (defekte Batterie) • gen versehen, um Beschädigungen des Ladegeräts Falschanschluss (Anschluss mit umgekehrter und der Batterie oder des Fahrzeugs zu vermeiden: Polarität) • Funkenbildung • Überhitzung • Überstrom • Überladung FEhLERSUChE Fehler/Problem Mögliche Ursache...
REINIGUNG, PFLEGE UND WARTUNG • Reinigen Sie die Batterieklemmen jedes Mal nach Beendigung des Ladevorgangs. Wischen Sie, um Korrosion zu vermeiden, jegliche Batterieflüssig- keit ab, die eventuell mit den Batterieklemmen in Kontakt gekommen ist. • Rollen Sie die Kabel ordentlich auf, wenn Sie das Gerät lagern.
INTRODUCTION Explanation of symbols and signal words used in these operating instructions and/or the device: Follow instructions when using the machine. Risk of bodily or fatal injury to children! Follow warnings and safety instructions! Only use device in locations protected from...
Be sure to verify contents immediately upon ope- ning the product. Check the product and all parts for Safety class damage. Do not use a defective product or parts. • Microprocessor charger LT20 • Instructions for use Please include all relevant documentation to other users!
SAFETy Risk of chemical burns! • Batteries contain acid, which could damage the General Safety Guidelines eyes and skin. Charging batteries further genera- Read all safety guidelines and instructions. Non- tes gasses and vapours hazardous to the health. compliance with safety guidelines and instructions •...
Seite 21
English 21 Risk of electrical shock! Risk of injury! • • Chargers may interfere with the operation of Never attempt to charge non-rechargeable, active electronic implants, e.g. pacemakers, thus damaged or frozen batteries. • pose a personal hazard. Do not use this device to charge dry cell batteries. •...
PRODUCT OVERVIEW 12 13 14 15 Power Full Charge Error 10 A 20 A START STOP Bad Battery DISPLAY V/A/% 20 A 10 9 Description Function to select the voltage. 12 V / 24 V button The display shows the respective selection (12P or 24P).
English 23 Description Function Displays the selected charging current (in charging mode only). LED (red) 2 A / 10 A / 20 A Switch with the button (2). Power cable with power plug to supply power. LED Power lights up when the power cable is plugged in. LED Full lights up when the battery is fully charged.
OPERATION Start charging 1. Repeatedly press the “12 V / 24 V” button (1) to select the respective charging mode, 12 V or 24 Before use V. The display will show your selection. 2. Repeatedly press the „2 A / 10 A / 20 A“ button Warning! (2) to select the respective charging current.
≥ 32.5 14.35 V 28.7 V º 8. Separate the charger from the battery terminal. Charging time in hours (approx.) Model LT20 Charging current 10 A 20 A (max.) Battery 12 V / 24 V 12 V / 24 V...
Completing charging and disconnecting the Step 2: Desulphation (rescue) • charger The charger can rescue most drained batteries with voltages up to a minimum of 1.5 ±0.5 V. 1. Press the „START / STOP“ button (3) to finish •...
English 27 SAFETy FUNCTIONS • The charger features the following safety features Short circuit (defective battery), • to prevent damage to the charger and the battery incorrect connection (connected with or the vehicle: reversed polarity), • sparking • overheating • excess current •...
CLEANING, CARE AND MAINTENANCE • Clean clamps after every charging. To prevent corrosion, wipe off any battery fluid which may have come into contact with the clamps. • Carefully wind the cable when storing the device. This will help prevent accidental damage to the cable and the device.
INTRODUCTION Explication des symboles et mots d’avertissements qui sont utilisés dans la présente notice d’explication et/ou sur l’appareil: Lorsque vous utilisez l’appareil, veuillez vous conformer à la présente notice d’utilisation. Risque d’accident et danger de mort pour les enfants ! Veuillez respecter les consignes de mise en garde et de sécurité...
Veuillez lire toutes les consignes de sécurité et un appareil endommagé en marche. • les instructions. Le nonrespect des consignes de Chargeur à microprocesseur LT20 sécurité et des instructions peut provoquer un • Notice d’utilisation choc électrique, des brûlures et / ou des blessures graves.
Seite 34
Le fabricant n’est pas responsable des dommages Risque d’explosion et d’incendie ! causés par: • • un raccordement et/ou une utilisation non De l’hydrogène gazeux (gaz détonant) peut se conformes, former lorsque la batterie est en charge. Une •...
Seite 35
Français 35 Risque de choc électrique ! Risque de blessure ! • • Les chargeurs peuvent gêner le fonctionnement N’essayez jamais de charger des batteries non des implants électroniques comme les pacema- rechargeables, endommagées ou gelées. • kers cardiaques et ainsi mettre en danger les N’utilisez pas l’appareil pour charger des batteries personnes.
APERçU DU PRODUIT 12 13 14 15 Power Full Charge Error 10 A 20 A START STOP Bad Battery DISPLAY V/A/% 20 A 10 9 Dénomination Fonction Pour la sélection de tension. Touche 12 V / 24 V Indication sur l’afficheur (12P ou 24P) selon la sélection.
Français 37 Dénomination Fonction S’allume lorsque la tension de batterie se trouve dans la plage LED (rouge) Bad Battery 0,5 V - 1,5 V. Affichage du courant de charge sélectionné (uniquement en mode de LED (rouge) 2 A / 10 A / 20 A charge).
UTILISATION 4. Assurez-vous avant le début de la charge que la tension réglée sur le chargeur (12 V/24V) correspond à celle de la batterie branchée. Un Avant l’utilisation tension de charge sélectionnée trop élevée peut Avertissement ! conduire à une détérioration/une destruction de la batterie branchée.
« START / STOP » (3). 7. Débranchez la fiche secteur de la prise 230 V. 8. Déconnectez le chargeur du raccordement de batterie. Durée de charge en heures (env.) Modell LT20 Courant de 10 A 20 A charge Dimension (max.)
Terminer le processus de charge et débrancher Étape 1 : Vérification d‘état le chargeur Le chargeur vérifie l‘état de batterie et calcule les paramètres de charge nécessaire. 1. Achevez le processus de charge en pressant la touche « START / STOP » (3).
Français 41 FONCTIONS DE SéCURITé • Le chargeur est équipé des dispositifs de protection court-circuit (batterie défectueuse), • suivants permettant d’éviter des détériorations du branchement erroné (branchement avec polarité chargeur et de la batterie ou du véhicule : inversée), • formations d’étincelles •...
NETTOyAGE, ENTRETIEN ET MAINTENANCE • Nettoyez la pince à chaque fois une fois que le processus de charge est terminé. Essuyez tout li- quide de la batterie pouvant être entré en contact avec les pinces pour éviter toute corrosion.
INTRODUZIONE Spiegazione dei simboli e dei termini di avverten- za utilizzati in queste istruzioni per l’uso e/o sul dispositivo: Per l’utilizzo del dispositivo attenersi a queste istruzioni. Pericolo di vita e di incidenti per i bambini! Rispettare le istruzioni e le avvertenze per...
Controllare se il dispositivo o i componenti sono danneggiati. Non utilizzare il dispositivo o compo- nenti guasti. Indicationi di sicurezza generali • Caricabatterie con microprocessore LT20 Leggere tutte le indicazioni e le istruzioni di sicurez- • Istruzioni per l’uso za. Omissioni nell’osservanza delle indicazioni di si-...
Seite 48
Il produttore non è da considerarsi responsabile per Pericolo d’esplosione e d’incendio! danni causati da: • • Collegamento e/o funzionamento non corretto. Durante la ricarica della batteria può prodursi gas • Azioni violente esterne, danni al dispositivo e/o a tonante (ossigeno e idrogeno in forma gassosa).
Seite 49
Italiano 49 Pericolo di folgorazione! Pericolo di lesioni! • • I caricabatterie possono condizionare il funzio- Non cercare mai di caricare batterie danneggiate, namento di impianti elettronici, quali ad esempio non ricaricabili o congelate. • i pace-maker, e quindi essere pericolosi per le Non utilizzare il caricabatterie per caricare persone che li portano.
DESCRIZIONE DEL PRODOTTO 12 13 14 15 Power Full Charge Error 10 A 20 A START STOP Bad Battery DISPLAY V/A/% 20 A 10 9 Denominazione Funzione Per la selezione della tensione. Tasto 12 V / 24 V Visualizzazione nel display (12P o 24P) in base alla selezione effettuata.
Italiano 51 Denominazione Funzione LED “Bad Battery” (rosso) Si illumina se la tensione batteria è tra 0,5 V e 1,5 V. Visualizzazione della corrente di carica selezionata (solo in modalità di LED 2 A / 10 A / 20 A (rosso) carica).
UTILIZZO 4. Assurez-vous avant le début de la charge que la tension réglée sur le chargeur (12 V/24V) correspond à celle de la batterie branchée. Un Prima dell’uso tension de charge sélectionnée trop élevée peut conduire à une détérioration/une destruction de Avvertenza! la batterie branchée.
º 7. Staccare la spina dalla presa di rete 230 V. 8. Staccare il caricabatterie dall’attacco batteria. Durata della ricarica in ore (ca.) Modello LT20 Corrente di 10 A 20 A ricarica Capacità 12 V / 24 V...
▪ Fine del processo di ricarica e stacco del carica- Grazie alla funzione di sicurezza il caricabatterie batterie non avvia la ricarica se rileva una tensione inferio- re a 1,5 ± 0,5 V. 1. Terminare il processo di ricarica premendo il ▪...
Italiano 55 FUNZIONI DI SICUREZZA • Il caricabatterie è provvisto di funzioni di sicurezza cortocircuito (batteria difettosa), • che proteggono la batteria, il veicolo e lo stesso cari- collegamento errato (polarità invertita), • cabatterie dal rischio di danneggiamenti dovuti a: scintille •...
PULIZIA, MANUTENZIONE E RIPARAZIONI • Pulire sempre i morsetti dopo la ricarica. Per evitare la corrosione, pulire i morsetti da eventuali residui di liquido batteria. • Avvolgere con cura i cavi del dispositivo prima di riporlo. Ciò aiuta a evitare danneggiamenti accidentali ai cavi del dispositivo.
ÚVOD Vysvětlení symbolů a signální slov, použitých v tomto návodu k obsluze nebo na přístroji: Při používání přístroje dbejte vždy na tento návod k obsluze. Nebezpečí ohrožení života a nehody pro malé děti! Dbejte na výstražná a bezpečnostní upozornění! Přístroj používat jen v místech chráněných...
žádná z jeho součástí. neuvádějte vadné Všeobecné bezpečnostní pokyny zařízení nebo jeho část do činnosti. • Přečtěte si bezpečnostní pokyny a pokyny pro Mikroprocesorová nabíječka LT20 • použití. nedodržení bezpečnostních pokynů a Návod k obsluze pokynů pro použití může způsobit zásah Předávejte tyto podklady i jiným uživatelům.
Seite 62
Výrobce neponese žádnou odpovědnost za škody Nebezpečí výbuchu a požáru! způsobené: • • Nesprávným připojením a / nebo použitím. Při nabíjení baterie se může tvořit plynný vodík • Působením vnější síly, poškozením zařízení a / (Oxyhydrogen). Při kontaktu s otevřeným ohněm nebo poškozením součástí...
Seite 63
Česky 63 Nebezpečí zásahu elektrickým proudem Nebezpečí zranění! • • Nabíječky mohou rušit aktivní implantáty jako Nenabíjejte nikdy vadné nebo zmrzlé baterie ani např. kardiostimulátory a ohrozit tím dotyčné baterie, které nejsou určené k nabíjení. • osoby. Nepoužívejte přístroj k nabíjení baterií se suchými •...
POPIS VýROBKU 12 13 14 15 Power Full Charge Error 10 A 20 A START STOP Bad Battery DISPLAY V/A/% 20 A 10 9 Č. Název Funkce pro volbu napětí. Tlačítko 12 V / 24 V Zobrazení na displeji (12P nebo 24P) podle výběru.
Česky 65 Č. Název Funkce Zobrazení zvoleného nabíjecího proudu (jen v režimu nabíjení). LED (červená) 2 A / 10 A / 20 A Přepínání je možné tlačítkem (2). Přívodní kabel se zástrčkou pro připojení na proud. LED Power svítí, při připojeném síťovém kabelu. LED Full svítí, jestliže je baterie úplně...
POUžITí 4. Před nabíjením zkontrolujte, jestli odpovídá nabíjecí napětí (12 V nebo 24 V), nastavené na nabíječce, napětí připojené baterie. Příliš vysoké Před použitím nabíjecí napětí může vést k poškození nebo zničení připojené baterie. Varování! Start nabíjení Před použitím přístroje je nezbytné, aby jste si přečetli návod k obsluze baterie i vozidla a rozuměli...
≥ 32,5 14,35 V 28,7 V º napětím 230 V. 8. Odpojte nabíječku od baterie. Doba nabíjení v hodinách (cca) Model LT20 Nabíjecí 10 A 20 A proud Velikost 12 V / 24 V 12 V / 24 V 12 V (max.)
Ukončení nabíjení a odpojení nabíječky Krok 1: Kontrola stavu 1. Ukončete nabíjení stisknutím tlačítka „START / Nabíječka kontroluje stav baterie a vypočítá otřebné STOP“ (3). parametry nabíjení. 2. Vytáhněte nejdříve síťovou zástrčku ze zásuvky s Krok 2: Záchrana napětím 230 V.
Česky 69 BEZPEČNOSTNí FUNKCE • Nabíječka je vybavena následujícími, ochrannými Zkrat (vadná baterie), • funkcemi, aby se zabránilo jejímu poškození nebo Nesprávné připojení (připojení s opačnou poškození baterie a vozidla: polaritou), • Jiskření • přehřátí • nadproud • přebití ANALýZA PORUCH Chyba/Problém Možné...
ČIšTěNí, OšETřOVáNí A ÚDRžBA • Po každém nabíjení vyčistěte svorky. Otírejte vždy tekutinu z baterie, která zůstala na svorkách, aby jste zabránili korozi. • Před skladováním přístroje pečlivě stočte kabely. Toto pomáhá vyloučit nechtěné poškození kabelů a přístroje. •...
ÚVOD Význam symbolov a výstražných upozornení, ktoré sú používané v tomto návode na používanie a/alebo na prístroji: Pri používaní prístroja dodržiavajte tento návod na ovládanie. Nebezpečenstvo ohrozenia života a nehody pre deti! Rešpektujte varovné a bezpečnostné pokyny! Prístroj používajte iba na miestach chráne- ných pred poveternostnými vplyvmi!
Po rozbalení si hneď skontrolujte obsah. Prístroj a všetky jeho časti skontrolujte, ak zistíte poškodenie, prístroj nepoužite. BEZPEČNOSť • Mikroprocesorová nabíjačka batérií LT20 • Návod na používanie Všeobecné bezpečnostné pokyny Všetky podklady odovzdajte i ďalším používateľom! Prečítajte si bezpečnostné pokyny a pokyny pre použitie.
Seite 76
Výrobca neponesie žiadnu zodpovednosť za škody Nebezpečenstvo explózie a spôsobené: požiaru! • Nesprávnym pripojením a / alebo použitím. • • Pôsobením vonkajšej sily, poškodením zariadenia Pri nabíjaní batérie môže vznikať plynný vodík a / alebo poškodením častí zariadenia mecha- (výbušný...
Seite 77
Slovenčina 77 Nebezpečenstvo zásahu elektrickým Nebezpečenstvo poranenia! prúdom! • Nikdy sa nepokúšajte dobíjať nedobíjateľné, • Nabíjačky batérií môžu rušiť činnosť aktívnych poškodené alebo zamrznuté batérie. • elektronických implantátov ako je napr. kardiosti- Nabíjačku batérií nikdy nepoužívajte na nabíjanie mulátor a tým ohroziť osoby. batérií...
PREHľAD PRODUKTU 12 13 14 15 Power Full Charge Error 10 A 20 A START STOP Bad Battery DISPLAY V/A/% 20 A 10 9 Č. Označenia Funkcia pre výber napätia. Tlačidlo 12 V / 24 V Zobrazenie na displeji (12P alebo 24P) príslušne k voľbe.
Slovenčina 79 Č. Označenia Funkcia LED-kontrolka (červená) Zobrazenie zvoleného nabíjacieho prúdu (len v nabíjacom režime). 2 A / 10 A / 20 A Prepínateľné tlačidlom (2). Sieťový kábel so zástrčkou ako zdroj napätia. LED-kontrolka Power svieti, keď je sieťový kábel zapojený. svieti, keď...
POUžITIE 4. Před nabíjením zkontrolujte, jestli odpovídá nabíjecí napětí (12 V nebo 24 V), nastavené na nabíječce, napětí připojené baterie. Příliš vysoké Pred použitím nabíjecí napětí může vést k poškození nebo zničení připojené baterie. Varovanie! Spustenie procesu nabíjania Pred použitím / nasadením prístroja si dôkladne prečítajte návod na používanie batérie ako aj vozidla...
º 14,35 V 28,7 V 7. Zástrčku vytiahnite z 230 V elektrickej zásuvky. 8. Nabíjačku odpojte od batérie. Doba nabíjania v hodinách (cca.) Model LT20 Nabíjací 10 A 20 A prúd Batéria- 12 V / 24 V 12 V / 24 V 12 V (max.)
Ukončenie procesu nabíjania a odpojenie Krok č. 1: Kontrola stavu nabíjačky Nabíjačka skontroluje stav batérie a vypočíta po- trebné nabíjacie parametre. 1. Nabíjanie ukončite stlačením tlačidla „START / STOP“ (3). Krok č. 2: Desulfatizácia (revitalizácia) 2. Najskôr vytiahnite zástrčku z 230 V elektrickej •...
ČISTENIE, STAROSTLIVOSť A ÚDRžBA • Po každom ukončení nabíjacieho procesu vyčistite svorky. Aby ste predišli korózii, utrite každú baté- riovú tekutinu, ktorá sa môže eventuálne dostať do kontaktu so svorkami. • Keď prístroj skladujete, dôkladne navite kábel. Tým predídete prípadným poškodeniam kábla a prístroja.
