6.5. MONTAGGIO
TERGIPAVIMENTO

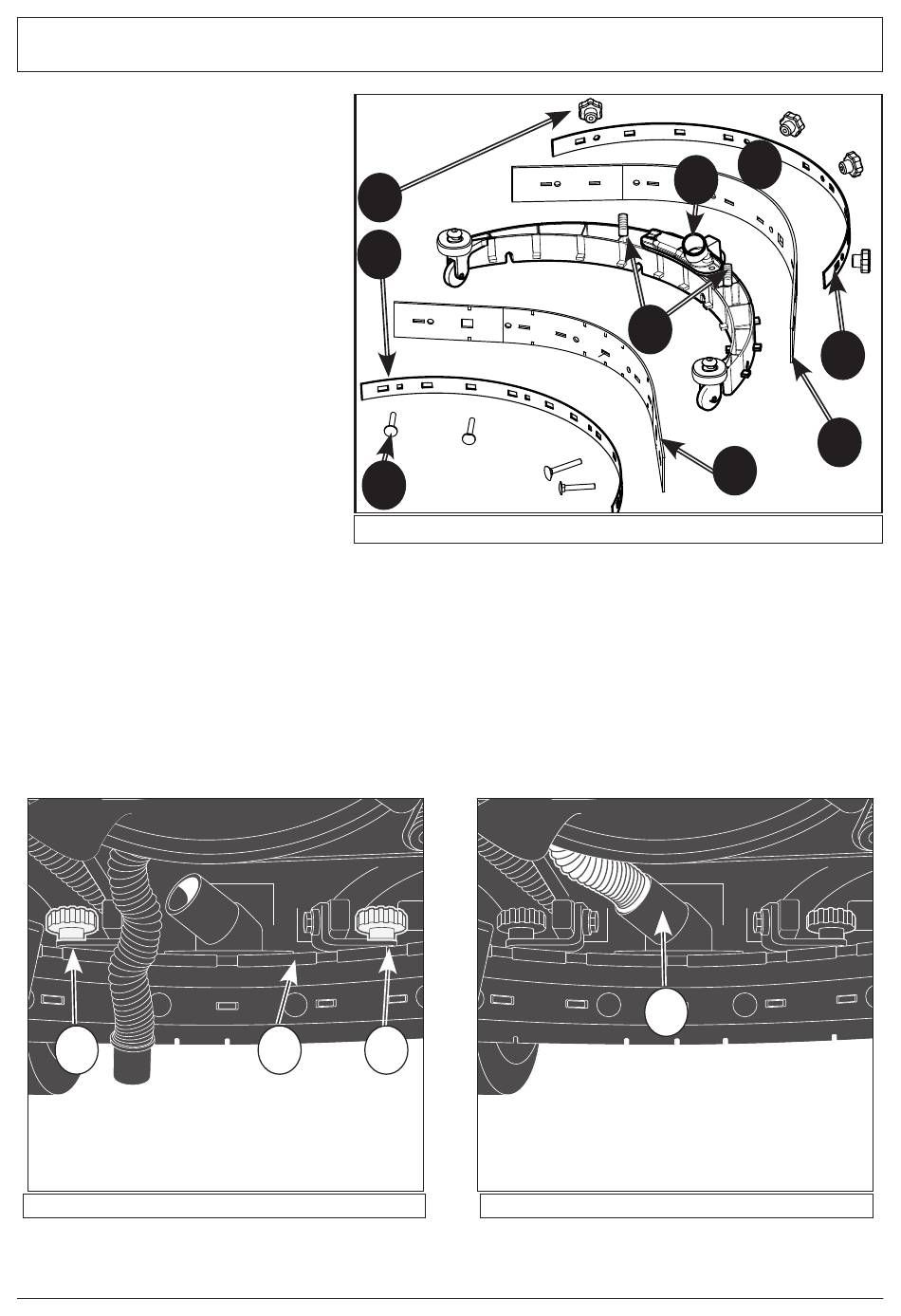

Infilare i perni di fissaggio del tergipa-
vimento ( Foto 22bis - E) nei fori situati
sul supporto del tergipavimento ( Foto
22 - A ).
Fissare il tergipavimento al supporto av-
vitando i due pomelli ( Foto 22 - B ) sui
perni di fissaggio del tergipavimento.
Inserire saldamente il tubo di aspirazione
proveniente dalla macchina nel raccordo
di innesto posto sul corpo del tergipavi-
mento ( Foto 23 - B ).
6.6. SMONTAGGIO
TERGIPAVIMENTO
Scollegare il tubo di aspirazione dal rac-
cordo di innesto posto sul corpo del ter-
gipavimento ( Foto 23 - B ).
Svitare i due pomelli ( Foto 22 - B ) e tirare
verso il basso il tergipavimento per libe-
rarlo dalla propria sede.
B
A) Supporto del tergipavimento
B) Pomello di fissaggio del tergipavimento
6 . INFORMAZIONI DI UTILIZZO
A) Pomelli smontaggio lame del tergipavimento
B) Listello di bloccaggio della lama del tergipavimento
C) Bulloni di fissaggio lame del tergipavimento
D) Lama posteriore del tergipavimento
E) Pernio di fissaggio del tergipavimento
F) Raccordo di innesto del tubo di aspirazione
G) Listello anteriore di bloccaggio della lama del tergipavimento
H) Lama anteriore del tergipavimento
A
Foto 22
A
B
C
B
B) Raccordo di innesto del tubo di aspirazione
17
F
E
D
Foto 22 bis
B
Foto 23
E
G
H
