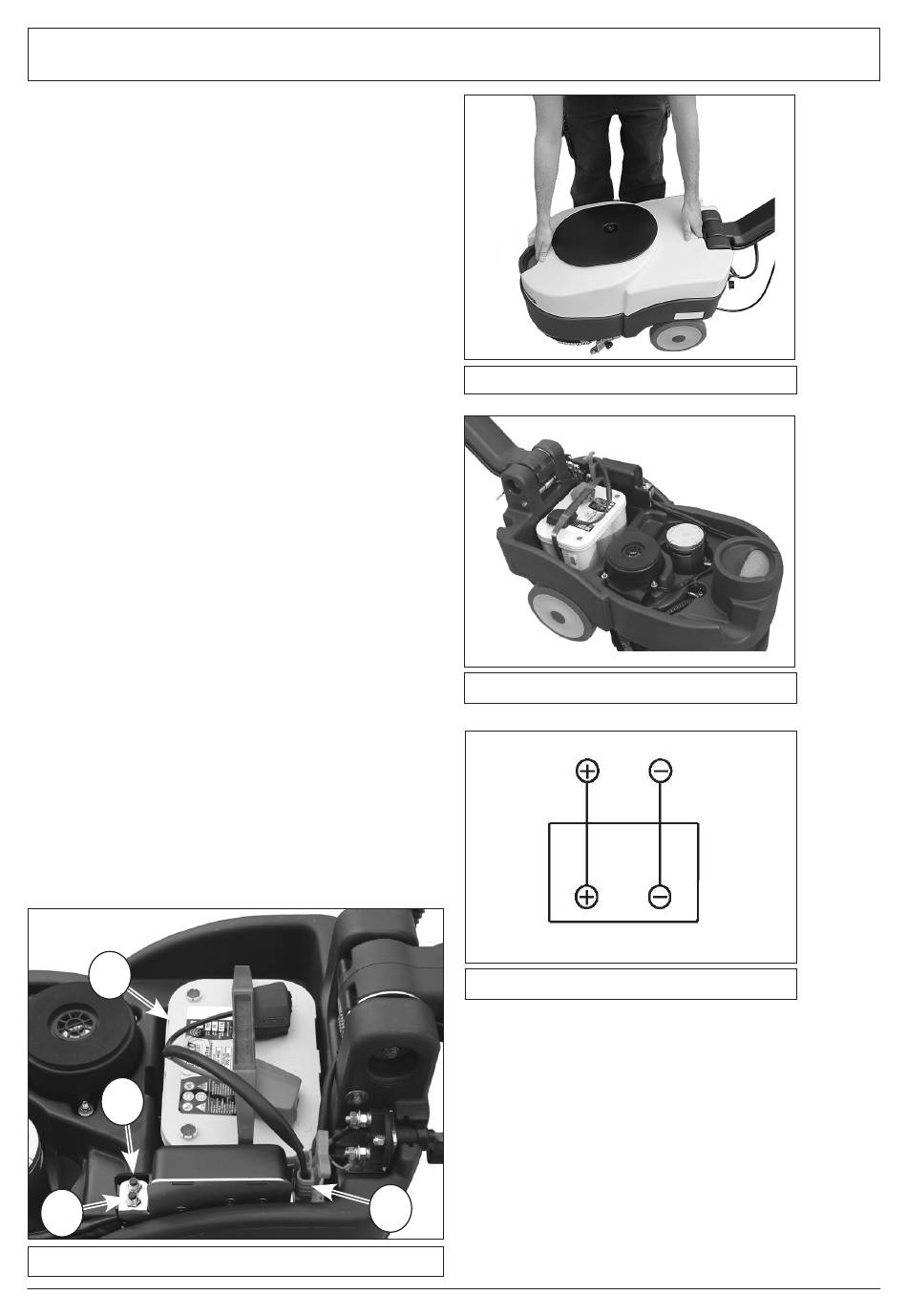

5.2. INSTALACIÓN DE LA BATERÍA
El alojamiento de la batería es situado a l'interior del
depósito del agua limpia ( Foto 14 ) y para el acceso
se necesita de desmontar el depósito de recuperación;
para desmontar el depósito de recuperación, desco-
nectar el tubo de aspiración de su alojamiento ( Foto
4 - B ) y subir el deposito posicionando las manos en las
aberturas a las extremidades del deposito ( Foto 13 ).
Instalar la batería en el alojamiento correspondiente
( Foto 14 ) comprobando detenidamente que sea en
perfectas condiciones.
5.2.1. CONEXIÓN DE LA BATERÍA
• Fije el cableado batería a la batería conectando
los bornes exactamente y sólo en los polos marca-
dos con el mismo símbolo (cableado rojo "+", ca-
bleado negro "-") según el esquema de conexión
de la batería en la foto 15.
¡Un eventual cortocircuito de la batería puede oca-
sionar explosiones!
Una vez haya comprobado que todos los mandos en
el panel estén en posición "0" o en reposo, conecte el
conector de la batería al conector posicionado su el
cuerpo de la máquina ( Foto 16 - B ).
En la Foto 16 se mostra como se debe conectar la
batería
• Cierre el vano batería posicionando de nuevo el
depósito de recuperación y preste atención a no apri-
sionar ningún cable.
A
D
C
5. INFORMACIONES SOBRE LA INSTALACIÓN
Foto 16
A) Batería 12V con cablaje
B) Conector de la batería
C) Disyuntor térmico del motor de aspiración
D) Disyuntor térmico del motor cepillo
B
109
Foto 13
Foto 14
Foto 15
