Agilent Technologies TriScroll 300 Handbuch Seite 16

Zusammenbau der TriScroll (Fortsetzung)
8
Trocken laufende TriScroll 300 VakuumpPumpe

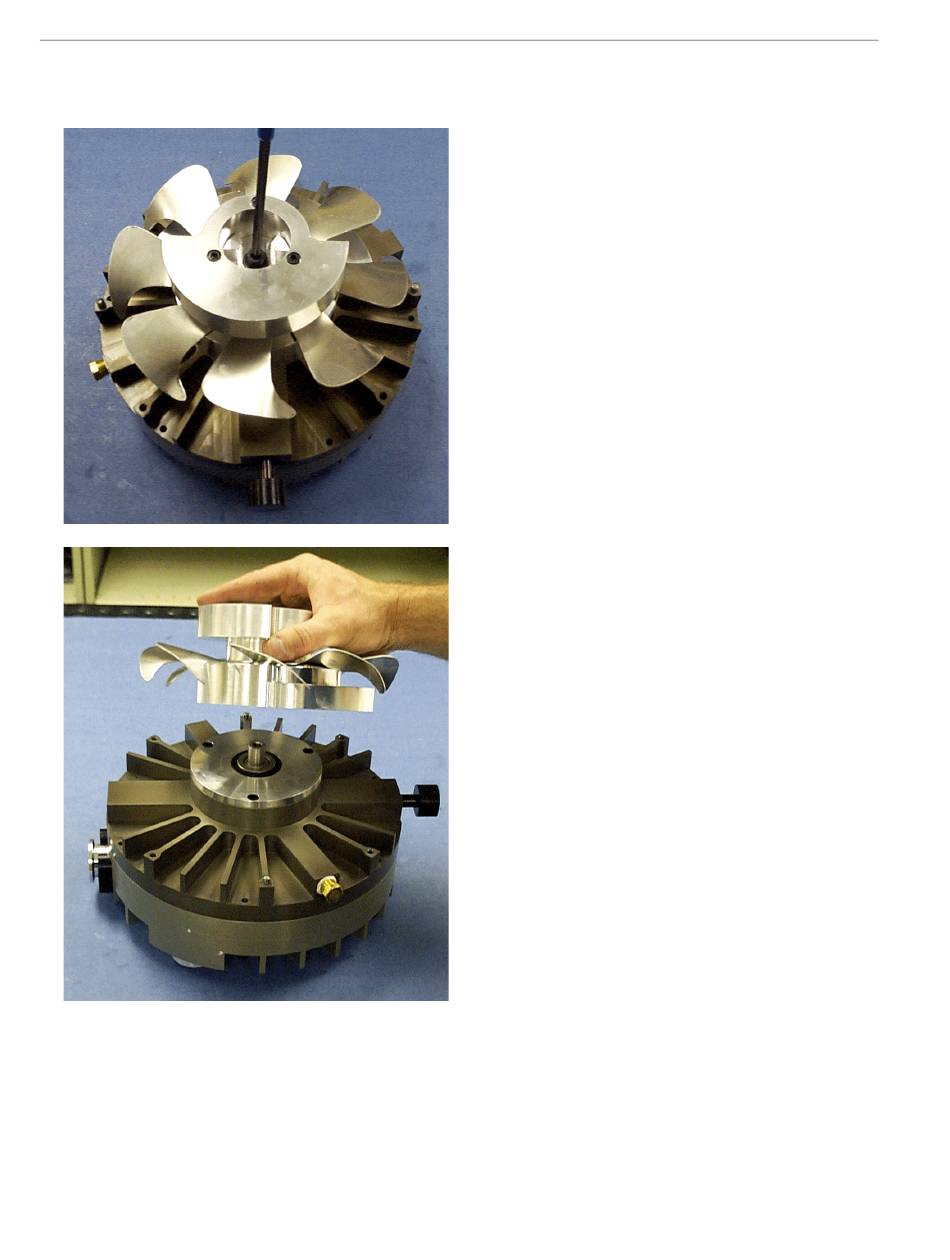

1. Stecken Sie den Schlüssel in den Schlitz in
der Kurbelwelle ein.
2. Schieben Sie die Gebläseeinheit auf den
einrastenden Schlüssel in der Kurbelwelle
und gegen das Dichtungsabstandsstück.
3. Befestigen Sie die Gebläseeinheit mit der
M8x12 Schraube und Unterlegscheibe, die
zuvor unter Schritt5 an Seite 5 entfernt
wurden, an der Kurbelwelle.
