français
3 Pièce de recouvrement
La pièce de recouvrement recouvre l'empla‐
cement prévu pour un Smart Connector 2 A.
4 Filtre à air
Le filtre à air filtre l'air aspiré par le moteur.
5 Réglette de suspension à trous
La réglette de suspension à trous est prévue
pour l'accrochage du système de portage.
6 Poignée de commande
La poignée de commande sert à commander,
tenir et mener la débroussailleuse.
7 Gâchette de commande
La gâchette de commande met la débrous‐
sailleuse en marche et l'arrête.
8 Blocage de gâchette de commande
Le blocage de gâchette de commande déver‐
rouille la gâchette de commande.
9 Bouton de déverrouillage
Le bouton de déverrouillage permet la mise
en marche de la débroussailleuse et le
réglage du niveau de puissance.
10 DEL
Les DEL indiquent le niveau de puissance
actuellement réglé.
11 Vis à garrot
La vis à garrot serre le tube du guidon sur le
support de guidon.
12 Guidon
Le guidon relie la poignée de commande et
l'autre poignée avec le tube.
13 Poignée
La poignée sert à tenir et mener la débrous‐
sailleuse.
14 Tube
Le tube relie les différents composants.
15 Trou pour mandrin de calage
Trou prévu pour l'introduction du mandrin de
calage.
16 Mandrin de calage
Le mandrin de calage permet de bloquer l'ar‐
bre pour le montage d'un outil de coupe.
17 Carter de réducteur
Le carter de réducteur recouvre le réducteur.
2
La pièce de recouvrement fait partie du carter du moteur. N'enlever la pièce de recouvrement que
pour monter un Smart Connector 2 A et la conserver précieusement pour pouvoir la remonter ultérieu‐
rement. N'utiliser la débroussailleuse que si la pièce de recouvrement est montée ou si un Smart Con‐
nector 2 A est monté.
26
2
18 Bouchon fileté
Le bouchon fileté obture l'orifice d'introduction
de la graisse à réducteur STIHL.
19 DEL
Les diodes électroluminescentes (DEL) indi‐
quent le niveau de charge de la batterie et
signalent des dérangements.
20 Touche
La touche active les DEL qui se trouvent sur
la batterie.
21 Batterie
La batterie fournit à la débroussailleuse
l'énergie nécessaire au fonctionnement.
# Plaque signalétique avec numéro de machine

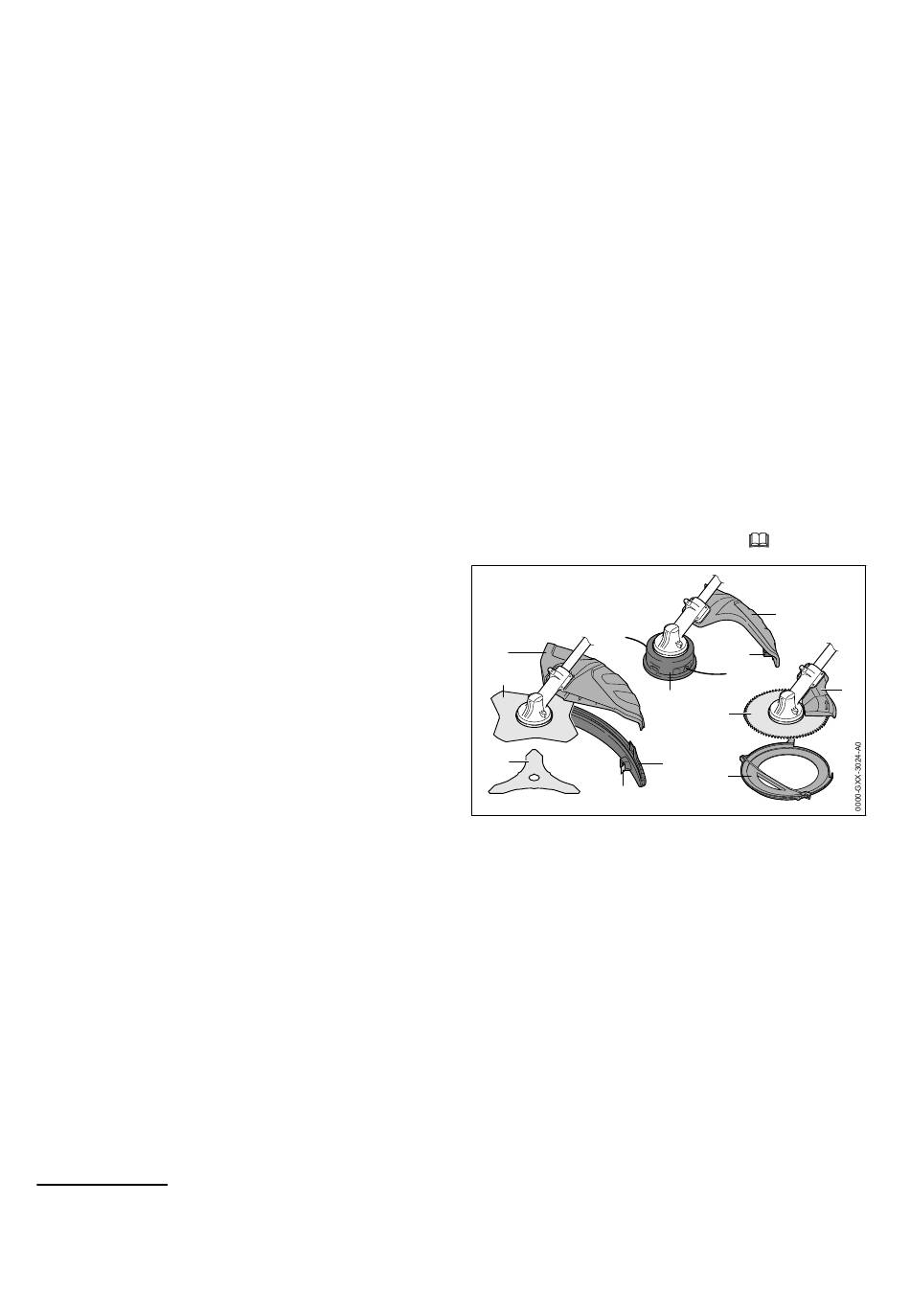

3.2 Capots protecteurs et outils de
coupe
Les illustrations des capots protecteurs et des
outils de coupe sont données à titre d'exemples.
Les combinaisons autorisées sont indiquées
dans la présente Notice d'emploi,
1
2
3
4
1 Capot protecteur universel
Le capot protecteur universel protège l'utilisa‐
teur contre les objets projetés et contre le ris‐
que de contact avec l'outil de coupe.
2 Couteau à herbe
Le couteau à herbe coupe l'herbe et la mau‐
vaise herbe.
3 Couteau à taillis
Le couteau à taillis coupe les broussailles, les
repousses (taillis).
3 Vue d'ensemble
21.
6
4
7
9
5
10
0458-602-9421-B
