Menü Anlageneinstellungen

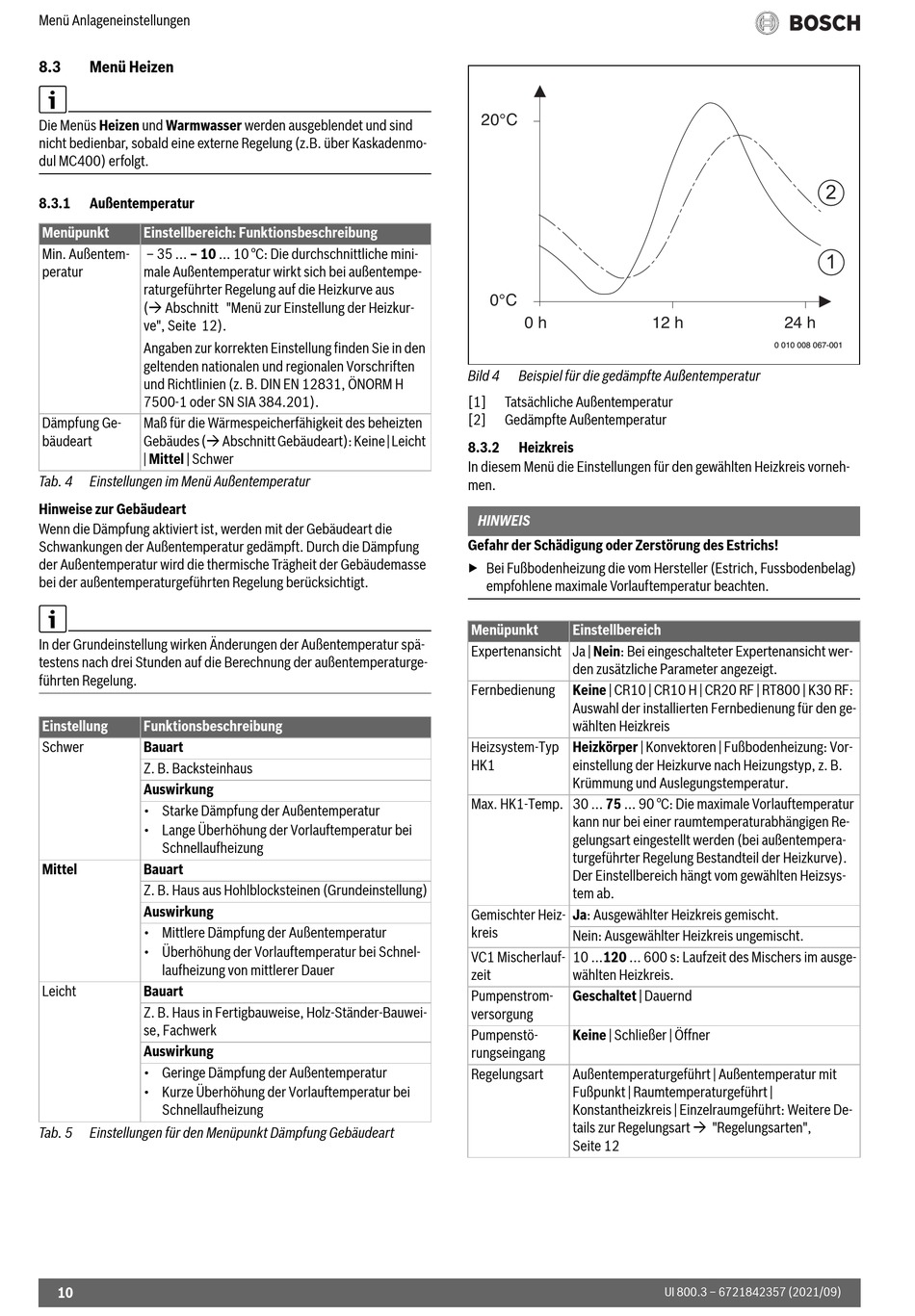

8.3 Menü Heizen
Die Menüs Heizen und Warmwasser werden ausgeblendet und sind
nicht bedienbar, sobald eine externe Regelung (z.B. über Kaskadenmo-
dul MC400) erfolgt.
8.3.1 Außentemperatur
Menüpunkt Einstellbereich: Funktionsbeschreibung
Min. Außentem- – 35 ... – 10 ... 10 °C: Die durchschnittliche mini-
peratur male Außentemperatur wirkt sich bei außentempe-
raturgeführter Regelung auf die Heizkurve aus
( Abschnitt "Menü zur Einstellung der Heizkur-
ve", Seite 12).
Angaben zur korrekten Einstellung finden Sie in den
geltenden nationalen und regionalen Vorschriften
und Richtlinien (z. B. DIN EN 12831, ÖNORM H
7500-1 oder SN SIA 384.201).
Dämpfung Ge- Maß für die Wärmespeicherfähigkeit des beheizten
bäudeart Gebäudes ( Abschnitt Gebäudeart): Keine | Leicht
| Mittel | Schwer
Tab. 4 Einstellungen im Menü Außentemperatur
Hinweise zur Gebäudeart
Wenn die Dämpfung aktiviert ist, werden mit der Gebäudeart die
Schwankungen der Außentemperatur gedämpft. Durch die Dämpfung
der Außentemperatur wird die thermische Trägheit der Gebäudemasse
bei der außentemperaturgeführten Regelung berücksichtigt.
In der Grundeinstellung wirken Änderungen der Außentemperatur spä-
testens nach drei Stunden auf die Berechnung der außentemperaturge-
führten Regelung.
Einstellung Funktionsbeschreibung
Schwer Bauart
Z. B. Backsteinhaus
Auswirkung
• Starke Dämpfung der Außentemperatur
• Lange Überhöhung der Vorlauftemperatur bei
Schnellaufheizung
Mittel Bauart
Z. B. Haus aus Hohlblocksteinen (Grundeinstellung)
Auswirkung
• Mittlere Dämpfung der Außentemperatur
• Überhöhung der Vorlauftemperatur bei Schnel-
laufheizung von mittlerer Dauer
Leicht Bauart
Z. B. Haus in Fertigbauweise, Holz-Ständer-Bauwei-
se, Fachwerk
Auswirkung
• Geringe Dämpfung der Außentemperatur
• Kurze Überhöhung der Vorlauftemperatur bei
Schnellaufheizung
Tab. 5 Einstellungen für den Menüpunkt Dämpfung Gebäudeart
10
20°C
0°C
0 h
Bild 4 Beispiel für die gedämpfte Außentemperatur
[1] Tatsächliche Außentemperatur
[2] Gedämpfte Außentemperatur
8.3.2

Heizkreis

In diesem Menü die Einstellungen für den gewählten Heizkreis vorneh-
men.
HINWEIS
Gefahr der Schädigung oder Zerstörung des Estrichs!
▶ Bei Fußbodenheizung die vom Hersteller (Estrich, Fussbodenbelag)
empfohlene maximale Vorlauftemperatur beachten.
Menüpunkt Einstellbereich
Expertenansicht Ja | Nein: Bei eingeschalteter Expertenansicht wer-
den zusätzliche Parameter angezeigt.
Fernbedienung Keine | CR10 | CR10 H | CR20 RF | RT800 | K30 RF:
Auswahl der installierten Fernbedienung für den ge-
wählten Heizkreis
Heizsystem-Typ Heizkörper | Konvektoren | Fußbodenheizung: Vor-
HK1 einstellung der Heizkurve nach Heizungstyp, z. B.
Krümmung und Auslegungstemperatur.
Max. HK1-Temp. 30 ... 75 ... 90 °C: Die maximale Vorlauftemperatur
kann nur bei einer raumtemperaturabhängigen Re-
gelungsart eingestellt werden (bei außentempera-
turgeführter Regelung Bestandteil der Heizkurve).
Der Einstellbereich hängt vom gewählten Heizsys-
tem ab.
Gemischter Heiz- Ja: Ausgewählter Heizkreis gemischt.
kreis
Nein: Ausgewählter Heizkreis ungemischt.
VC1 Mischerlauf- 10 ...120 ... 600 s: Laufzeit des Mischers im ausge-
zeit wählten Heizkreis.
Pumpenstrom- Geschaltet | Dauernd
versorgung
Pumpenstö- Keine | Schließer | Öffner
rungseingang
Regelungsart Außentemperaturgeführt | Außentemperatur mit
Fußpunkt | Raumtemperaturgeführt |
Konstantheizkreis | Einzelraumgeführt: Weitere De-
tails zur Regelungsart  "Regelungsarten",
Seite 12
12 h 24 h
0 010 008 067-001
UI 800.3 – 6721842357 (2021/09)
2
1
