CAME AX302304 Montageanleitung Seite 9

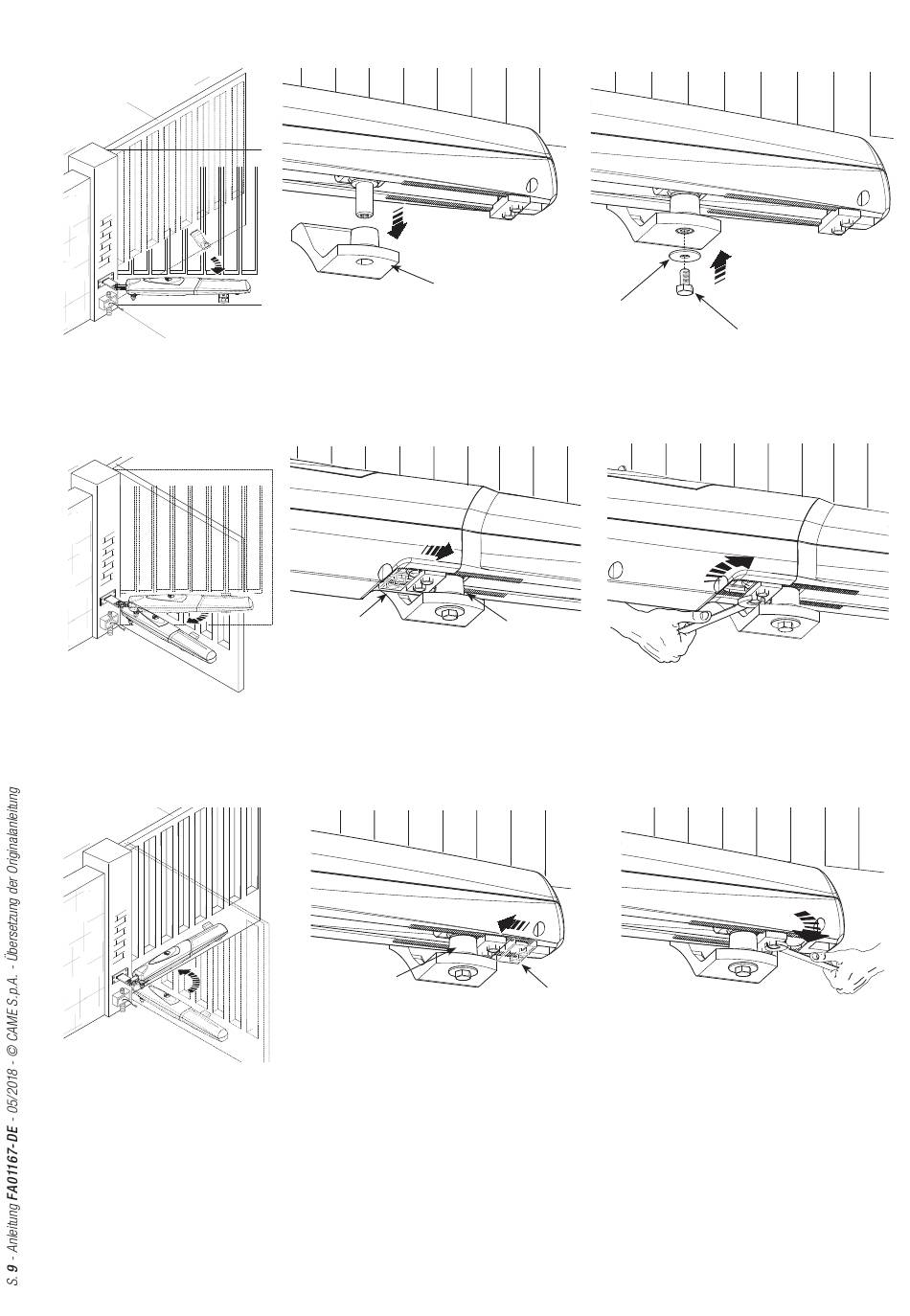

Torfl ügel öff nen, den Drehstift in das Loch der Torverankerung einführen und mit Einlegscheibe und Schraubmutter befestigen.
Getriebemotor entriegeln (siehe Abschnitt über manuelle Entriegelung), den Torfl ügel so weit wie möglich öff nen, die Muttern des
mechanischen Blocks bei Aufl auf lockern, diesen mit dem Kopfstift positionieren und befestigen.
Torfl ügel schließen, die Muttern des mechanischen Blocks bei Zulauf lockern, diesen mit dem Kopfstift positionieren und
befestigen.
Verankerung Tor
Mechanischer
toranschlag im
aufl auf
Verankerungsdrehstift
Einlegscheibe UNI6593 Ø8
Verankerungsdrehstift
Mechanischer toranschlag im
zulauf
Schraube UNI5739 M8x10
