- Seite 1 DREHTORANTRIEB INSTALLATIONSANLEITUNG AX302304 AX402306 / AX412306 AX71230 Deutsch...
-
Seite 2: Wichtige Sicherheitshinweise
Weise funktionieren • Wenn nötig verwenden. Anderweitige Verwendung des Geräts ist demzu- Warnhinweise (z. B. Torwarnschild) gut sichtbar anbringen. folge gefährlich. Die CAME Cancelli Automatici S.p.A. haftet Anweisungen und Empfehlungen nicht für durch ungeeignete, unsachgemäße und fehlerhaf- für den Verwender... -
Seite 3: Allgemeine Geschäftsbedingungen
Allgemeine Geschäftsbedingungen 1. ALLGEMEINE BESTIMMUNGEN Diese AGBs gelten für alle Kaufverträge, die Materialien der Came Cancelli Automatici S.p.A. (im Folgenden „die Firma“) betreffen. 2. ANGEBOTE / KOSTENVORANSCHLÄGE Angebote der Firma gelten höchstens für 30 Tage ab Zustelldatum. 3. AUFTRÄGE Der Kaufvertrag ist ab der schriftlichen Auftragsbestätigung seitens der Came Cancelli Automatici S.p.A. bzw. mit der Lieferung der bestellten Produkte seitens der Firma gültig. -
Seite 4: Verwendungszweck Und Verwendungsbedingungen

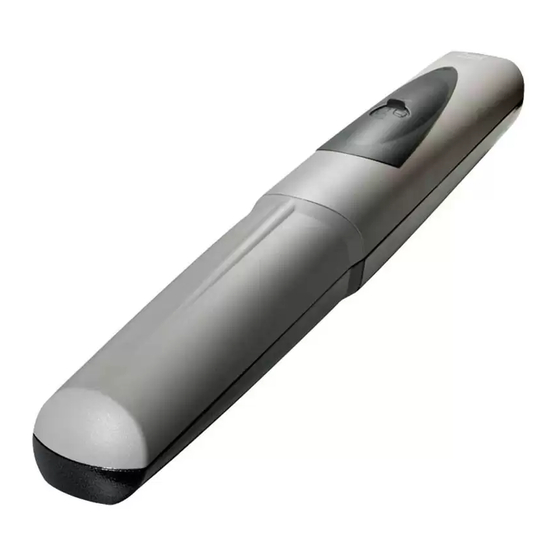

4 Beschreibung 4.1 Getriebemotor Dieses Produkt wurde von der CAME cancelli automatici s.p.a. gemäß den geltenden Sicherheitsvorschriften entwickelt und produziert. Garantie- ausgenommen Verletzungen - 24 Monate. Der Getriebemotor besteht aus zwei Aluhalbschalen in deren Inneren sich der Getriebemotor mit Enconder und Elektroblockierung befi ndet –... - Seite 5 12) Schraube M8x10 UNI5739 zur Befestigung des Torhalteplatte Pfosten auf dem Zapfen 5) Buchse 13) Halteplatte 6) Mutter M8 UNI 5588 zur Befestigung Halteplatte Pfosten 14) Schutzklappe Entriegelungseinheit 7) Kabeldurchlass AX71230 AX302306 - AX402306 - AX412306 4.4 Bemaßung AX302304 AX402306 AX412306 AX71230 1100 (mm) 1180...
-
Seite 6: Installation
5 Installation Die Installation muss von qualifiziertem und fachkundigem Personal gemäß den geltenden Vorschriften durchgeführt werden. 5.1 Vorherige Überprüfungen Vor der Installation sind folgende Kontrollen vorzunehmen: • Einen geeigneten ganzpoligen Trennschalter mit einem Höchstabstand zwischen den Kontakten von mehr als 3 mm zur Unter brechung der Stromversorgung vorsehen. -
Seite 7: Installation Des Antriebes
5.4 Standardanlage 1) Antrieb AXO 2) Motorsteuerung 3) Außenantenne 4) Warnleuchte 5) Taster 6) Lichtschranken 7) Kabelschacht 8) Mechanische Torblocker 9) LichtschrankenSäule 5.5 Installation des Antriebes Bei den folgenden Figuren handelt es sich nur um Beispiele, da der für die Anbringung von Antrieb und Zubehör benötigte Raum von der Größe abhängt. - Seite 8 Schubkraft des Getriebemotors. Durch Erhöhen des Maßes A erhöhen sich Öffnungswinkel und Öffnungsgeschwindigkeit des Torfl ügels und verringert sich die Schubkraft des Getriebemotors. Verankerung Pfeiler Verankerung Tor AX302304 - AX402306 - AX412306 AX71230 Torflügel bis 4 m Torflügel bis 7 m Öffnungswinkel...
- Seite 9 Achsbuchse (geschmiert) in das Loch in der Pfeilerverankerung einführen. Die Verankerung verfügt über Löcher, die eine Veränderung des Öffnungswinkels ermöglichen. Das Gelenk an der Verankerung befestigen. Schraube M8 x 35 Achsbuchse Gelenkhalterung AX302304 Mutter UNI 7474 M8 AX402306 - AX412306 Achsbuchse Gelenkhalterung...
- Seite 10 Torfl ügel öffnen, den Drehstift in das Loch der Torverankerung einführen und mit Einlegscheibe und Schraubmutter befestigen. Verankerung Tor Einlegscheibe UNI6593 Ø8 Schraube UNI5739 M8x10 Getriebemotor entriegeln (siehe Abschnitt über manuelle Entriegelung), den Torfl ügel so weit wie möglich öffnen, die Muttern des mechanischen Blocks bei Aufl...
-
Seite 11: Manuelle Entriegelung Des Getriebemotors
5.6 Manuelle Entriegelung des Getriebemotors Schutzklappe des Entriegelungsblocks öffnen (aufschieben), Schlüssel einstecken und drehen. 5.7 Anschluss an Steuerung Für den elektrischen Anschluss, Kabelschacht und Abzweigdosen verwenden. Anschluss des 230V a.c. Getriebemotors mit Zulaufverzögerung. ZM3E Motorsteuerung Anschluss des 230V a.c. Getriebemotors mit Aufl... -
Seite 12: Installation Bei Sich Nach Außen Öffnendem Torflügel
5.8 Installation bei sich nach außen öffnendem Torflügel Zusätzliche Halteplatte (nicht inbegriffen) TABELLE 1 TABELLE 2 Öffnung Öffnung (mm) (mm) (mm) (mm) (mm) (mm) 90° 1100 90° Die Halteplatte Pfosten an die zusätzliche Halteplatte (nicht inbegriffen) schweißen. Bei geöffnetem Tor die Platten am Pfosten befestigen, dabei die Maße „A“... - Seite 13 Torfl ügel völlig schließen, posizionare il fermo meccanico in battuta con il perno attacco e fi ssarlo. Verankerungsdrehstift Mechanischer toranschlag im aufl auf Torfl ügel völlig öffnen, posizionare il fermo meccanico in battuta con il perno attacco e fi ssarlo. Verankerungsdrehstift Mechanischer toranschlag im zulauf...
-
Seite 14: Sicherheitshinweise
6 Sicherheitshinweise Wichtige allgemeine Sicherheitshinweise Dieses Produkt muss ausschließlich zu dem Zweck verwendet werden, für den es entwickelt wurde. Andere Verwendungszwecke sind missbräuchlich und gefährlich. Der Hersteller ist nicht für etwaige durch missbräuchliche, fehlerhafte und unangemessene Verwendung verursachte etwaige Schäden verantwortlich. Nicht im Bereich der Scharniere oder der sich bewegenden Teile eingreifen. Nicht in den Bewegungsradius des Tores eintreten. -
Seite 15: Wartung
7 Wartung 7.1 Regelmäßige Wartung Die regelmäßige Wartung durch den Verwender besteht aus: Säuberung der Lichtschranken; Überprüfung der Funktion der Sicherheitsvorrichtungen; Entfernung etwaiger Hindernisse, die den korrekten Betrieb des Antriebs verhindern. Eine regelmäßige Kontrolle der Schmierung und der Halteschrauben des Antriebs ist ratsam. Um die Sicherheitsvorrichtungen zu überprüfen, während des Zulaufs einen Gegenstand vor den Lichtschranken bewegen. -
Seite 16: Außerplanmäßige Wartung
Kontrollbuch in das die vom Verwender regelmäßigen Wartungsmaßnahmen (alle 6 Monate) eingetragen werden. Datum Bemerkungen Unterschrift 7.3 Außerplanmäßige Wartung Die folgende Tabelle dient der Eintragung von außerplanmäßigen Wartungsmaßnahmen, Reparationen und Verbesserungen, die von Fachfirmen durchgeführt wurden. N.B. außerplanmäßige Wartungsmaßnahmen müssen von Fachleuten durchgeführt werden. Kontrollbuch für außerplanmäßige Wartung Stempel Installateur Name des Fachmanns... -
Seite 17: Abbruch Und Entsorgung
___________________________________________________________________________________________ 8 Abbruch und Entsorgung CAME cancelli automatici s.p.a. folgt im Betrieb dem Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt.Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien sind, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Karton, Plastik usw.) können getrennt gesammelt mit dem normalen Hausmüll entsorgt werden. - Seite 18 (+33) 4 91 60 69 05 (+49) 71 5037830 (+49) 71 50378383 CAME Automatismos S.a. CAME Automatismos S.a. CAME Americas Automation Llc CAME Americas Automation Llc C/juan De Mariana, N. 17-local 1560 Sawgrass Corporate Pkwy, 4th Floor 28045 Madrid -...
