- Seite 1 Drehtorantrieb FA01167-DE AX302304 AX402306/AX412306 AX71230 MONTAGEANLEITUNG DE Deutsch...
-
Seite 2: Wichtige Sicherheitshinweise
FÜR DEN ES ENTWICKELT WÄHREND DES ZULAUFS EINEN GEGENSTAND DAVOR BEWEGEN WENN DER ANTRIEB REVERSIERT .A. H WURDE NDERE VERWENDUNGSZWECKE SIND GEFÄHRLICH IE CAME AFTET NICHT ODER STEHEN BLEIBT FUNKTIONIEREN DIE LICHTSCHRANKEN IN KORREKTER WEISE IES IST DIE FÜR DURCH UNGEEIGNETE UNSACHGEMÄSSE BZW... -
Seite 3: Verwendungszweck Und Verwendungsbedingungen

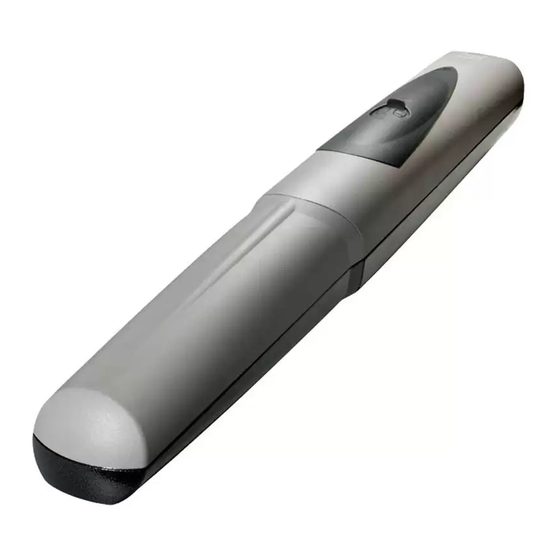

4 Beschreibung 4.1 Getriebemotor Dieses Produkt wurde von der CAME S.p.A. gemäß den geltenden Sicherheitsvorschriften entwickelt und produziert. Der Getriebe- motor besteht aus zwei Aluhalbschalen in deren Inneren sich der Getriebemotor mit Enconder und Elektroblockierung befi ndet – es handelt sich um ein Umlaufgetriebe mit Schneckenwelle Externe 230 V AC Antriebseinheit: 001AX302304 - selbst hemmende Motoreinheit mit Encoder für Torfl... -
Seite 4: Technische Daten
4.2 Technische Daten GETRIEBEMOTOR AX402306 / AX412306 GETRIEBEMOTOR AX71230 GETRIEBEMOTOR AX3024 / AX71230 Anschluss Motorsteuerung: 230 V AC Anschluss Motorsteuerung: 230 V AC Anschluss Motorsteuerung: 230 V AC 50/60Hz 50/60Hz 50/60Hz Anschluss Motor: 230 V AC 50/60Hz Anschluss Motor: 230 V AC 50/60Hz Anschluss Motor: 230 V AC 50/60Hz Max. -
Seite 5: Installation
5 Installation Die Installation muss von qualifiziertem und fachkundigem Personal gemäß den geltenden Vorschriften durchgeführt werden. 5.1 Vorherige Überprüfungen Vor der Installation sind folgende Kontrollen vorzunehmen: • Einen geeigneten ganzpoligen Trennschalter mit einem Höchstabstand zwischen den Kontakten von mehr als 3 mm zur Unter brechung der Stromversorgung vorsehen. -
Seite 6: Installation Des Antriebes
5.4 Standardanlage 1) Antrieb AXO 2) Motorsteuerung 3) Außenantenne 4) Warnleuchte 5) Taster 6) Lichtschranken 7) Kabelschacht 8) Mechanische Torblocker 9) LichtschrankenSäule 5.5 Installation des Antriebes Bei den folgenden Figuren handelt es sich nur um Beispiele, da der für die Anbringung von Antrieb und Zubehör benötigte Raum von der Größe abhängt. - Seite 7 Schubkraft des Getriebemotors. Durch Erhöhen des Maßes A erhöhen sich Öff nungswinkel und Öff nungsgeschwindigkeit des Torfl ügels und verringert sich die Schubkraft des Getriebemotors. Verankerung Pfeiler Verankerung Tor AX302304 - AX402306 - AX412306 AX71230 Torflügel bis 4 m Torflügel bis 7 m Öffnungswinkel...
- Seite 8 Die Torverankerung auf das Tor schweißen und dabei die in der Tabelle angegebenen Maße beachten. Anmerkung: Bei Antrieben des Typs AX71230 muss zwischen dem Tor und dem Haltebügel eine 10 mm starke Unterlage eingefügt werden. Anmerkung: bei Toren, die nicht aus Metall bestehen, die beiden Teile der Verankerung verschweißen und mit geeigneten Schrauben befestigen.
- Seite 9 Torfl ügel öff nen, den Drehstift in das Loch der Torverankerung einführen und mit Einlegscheibe und Schraubmutter befestigen. Verankerung Tor Einlegscheibe UNI6593 Ø8 Schraube UNI5739 M8x10 Getriebemotor entriegeln (siehe Abschnitt über manuelle Entriegelung), den Torfl ügel so weit wie möglich öff nen, die Muttern des mechanischen Blocks bei Aufl...
-
Seite 10: Manuelle Entriegelung Des Getriebemotors
5.6 Manuelle Entriegelung des Getriebemotors Schutzklappe des Entriegelungsblocks öff nen (aufschieben), Schlüssel einstecken und drehen. 5.7 Anschluss an Steuerung Für den elektrischen Anschluss, Kabelschacht und Abzweigdosen verwenden. Anschluss des 230 V AC Getriebemotors mit Zulaufverzögerung. ZM3E Motorsteuerung Anschluss des 230 V AC Getriebemotors mit Aufl... -
Seite 11: Installation Bei Sich Nach Außen Öffnendem Torflügel
5.8 Installation bei sich nach außen öffnendem Torflügel Zusätzliche Halteplatte (nicht inbegriff en) TABELLE 1 TABELLE 2 Öffnung Öffnung 90° 1100 90° Die Halteplatte Pfosten an die zusätzliche Halteplatte (nicht inbegriff en) schweißen. Bei geöff netem Tor die Platten am Pfosten befestigen, dabei die Maße „A“... - Seite 12 Torfl ügel völlig schließen, posizionare il fermo meccanico in battuta con il perno attacco e fi ssarlo. Verankerungsdrehstift Mechanischer toranschlag im aufl auf Torfl ügel völlig öff nen, posizionare il fermo meccanico in battuta con il perno attacco e fi ssarlo. Verankerungsdrehstift Mechanischer toranschlag im zulauf...
-
Seite 13: Wartung
7 Wartung Außerplanmäßige Wartung Vor jeder Wartungsmaßnahme Stromzufuhr unterbrechen, um Gefahr durch unbeabsichtigte Bewegung des Geräts zu vermeiden. ☞ Register für regelmäßige Wartungsmaßnahmen vom Benutzer durchzuführen (alle 6 Monate) Datum Anmerkungen Unterschrift... - Seite 14 Außerplanmäßige Wartung ⚠ Die folgende Tabelle dient der Eintragung von außerplanmäßigen Wartungsmaßnahmen, Reparaturen und Verbesserungen, die von Fachfirmen durchgeführt wurden. Außerplanmäßige Wartungsmaßnahmen müssen von Fachleuten durchgeführt werden. Register für außerplanmäßige Wartungsmaßnahmen Stempel Installateur Name des Fachmanns Tag des Eingriffs Unterschrift des Fachmanns Unterschrift des Auftraggebers Durchgeführter Eingriff ____________________________________________________________________________________ ____________________________________________________________________________________________________...
-
Seite 15: Problemlösung
8 Abbruch und Entsorgung CAME S.p.A. folgt im Betrieb dem Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt.Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien sind, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Karton, Plastik usw.) können getrennt gesammelt mit dem normalen Hausmüll entsorgt... - Seite 16 Der Inhalt der Anleitung kann jederzeit ohne Vorankündigung geändert werden. CAME S.p.A. Via Martiri Della Libertà, 15 31030 Dosson di Casier - Treviso - Italy tel. (+39) 0422 4940 - fax. (+39) 0422 4941...
