- Seite 1 Drehtorantrieb FA01337-DE ATS30AGS ATS50AGS ATS30AGR ATS50AGR Deutsch MONTAGEANLEITUNG...
- Seite 3 Konformität der Endmontage gemäß der Maschinenrichtlinie 2006/42/EG und den einschlägigen harmonisierten technischen Normen zu gewährleisten, sind im CAME Gesamtkatalog oder auf der Website www.came. com. aufgeführt. • Sämtliche Montagearbeiten nur bei unterbrochener Stromzufuhr ausführen. • Überprüfen, dass der angegebene Temperaturbereich für den Montageort geeignet ist.
-
Seite 4: Abbau Und Entsorgung

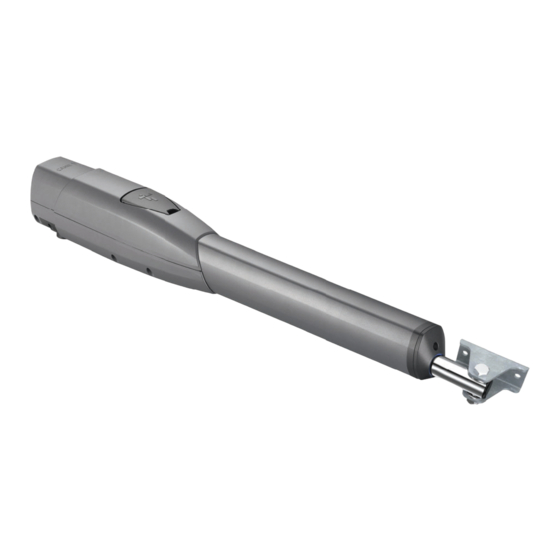

ABBAU UND ENTSORGUNG CAME S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können, getrennt gesammelt, mit dem normalen Hausmüll entsorgt werden. - Seite 5 Die Maßangaben sind, wenn nicht anders angegeben, in Millimetern. Beschreibung 801MP-0050 ATS30AGS - Selbsthemmender 230 V Teleskop-Antrieb mit Encoder für Drehtore mit C Max. bis 200 mm, Torflügelweite bis 3 m und 400 kg Gewicht. Farbe: grau RAL7024. 801MP-0060 ATS50AGS - Selbsthemmender 230 V Teleskop-Antrieb mit Encoder für Drehtore mit C Max. bis 200 mm, Torflügelweite bis 5 m und 400 kg Gewicht. Farbe: grau RAL7024.
-
Seite 6: Beschreibung Der Bestandteile
M12x60 UNI5737 Klappe für Zugang zu den Endschalter-Einstellschrauben Klappe für Zugang zur Entriegelungseinheit M12,1 UNI6592 Anschluss Ummantelung Pfeilerbeschlag Entriegelungsschlüssel Bowdenzugentriegelung* M12 UNI7474 Aufkleber - Schnittgefahr Hände *ATS30AGR *ATS50AGR M8x35 UNI5737 M8 UNI5588 Abmessungen 1320 ATS30AGS ATS30AGR 1550 ATS50AGS 1050 ATS50AGR... - Seite 7 Verwendungsbeschränkungen MODELLE ATS30AGS ATS50AGS Torflügelweite (m) Torflügelgewicht (kg) 1000 MODELLE ATS30AGR ATS50AGR Torflügelweite (m) Torflügelgewicht (kg) 1000 Bei mehr als 2,5 m weiten Torflügeln empfehlen wir ein Elektroschloss zu installieren. Technische Daten MODELLE ATS30AGS ATS50AGS ATS30AGR ATS50AGR Spannungsversorgung Motor (V)
-
Seite 8: Vorher Durchzuführen
INSTALLATION Die folgenden Abbildungen dienen nur als Beispiel. Der für die Montage des Antriebs und der Zusatzgeräte nötige Raum hängt vom Standort ab. Der Monteur wählt die beste Lösung. Die Abbildungen stellen einen links montierten Antrieb dar. Vorher durchzuführen Die für die Kabel notwendigen Leerrohre vom Kabelschacht aus verlegen und die notwendigen Verteilerdosen vorsehen. Die Anzahl der notwendigen Leerrohre hängt vom Anlagentyp und den vorgesehenen Zusatzgeräten ab. - Seite 9 Das Tor von Hand bis 90° oder 120° öffnen. Zuerst bestimmten, wo der Haltebeschlag am Tor festgemacht werden soll, und anschließend die Befestigungsposition für den Haltebeschlag am Torpfeiler. Die in der Tabelle angegebenen Maße beachten. ≥60 ATS30AGS ATS30AGR Toröffnung (°) C Max 90°...
-
Seite 10: Befestigung Der Halterungen
Befestigung der Halterungen Die Halterung mit Schrauben und Dübeln am Torpfeiler anbringen. Bei Torpfeilern aus Metall muss der Pfeilerbeschlag angeschweißt werden. Die Löcher in der Montageplatte des Beschlags ermöglichen die weitere Variation des Toröffnungswinkels. Den Beschlag mit Schrauben anbringen oder am Tor verschweißen. ø... -
Seite 11: Befestigung Des Antriebs
Befestigung des Antriebs Alle beweglichen Teile des Antriebs sorgfältig schmieren. Die selbstsichernde Mutter muss mäßig angezogen werden, um die reibungslose Bewegung des Teleskoparms im Torbeschlag nicht zu beeinträchtigen. ATS30AGR ATS50AGR... - Seite 12 VERDRAHTUNG Vor Eingriffen an der Steuerung die Stromzufuhr unterbrechen und die Notbatterien entfernen (sofern vorhanden). Um Zugang zur Klemmleiste zu bekommen, die Schutzabdeckung abnehmen. Steuereinheit Getriebemotor mit Auflaufverzögerung Getriebemotor mit Zulaufverzögerung Eingangsklemmleiste Spannungsversorgung 230 V AC - 50-60 HZ Gelb-grüner Draht...
-
Seite 13: Festlegung Der Endlagen Mit Mikro-Endschaltern
Festlegung der Endlagen mit Mikro-Endschaltern Stift zur Festlegung der Auflauf-Endlage Stift zur Festlegung der Zulauf-Endlage Mikro-Endschalter Die Mikroschalter sind am Ende ihres Hubs angebracht. Um den Mikroschalter um 10 mm in die eine oder andere Richtung zu bewegen, den Stift 20 mal drehen. Festlegung der Auflauf-Endlagen Den Getriebemotor entriegeln. - Seite 14 Schließen Sie das Tor von Hand. Zuerst bestimmten, wo der Haltebeschlag am Tor festgemacht werden soll, und anschließend die Befestigungsposition für den Haltebeschlag am Torpfeiler. Die in der Tabelle angegebenen Maße beachten. Zusätzliche Halterung (nicht enthalten) ATS30AGS ATS30AGR Toröffnung (°) 90°...
- Seite 15 Verdrahtung Vor Eingriffen an der Steuerung die Stromzufuhr unterbrechen und die Notbatterien entfernen (sofern vorhanden). Um Zugang zur Klemmleiste zu bekommen, die Schutzabdeckung abnehmen. Steuereinheit Getriebemotor mit Auflaufverzögerung Getriebemotor mit Zulaufverzögerung Eingangsklemmleiste Spannungsversorgung 230 V AC - 50-60 HZ Gelb-grüner Draht...
- Seite 16 Festlegung der Endlagen mit Mikro-Endschaltern Stift zur Festlegung der Zulauf-Endlage Stift zur Festlegung der Auflauf-Endlage Festlegung der Auflauf-Endlagen Den Getriebemotor entriegeln. Das Tor von Hand öffnen. Einen Öffnungsbefehl übertragen. Gleichzeitig den Stift zur Festlegung der Auflauf-Endlage GEGEN DEN UHRZEIGERSINN drehen, bis der Getriebemotor stoppt. Die Mutter des Stifts zur Festlegung der Endlagen nicht vollständig anziehen.
- Seite 17 ABSCHLIESSEND...
- Seite 18 MCBF Modelle ATS30AGS-ATS30AGR ATS50AGS-ATS50AGR 2 m - 800 kg 120000 2,5 m - 600 kg 110000 3 m - 400 kg 100000 2 m - 1000 kg 120000 2,5 m - 800 kg 110000 3 m - 600 kg 100000...
