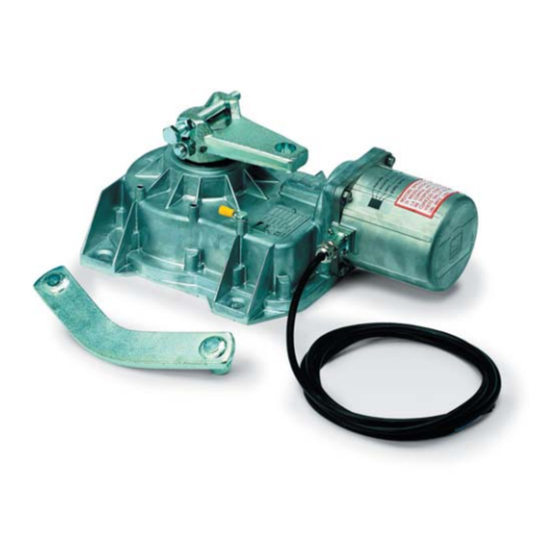

CAME FROG Serie Installationsanleitung
Unterflur-drehtorantrieb
Vorschau ausblenden
Andere Handbücher für FROG Serie:
- Montageanleitung (17 Seiten) ,
- Installationsanleitung (15 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für CAME FROG Serie
Inhaltszusammenfassung für CAME FROG Serie

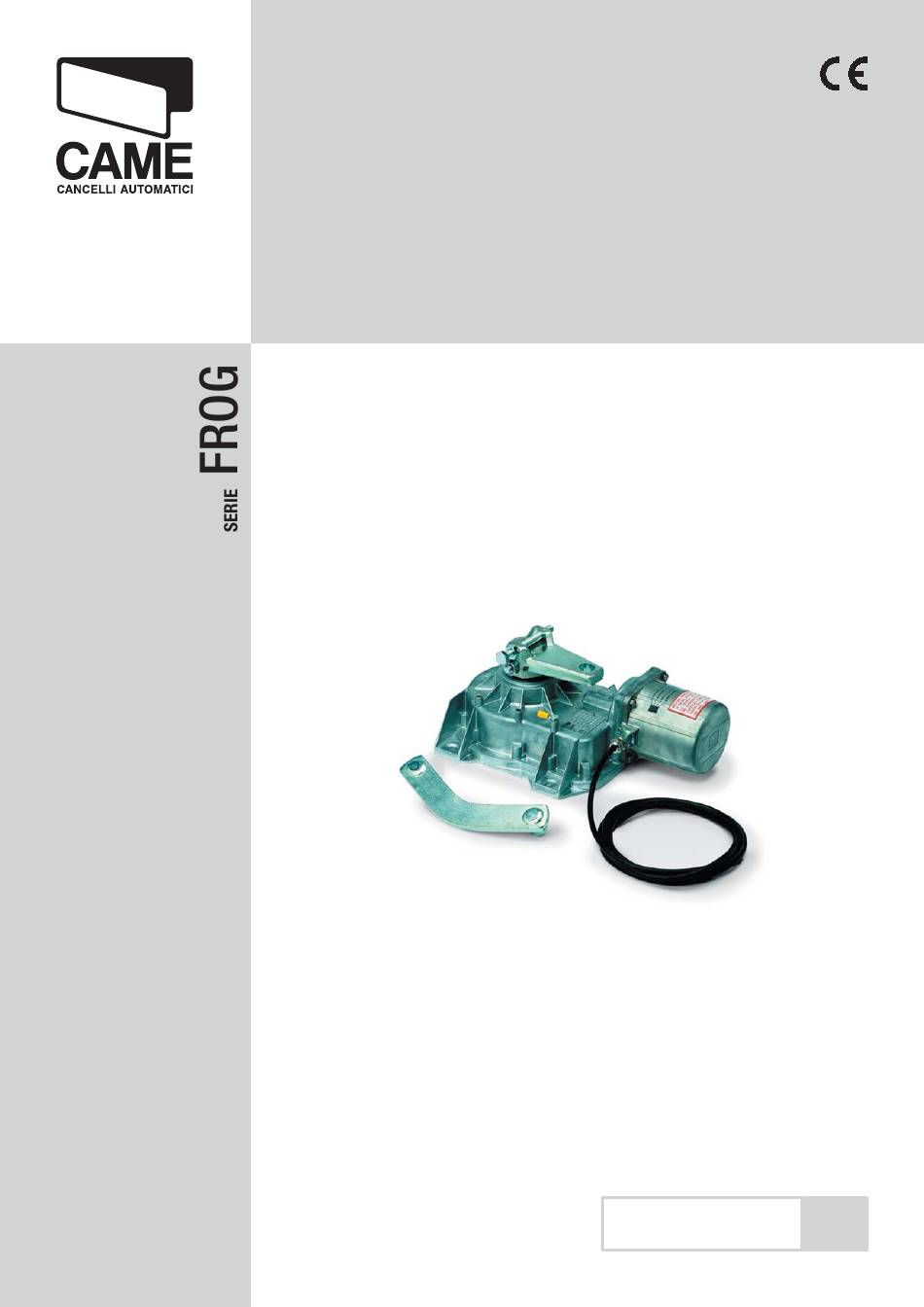

- Seite 1 UNTERFLUR-DREHTORANTRIEB INSTALLATIONSANLEITUNG FROG-A 230V / FROG-AV / FROG-AE Deutsch...
- Seite 2 Weise funktionieren • Wenn nötig verwenden. Anderweitige Verwendung des Geräts ist demzu- Warnhinweise (z. B. Torwarnschild) gut sichtbar anbringen. folge gefährlich. Die CAME Cancelli Automatici S.p.A. haftet Anweisungen und Empfehlungen nicht für durch ungeeignete, unsachgemäße und fehlerhaf- für den Verwender...
-
Seite 3: Allgemeine Geschäftsbedingungen
Allgemeine Geschäftsbedingungen 1. ALLGEMEINE BESTIMMUNGEN Diese AGBs gelten für alle Kaufverträge, die Materialien der Came Cancelli Automatici S.p.A. (im Folgenden „die Firma“) betreffen. 2. ANGEBOTE / KOSTENVORANSCHLÄGE Angebote der Firma gelten höchstens für 30 Tage ab Zustelldatum. 3. AUFTRÄGE Der Kaufvertrag ist ab der schriftlichen Auftragsbestätigung seitens der Came Cancelli Automatici S.p.A. bzw. mit der Lieferung der bestellten Produkte seitens der Firma gültig. - Seite 4 *Anmerkung: Es ist empfehlenswert, den Torflügel mit einem Elektroschloss auszustatten. 3 Bezugsnormen CAME automatische antriebe verfügt über die Zertifizierung ISO 9001:2000 Qualitätsmanagement und ISO 14001 Umweltma- nagement. CAME entwickelt und produziert ausschließlich in Italien. Für das besagte Produkt wurden die nachstehenden Bezugsnormen berücksichtigt: siehe Konformitätserklärung.
-
Seite 5: Installation
4.3 Bemaßung 5 Installation Die Installation muss von qualifiziertem und fachkundigem Personal gemäß den geltenden Vorschriften durchgeführt werden. 5.1 Vorherige Überprüfungen Vor der Installation sind folgende Kontrollen vorzunehmen: • Einen geeigneten ganzpoligen Trennschalter mit einem Höchstabstand zwischen den Kontakten von mehr als 3 mm zur Unter- brechung der Stromversorgung vorsehen;... -
Seite 6: Installation Der Einheit
5.4 Standardanlage 1) FROG Einheit 2) Motorsteuerung 3) Lichtschranken 4) Funksendeeinheit 5) Schlüsseltaster 6) Antenne 7) Befehlstaster 8) Warnleuchte 9) Lichtschrankensäule 10) Abzweigdose 4x1,5 11) Sender RG58 2x1,5 3x1,5 230V 4x1,5 5.5 Montageschema Fig.2 5.6 Installation der Einheit - feste und bewegliche Teile der Struktur auf der der Antrieb befestigt wird, überprüfen; - Je nach Strukturtyp und gewünschter Öffnungsweise die beste Positionierung für die Getriebemotoreinheit auswählen, dabei die angeführten Beispiele berücksichtigen;... -
Seite 7: Verbindung Mit Der Motorsteuerung
- Am Motorarm die Schraube M10x100 (A) und die Mutter M10 (B), wie nach Fig 4-1 (Montage rechts) und Fig. 4-2 (Montage links), festschrauben; - Die Getriebemotoreinheit mit den Schraubzapfen am Fundamentkasten befestigen und mit den mitgelieferten Schraubmuttern und Unterlegscheiben festschrauben; - Den Antriebsarm (C) zwischen den Motorarm und den Arm des Fundamentkastens einfügen und den Torfl... -
Seite 8: Sicherheitshinweise
7 Sicherheitshinweise Wichtige allgemeine Sicherheitshinweise Dieses Produkt muss ausschließlich zu dem Zweck verwendet werden, für den es entwickelt wurde. Andere Verwendun- gszwecke sind missbräuchlich und gefährlich. Der Hersteller ist nicht für etwaige durch missbräuchliche, fehlerhafte und unangemessene Verwendung verursachte etwaige Schäden verantwortlich. Nicht im Bereich der Scharniere oder der sich bewegenden Teile eingreifen. -
Seite 9: Wartung
8 Wartung 8.1 Regelmäßige Wartung Die regelmäßige Wartung durch den Verwender besteht aus: Säuberung der Lichtschranken; Überprüfung der Funk- tion der Sicherheitsvorrichtungen; Entfernung etwaiger Hindernisse, die den korrekten Betrieb des Antriebs verhindern. Eine regelmäßige Kontrolle der Schmierung und der Halteschrauben des Antriebs ist ratsam. Um die Sicherheitsvorrichtungen zu überprüfen, während des Zulaufs einen Gegenstand vor den Lichtschranken bewegen. -
Seite 10: Außerplanmäßige Wartung
Kontrollbuch in das die vom Verwender durchgeführten regelmäßigen Wartungsmaßnahmen (alle 6 Monate) eingetragen werden Datum Bemerkungen Unterschrift 8.3 Außerplanmäßige Wartung Die folgende Tabelle dient der Eintragung von außerplanmäßigen Wartungsmaßnahmen, Reparationen und Verbesse- rungen, die von Fachfirmen durchgeführt wurden. N.B. außerplanmäßige Wartungsmaßnahmen müssen von Fachleuten durchgeführt werden. Register für Außerplanmäßige Wartung Stempel Installateur Name des Fachmanns... -
Seite 11: Entfernung Und Entsorgung
CAME cancelli automatici s.p.a. wendet in ihren Werken zur Garantie des Umweltschutzes ein gemäß der Vorschrift UNI EN ISO 14001 bescheinigtes Umweltmanagementsystem an. Wir bitten Sie zum Umweltschutz, den CAME als einen der wesentlichen Punkte für die Entwicklung seiner Betriebs- und Mark- tstrategien betrachtet, durch die Beachtung der Entsorgungsanweisungen beizutragen: ENTSORGUNG DER VERPACKUNG Die Verpackungen (Schachteln, Kunststoff usw.) sind alle als normaler Hausmüll klassifizierbar und können bei getrennter... - Seite 12 (+7) 495 739 00 69 (ext. 226) (+44) 115 9210431 CAME Group Benelux S.a. CAME Group Benelux S.a. CAME (Shanghai) Automatic Gates Co. Ltd. CAME (Shanghai) Automatic Gates Co. Ltd. Zoning Ouest 7 1st Floor, Building 2, 7860 Lessines - Lessines - BELGIUM No.
