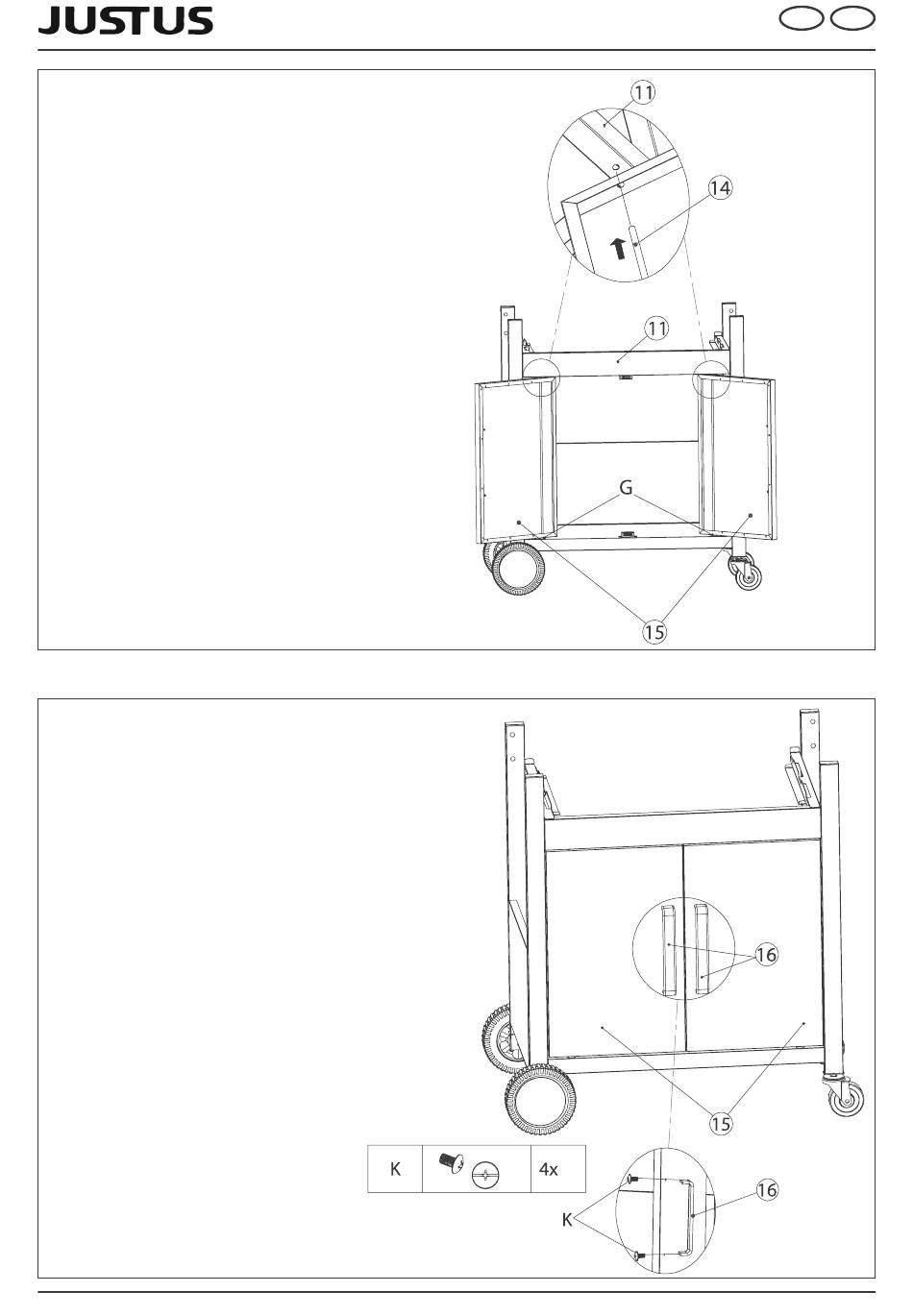

Montageschritt 11
Montieren Sie nun die beiden Türblätter (15) gemäß
nebenstehender Abbildung.
Schieben Sie jeweils eine Türangel (14) von unten durch
die dafür vorgesehenen Öffnungen in den Türblättern (15)
und anschließend durch die Querstrebe (11) und setzen
Sie die Türangeln (14) in die Hohlstopfen (G) im Boden-
blech (4) ein.
Montageschritt 12
Setzen Sie je einen Türgriff (16) von vorne auf die
dafür vorgesehenen Öffnungen in einem Türblatt (15)
gemäß nebenstehender Abbildung ein und befestigen
Sie jeden Türgriff (16) von der Innenseite des
Türblattes (15) mit 2 Schrauben M4x6 (K).
Damit ist die Baugruppe Untergestell fertiggestellt
Ares 3 SU
15
D
AT
