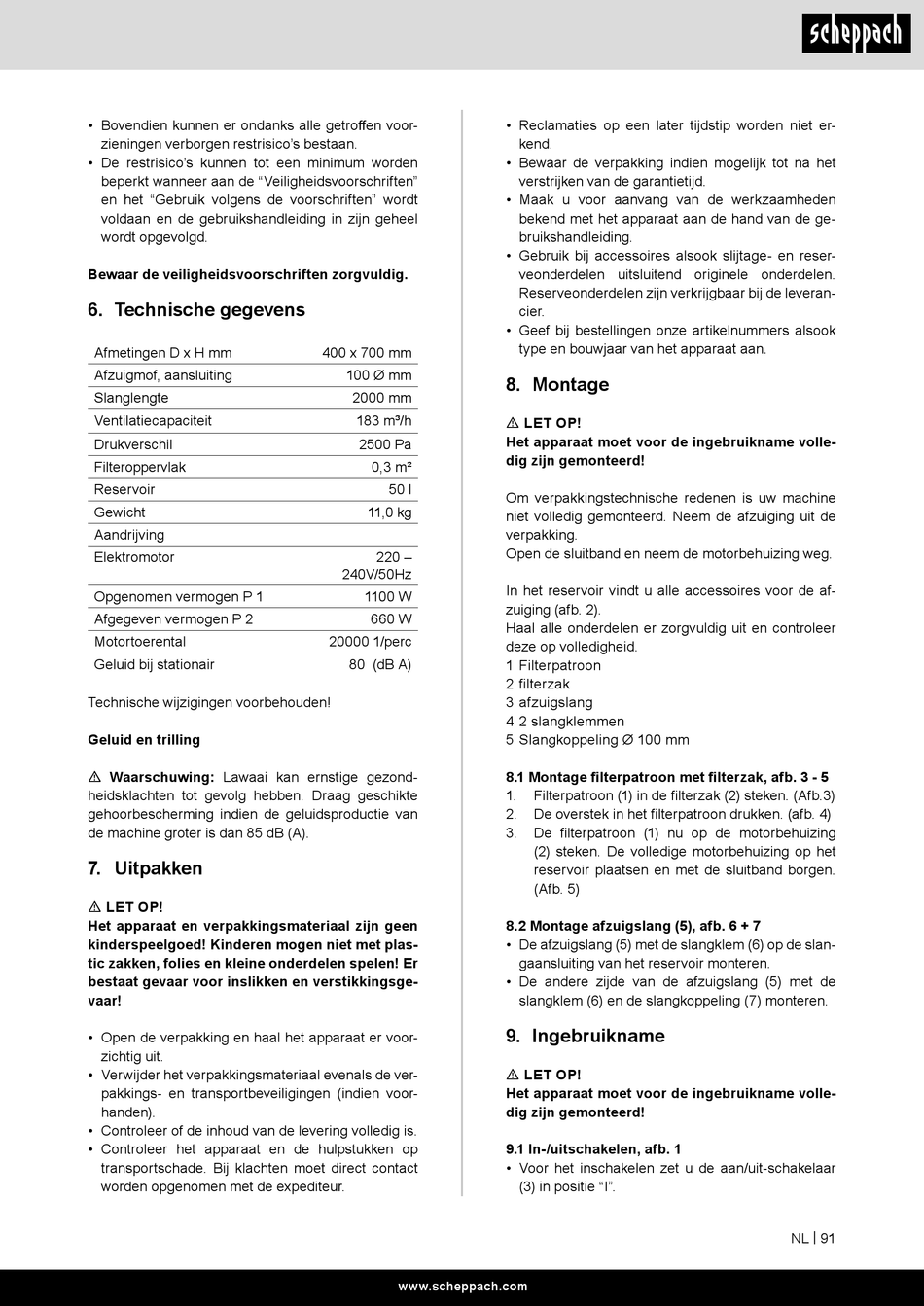

• Bovendien kunnen er ondanks alle getroffen voor-
zieningen verborgen restrisico's bestaan.
• De restrisico's kunnen tot een minimum worden
beperkt wanneer aan de "Veiligheidsvoorschriften"
en het "Gebruik volgens de voorschriften" wordt
voldaan en de gebruikshandleiding in zijn geheel
wordt opgevolgd.
Bewaar de veiligheidsvoorschriften zorgvuldig.

6. Technische gegevens

Afmetingen D x H mm
Afzuigmof, aansluiting
Slanglengte
Ventilatiecapaciteit
Drukverschil
Filteroppervlak
Reservoir
Gewicht
Aandrijving
Elektromotor
Opgenomen vermogen P 1
Afgegeven vermogen P 2
Motortoerental
Geluid bij stationair
Technische wijzigingen voorbehouden!
Geluid en trilling
m Waarschuwing: Lawaai kan ernstige gezond-
heidsklachten tot gevolg hebben. Draag geschikte
gehoorbescherming indien de geluidsproductie van
de machine groter is dan 85 dB (A).

7. Uitpakken

m LET OP!
Het apparaat en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
• Open de verpakking en haal het apparaat er voor-
zichtig uit.
• Verwijder het verpakkingsmateriaal evenals de ver-
pakkings- en transportbeveiligingen (indien voor-
handen).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op
transportschade. Bij klachten moet direct contact
worden opgenomen met de expediteur.
400 x 700 mm
100 Ø mm
2000 mm
183 m³/h
2500 Pa
0,3 m²
50 l
11,0 kg
220 –
240V/50Hz
1100 W
660 W
20000 1/perc
80 (dB A)
www.scheppach.com
• Reclamaties op een later tijdstip worden niet er-
kend.
• Bewaar de verpakking indien mogelijk tot na het
verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden
bekend met het apparaat aan de hand van de ge-
bruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reser-
veonderdelen uitsluitend originele onderdelen.
Reserveonderdelen zijn verkrijgbaar bij de leveran-
cier.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het apparaat aan.

8. Montage

m LET OP!
Het apparaat moet voor de ingebruikname volle-
dig zijn gemonteerd!
Om verpakkingstechnische redenen is uw machine
niet volledig gemonteerd. Neem de afzuiging uit de
verpakking.
Open de sluitband en neem de motorbehuizing weg.
In het reservoir vindt u alle accessoires voor de af-
zuiging (afb. 2).
Haal alle onderdelen er zorgvuldig uit en controleer
deze op volledigheid.
1 Filterpatroon
2 filterzak
3 afzuigslang
4 2 slangklemmen
5 Slangkoppeling Ø 100 mm
8.1 Montage filterpatroon met filterzak, afb. 3 - 5
1. Filterpatroon (1) in de filterzak (2) steken. (Afb.3)
2. De overstek in het filterpatroon drukken. (afb. 4)
3. De filterpatroon (1) nu op de motorbehuizing
(2) steken. De volledige motorbehuizing op het
reservoir plaatsen en met de sluitband borgen.
(Afb. 5)
8.2 Montage afzuigslang (5), afb. 6 + 7
• De afzuigslang (5) met de slangklem (6) op de slan-
gaansluiting van het reservoir monteren.
• De andere zijde van de afzuigslang (5) met de
slangklem (6) en de slangkoppeling (7) monteren.

9. Ingebruikname

m LET OP!
Het apparaat moet voor de ingebruikname volle-
dig zijn gemonteerd!
9.1 In-/uitschakelen, afb. 1
• Voor het inschakelen zet u de aan/uit-schakelaar
(3) in positie "I".
