Caractéristiques Techniques; Déballage; Montage - Scheppach HA1000 Original Bedienungsanleitung

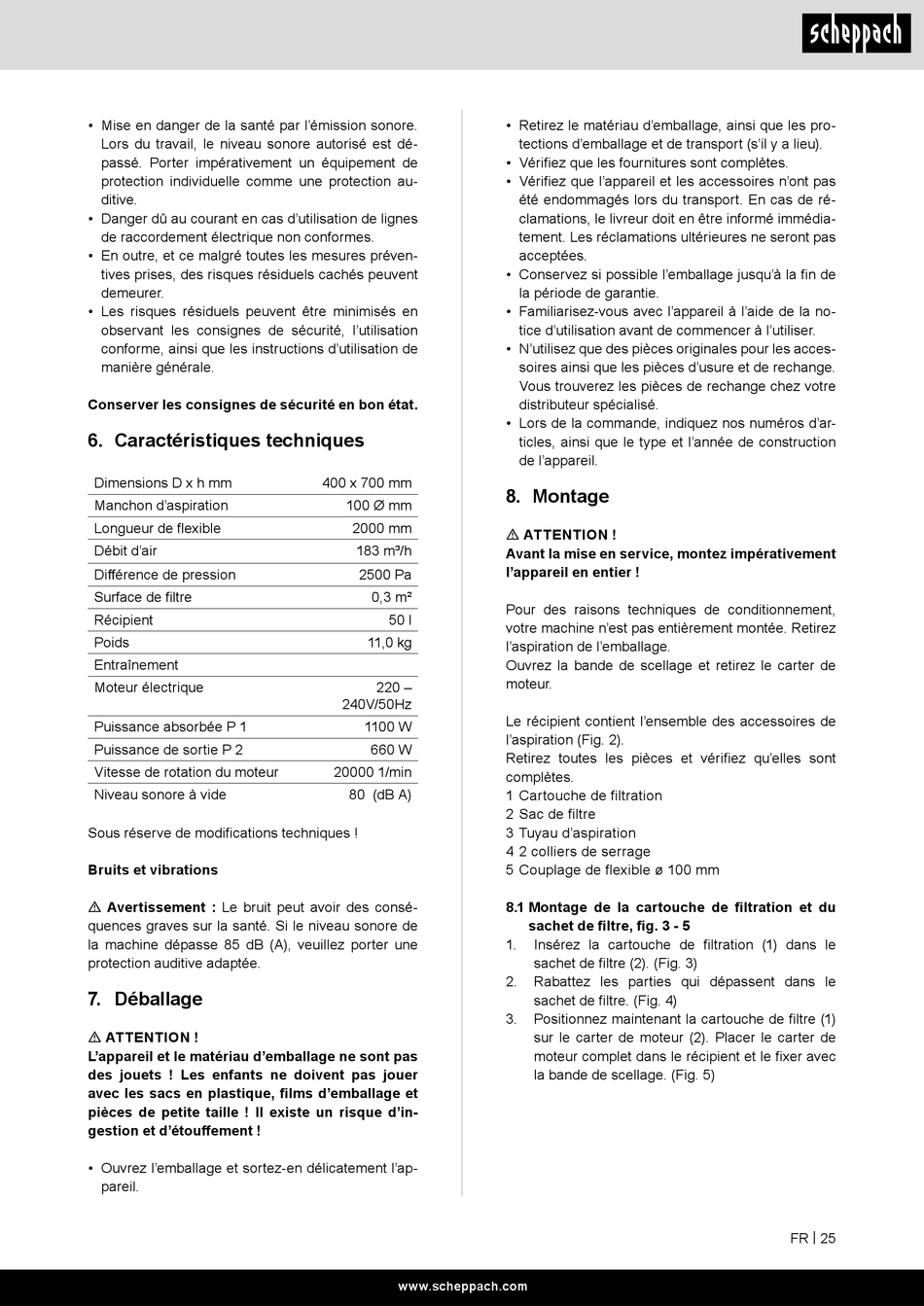

• Mise en danger de la santé par l'émission sonore.
Lors du travail, le niveau sonore autorisé est dé-
passé. Porter impérativement un équipement de
protection individuelle comme une protection au-
ditive.
• Danger dû au courant en cas d'utilisation de lignes
de raccordement électrique non conformes.
• En outre, et ce malgré toutes les mesures préven-
tives prises, des risques résiduels cachés peuvent
demeurer.
• Les risques résiduels peuvent être minimisés en
observant les consignes de sécurité, l'utilisation
conforme, ainsi que les instructions d'utilisation de
manière générale.
Conserver les consignes de sécurité en bon état.
6. Caractéristiques techniques
Dimensions D x h mm
Manchon d'aspiration
Longueur de flexible
Débit d'air
Différence de pression
Surface de filtre
Récipient
Poids
Entraînement
Moteur électrique
Puissance absorbée P 1
Puissance de sortie P 2
Vitesse de rotation du moteur
Niveau sonore à vide
Sous réserve de modifications techniques !
Bruits et vibrations
m Avertissement : Le bruit peut avoir des consé-
quences graves sur la santé. Si le niveau sonore de
la machine dépasse 85 dB (A), veuillez porter une
protection auditive adaptée.
7. Déballage
m ATTENTION !
L'appareil et le matériau d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer
avec les sacs en plastique, films d'emballage et
pièces de petite taille ! Il existe un risque d'in-
gestion et d'étouffement !
• Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
400 x 700 mm
100 Ø mm
2000 mm
183 m³/h
2500 Pa
0,3 m²
50 l
11,0 kg
220 –
240V/50Hz
1100 W
660 W
20000 1/min
80 (dB A)
www.scheppach.com
• Retirez le matériau d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas
été endommagés lors du transport. En cas de ré-
clamations, le livreur doit en être informé immédia-
tement. Les réclamations ultérieures ne seront pas
acceptées.
• Conservez si possible l'emballage jusqu'à la fin de
la période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la no-
tice d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces originales pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
distributeur spécialisé.
• Lors de la commande, indiquez nos numéros d'ar-
ticles, ainsi que le type et l'année de construction
de l'appareil.

8. Montage

m ATTENTION !
Avant la mise en service, montez impérativement
l'appareil en entier !
Pour des raisons techniques de conditionnement,
votre machine n'est pas entièrement montée. Retirez
l'aspiration de l'emballage.
Ouvrez la bande de scellage et retirez le carter de
moteur.
Le récipient contient l'ensemble des accessoires de
l'aspiration (Fig. 2).
Retirez toutes les pièces et vérifiez qu'elles sont
complètes.
1 Cartouche de filtration
2 Sac de filtre
3 Tuyau d'aspiration
4 2 colliers de serrage
5 Couplage de flexible ø 100 mm
8.1 Montage de la cartouche de filtration et du
sachet de filtre, fig. 3 - 5
1. Insérez la cartouche de filtration (1) dans le
sachet de filtre (2). (Fig. 3)
2. Rabattez les parties qui dépassent dans le
sachet de filtre. (Fig. 4)
3. Positionnez maintenant la cartouche de filtre (1)
sur le carter de moteur (2). Placer le carter de
moteur complet dans le récipient et le fixer avec
la bande de scellage. (Fig. 5)
FR | 25
