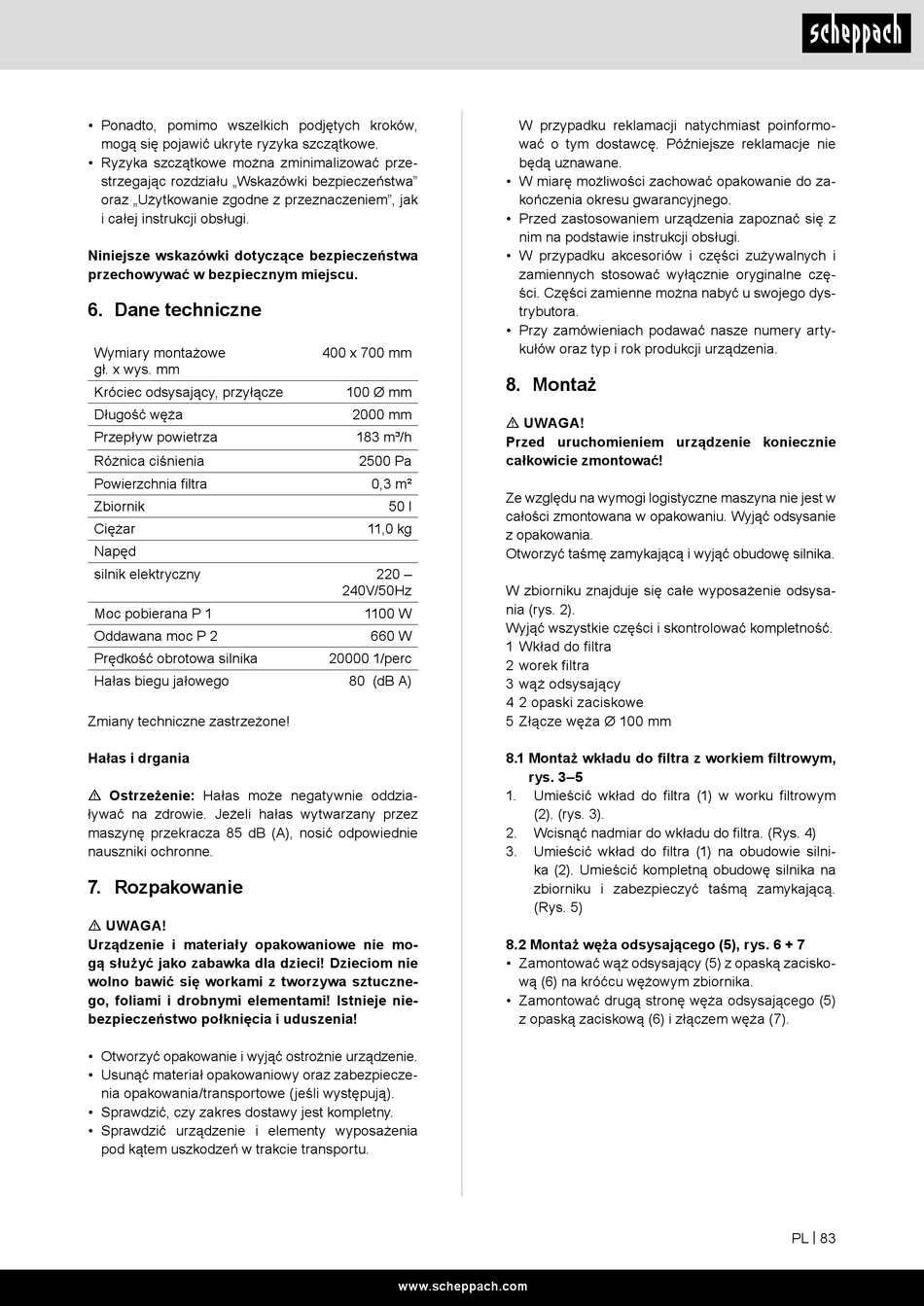

• Ponadto, pomimo wszelkich podjętych kroków,
mogą się pojawić ukryte ryzyka szczątkowe.
• Ryzyka szczątkowe można zminimalizować prze-
strzegając rozdziału „Wskazówki bezpieczeństwa"
oraz „Użytkowanie zgodne z przeznaczeniem", jak
i całej instrukcji obsługi.
Niniejsze wskazówki dotyczące bezpieczeństwa
przechowywać w bezpiecznym miejscu.

6. Dane techniczne

Wymiary montażowe
gł. x wys. mm
Króciec odsysający, przyłącze
Długość węża
Przepływ powietrza
Różnica ciśnienia
Powierzchnia filtra
Zbiornik
Ciężar
Napęd
silnik elektryczny
Moc pobierana P 1
Oddawana moc P 2
Prędkość obrotowa silnika
Hałas biegu jałowego
Zmiany techniczne zastrzeżone!
Hałas i drgania
m Ostrzeżenie: Hałas może negatywnie oddzia-
ływać na zdrowie. Jeżeli hałas wytwarzany przez
maszynę przekracza 85 dB (A), nosić odpowiednie
nauszniki ochronne.

7. Rozpakowanie

m UWAGA!
Urządzenie i materiały opakowaniowe nie mo-
gą służyć jako zabawka dla dzieci! Dzieciom nie
wolno bawić się workami z tworzywa sztuczne-
go, foliami i drobnymi elementami! Istnieje nie-
bezpieczeństwo połknięcia i uduszenia!
• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia
pod kątem uszkodzeń w trakcie transportu.
400 x 700 mm
100 Ø mm
2000 mm
183 m³/h
2500 Pa
0,3 m²
50 l
11,0 kg
220 –
240V/50Hz
1100 W
660 W
20000 1/perc
80 (dB A)
www.scheppach.com
W przypadku reklamacji natychmiast poinformo-
wać o tym dostawcę. Późniejsze reklamacje nie
będą uznawane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem urządzenia zapoznać się z
nim na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i
zamiennych stosować wyłącznie oryginalne czę-
ści. Części zamienne można nabyć u swojego dys-
trybutora.
• Przy zamówieniach podawać nasze numery arty-
kułów oraz typ i rok produkcji urządzenia.
8. Montaż
m UWAGA!
Przed uruchomieniem urządzenie koniecznie
całkowicie zmontować!
Ze względu na wymogi logistyczne maszyna nie jest w
całości zmontowana w opakowaniu. Wyjąć odsysanie
z opakowania.
Otworzyć taśmę zamykającą i wyjąć obudowę silnika.
W zbiorniku znajduje się całe wyposażenie odsysa-
nia (rys. 2).
Wyjąć wszystkie części i skontrolować kompletność.
1 Wkład do filtra
2 worek filtra
3 wąż odsysający
4 2 opaski zaciskowe
5 Złącze węża Ø 100 mm
8.1 Montaż wkładu do filtra z workiem filtrowym,
rys. 3–5
1. Umieścić wkład do filtra (1) w worku filtrowym
(2). (rys. 3).
2. Wcisnąć nadmiar do wkładu do filtra. (Rys. 4)
3. Umieścić wkład do filtra (1) na obudowie silni-
ka (2). Umieścić kompletną obudowę silnika na
zbiorniku i zabezpieczyć taśmą zamykającą.
(Rys. 5)
8.2 Montaż węża odsysającego (5), rys. 6 + 7
• Zamontować wąż odsysający (5) z opaską zacisko-
wą (6) na króćcu wężowym zbiornika.
• Zamontować drugą stronę węża odsysającego (5)
z opaską zaciskową (6) i złączem węża (7).
PL | 83
