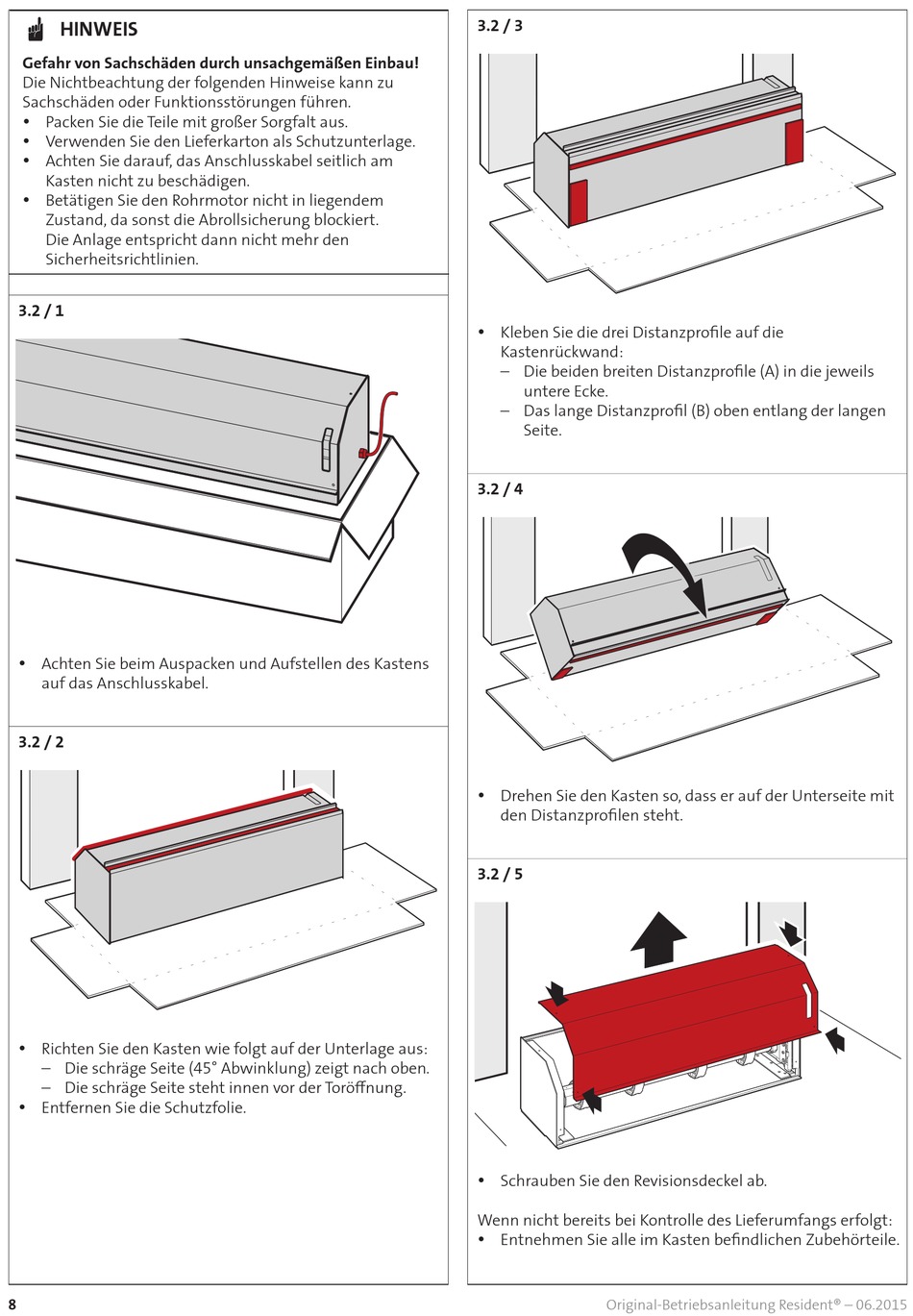

Alulux Resident Originalbetriebsanleitung Seite 8

HINWEIS
Gefahr von Sachschäden durch unsachgemäßen Einbau!
Die Nichtbeachtung der folgenden Hinweise kann zu
Sachschäden oder Funktionsstörungen führen.
y Packen Sie die Teile mit großer Sorgfalt aus.
y Verwenden Sie den Lieferkarton als Schutzunterlage.
y Achten Sie darauf, das Anschlusskabel seitlich am
Kasten nicht zu beschädigen.
y Betätigen Sie den Rohrmotor nicht in liegendem
Zustand, da sonst die Abrollsicherung blockiert.
Die Anlage entspricht dann nicht mehr den
Sicherheitsrichtlinien.
3.2 / 1
y Achten Sie beim Auspacken und Aufstellen des Kastens
auf das Anschlusskabel.
3.2 / 2
y Richten Sie den Kasten wie folgt auf der Unterlage aus:
– Die schräge Seite (45° Abwinklung) zeigt nach oben.
– Die schräge Seite steht innen vor der Toröffnung.
y Entfernen Sie die Schutzfolie.
8
3.2 / 3
y Kleben Sie die drei Distanzprofile auf die
Kastenrückwand:
– Die beiden breiten Distanzprofile (A) in die jeweils
untere Ecke.
– Das lange Distanzprofil (B) oben entlang der langen
Seite.
3.2 / 4
y Drehen Sie den Kasten so, dass er auf der Unterseite mit
den Distanzprofilen steht.
3.2 / 5
y Schrauben Sie den Revisionsdeckel ab.
Wenn nicht bereits bei Kontrolle des Lieferumfangs erfolgt:
y Entnehmen Sie alle im Kasten befindlichen Zubehörteile.
