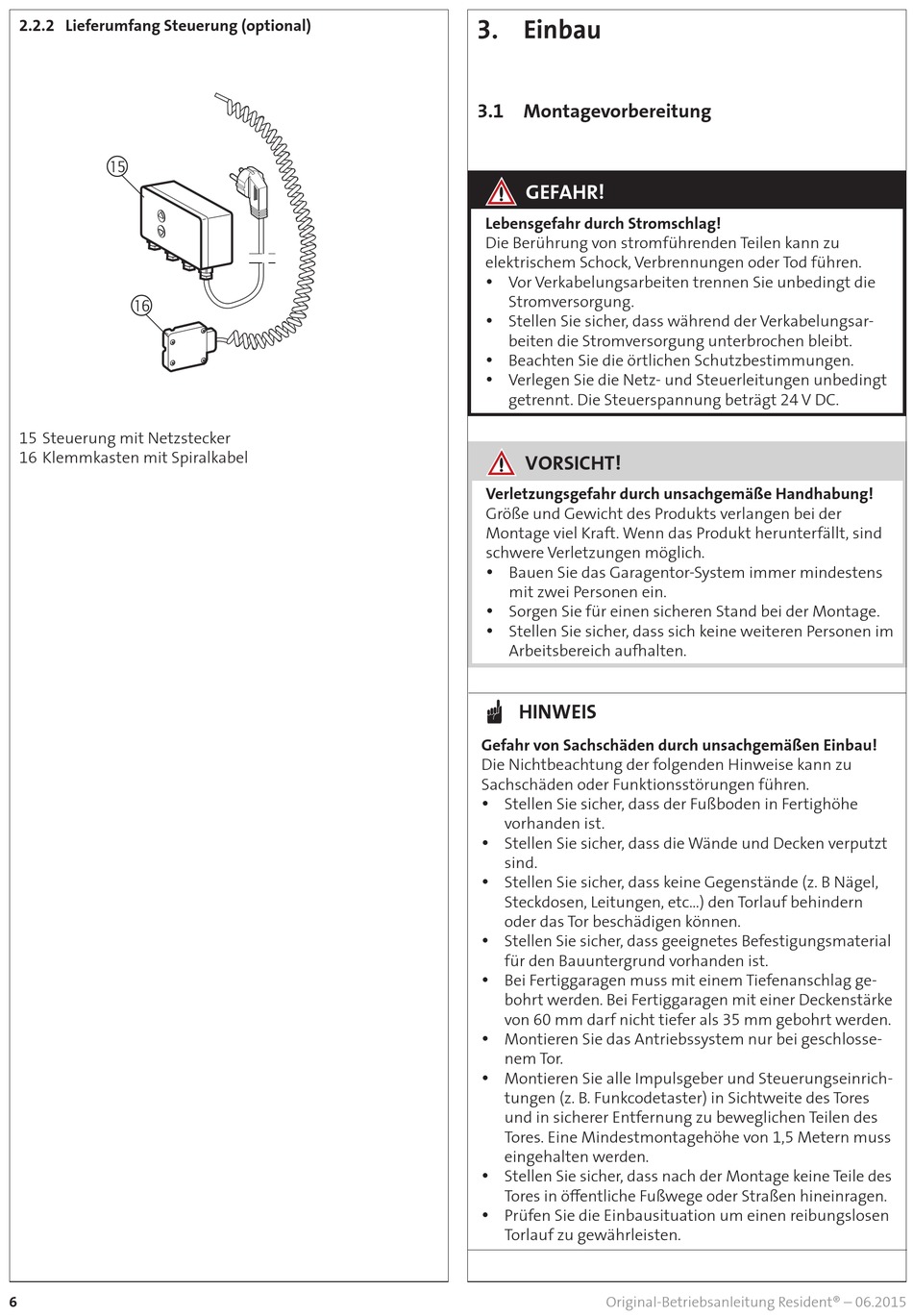

2.2.2 Lieferumfang Steuerung (optional)
!
5
!
6
15 Steuerung mit Netzstecker
16 Klemmkasten mit Spiralkabel
6
3. Einbau
3.1 Montagevorbereitung
GEFAHR!
Lebensgefahr durch Stromschlag!
Die Berührung von stromführenden Teilen kann zu
elektrischem Schock, Verbrennungen oder Tod führen.
y Vor Verkabelungsarbeiten trennen Sie unbedingt die
Stromversorgung.
y Stellen Sie sicher, dass während der Verkabelungsar-
beiten die Stromversorgung unterbrochen bleibt.
y Beachten Sie die örtlichen Schutzbestimmungen.
y Verlegen Sie die Netz- und Steuerleitungen unbedingt
getrennt. Die Steuerspannung beträgt 24 V DC.
VORSICHT!
Verletzungsgefahr durch unsachgemäße Handhabung!
Größe und Gewicht des Produkts verlangen bei der
Montage viel Kraft. Wenn das Produkt herunterfällt, sind
schwere Verletzungen möglich.
y Bauen Sie das Garagentor-System immer mindestens
mit zwei Personen ein.
y Sorgen Sie für einen sicheren Stand bei der Montage.
y Stellen Sie sicher, dass sich keine weiteren Personen im
Arbeitsbereich aufhalten.
HINWEIS
Gefahr von Sachschäden durch unsachgemäßen Einbau!
Die Nichtbeachtung der folgenden Hinweise kann zu
Sachschäden oder Funktionsstörungen führen.
y Stellen Sie sicher, dass der Fußboden in Fertighöhe
vorhanden ist.
y Stellen Sie sicher, dass die Wände und Decken verputzt
sind.
y Stellen Sie sicher, dass keine Gegenstände (z. B Nägel,
Steckdosen, Leitungen, etc...) den Torlauf behindern
oder das Tor beschädigen können.
y Stellen Sie sicher, dass geeignetes Befestigungsmaterial
für den Bauuntergrund vorhanden ist.
y Bei Fertiggaragen muss mit einem Tiefenanschlag ge-
bohrt werden. Bei Fertiggaragen mit einer Deckenstärke
von 60 mm darf nicht tiefer als 35 mm gebohrt werden.
y Montieren Sie das Antriebssystem nur bei geschlosse-
nem Tor.
y Montieren Sie alle Impulsgeber und Steuerungseinrich-
tungen (z. B. Funkcodetaster) in Sichtweite des Tores
und in sicherer Entfernung zu beweglichen Teilen des
Tores. Eine Mindestmontage höhe von 1,5 Metern muss
eingehalten werden.
y Stellen Sie sicher, dass nach der Montage keine Teile des
Tores in öffentliche Fußwege oder Straßen hineinragen.
y Prüfen Sie die Einbausituation um einen reibungslosen
Torlauf zu gewährleisten.
Original-Betriebsanleitung Resident® – 06.2015
