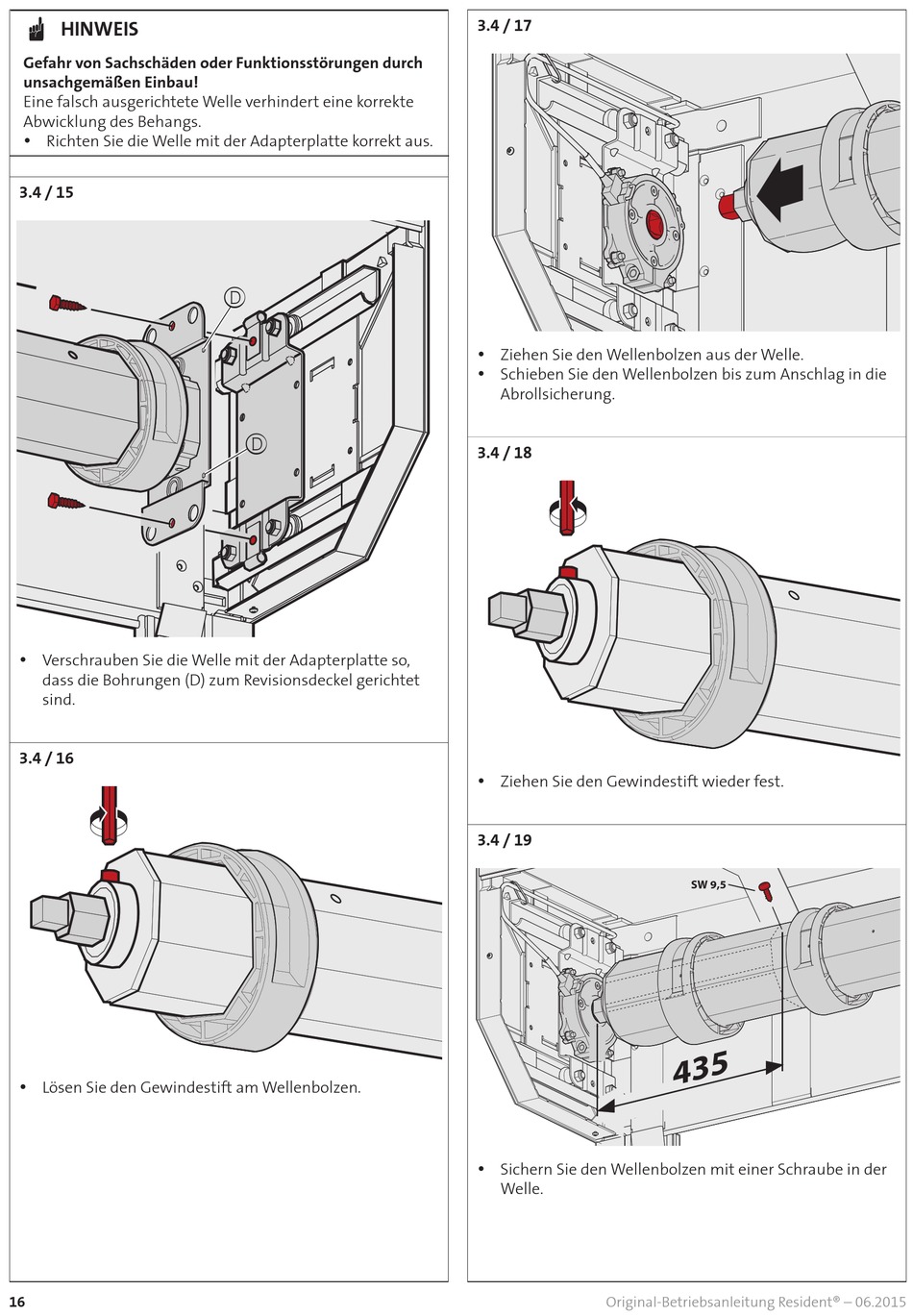

Alulux Resident Originalbetriebsanleitung Seite 16

HINWEIS
Gefahr von Sachschäden oder Funktionsstörungen durch
unsachgemäßen Einbau!
Eine falsch ausgerichtete Welle verhindert eine korrekte
Abwicklung des Behangs.
y Richten Sie die Welle mit der Adapterplatte korrekt aus.
3.4 / 15
y Verschrauben Sie die Welle mit der Adapterplatte so,
dass die Bohrungen (D) zum Revisionsdeckel gerichtet
sind.
3.4 / 16
y Lösen Sie den Gewindestift am Wellenbolzen.
16
D
D
3.4 / 17
y Ziehen Sie den Wellenbolzen aus der Welle.
y Schieben Sie den Wellenbolzen bis zum Anschlag in die
Abrollsicherung.
3.4 / 18
y Ziehen Sie den Gewindestift wieder fest.
3.4 / 19
y Sichern Sie den Wellenbolzen mit einer Schraube in der
Welle.
Original-Betriebsanleitung Resident® – 06.2015
SW 9,5
4 3 5
