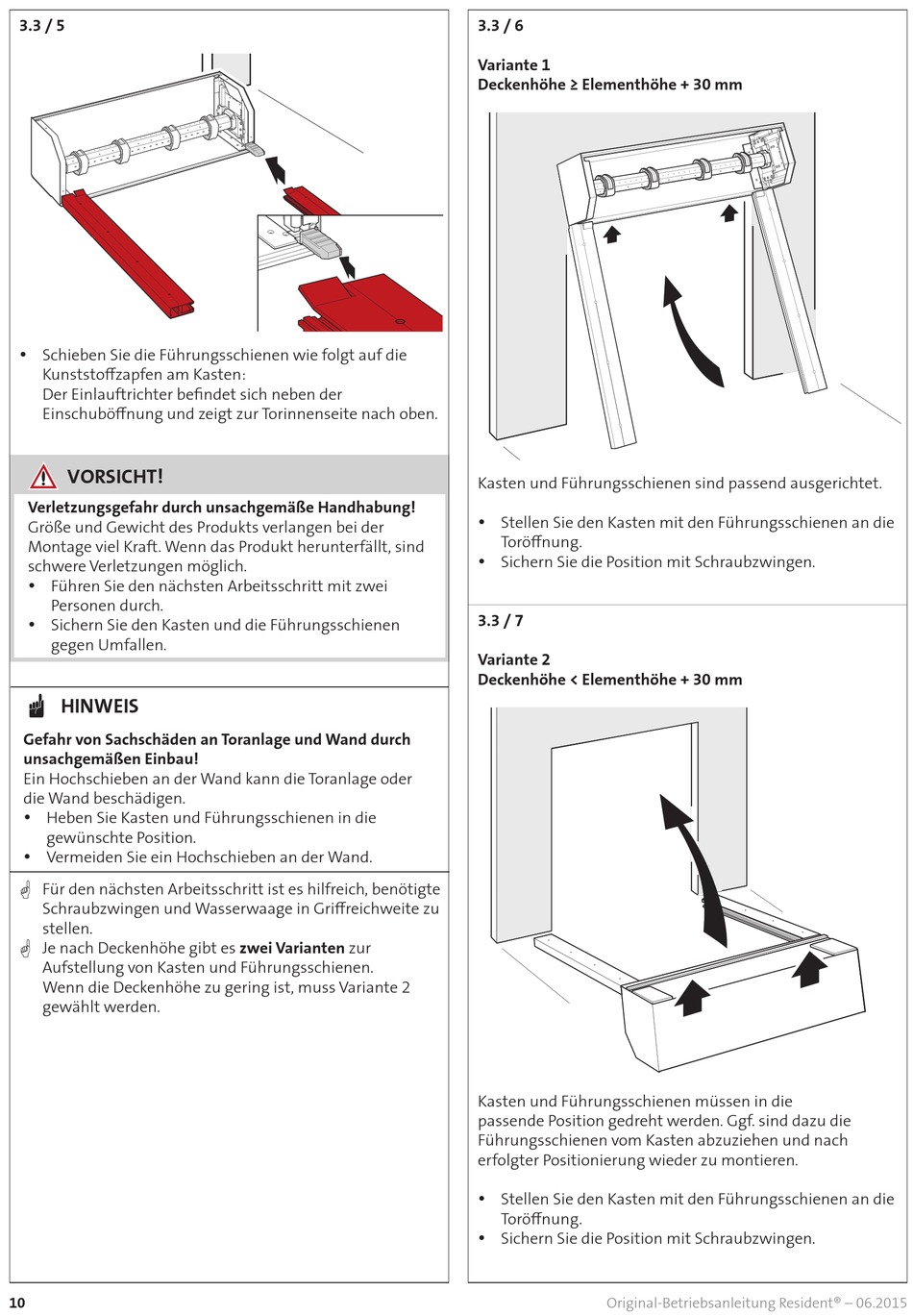

3.3 / 5
y Schieben Sie die Führungsschienen wie folgt auf die
Kunststoffzapfen am Kasten:
Der Einlauftrichter befindet sich neben der
Einschuböffnung und zeigt zur Torinnenseite nach oben.
VORSICHT!
Verletzungsgefahr durch unsachgemäße Handhabung!
Größe und Gewicht des Produkts verlangen bei der
Montage viel Kraft. Wenn das Produkt herunterfällt, sind
schwere Verletzungen möglich.
y Führen Sie den nächsten Arbeitsschritt mit zwei
Personen durch.
y Sichern Sie den Kasten und die Führungsschienen
gegen Umfallen.
HINWEIS
Gefahr von Sachschäden an Toranlage und Wand durch
unsachgemäßen Einbau!
Ein Hochschieben an der Wand kann die Toranlage oder
die Wand beschädigen.
y Heben Sie Kasten und Führungsschienen in die
gewünschte Position.
y Vermeiden Sie ein Hochschieben an der Wand.
*
Für den nächsten Arbeitsschritt ist es hilfreich, benötigte
Schraubzwingen und Wasserwaage in Griffreichweite zu
stellen.
*
Je nach Deckenhöhe gibt es zwei Varianten zur
Aufstellung von Kasten und Führungsschienen.
Wenn die Deckenhöhe zu gering ist, muss Variante 2
gewählt werden.
10
3.3 / 6
Variante 1
Deckenhöhe ≥ Elementhöhe + 30 mm
Kasten und Führungsschienen sind passend ausgerichtet.
y Stellen Sie den Kasten mit den Führungsschienen an die
Toröffnung.
y Sichern Sie die Position mit Schraubzwingen.
3.3 / 7
Variante 2
Deckenhöhe < Elementhöhe + 30 mm
Kasten und Führungsschienen müssen in die
passende Position gedreht werden. Ggf. sind dazu die
Führungsschienen vom Kasten abzuziehen und nach
erfolgter Positionierung wieder zu montieren.
y Stellen Sie den Kasten mit den Führungsschienen an die
Toröffnung.
y Sichern Sie die Position mit Schraubzwingen.
