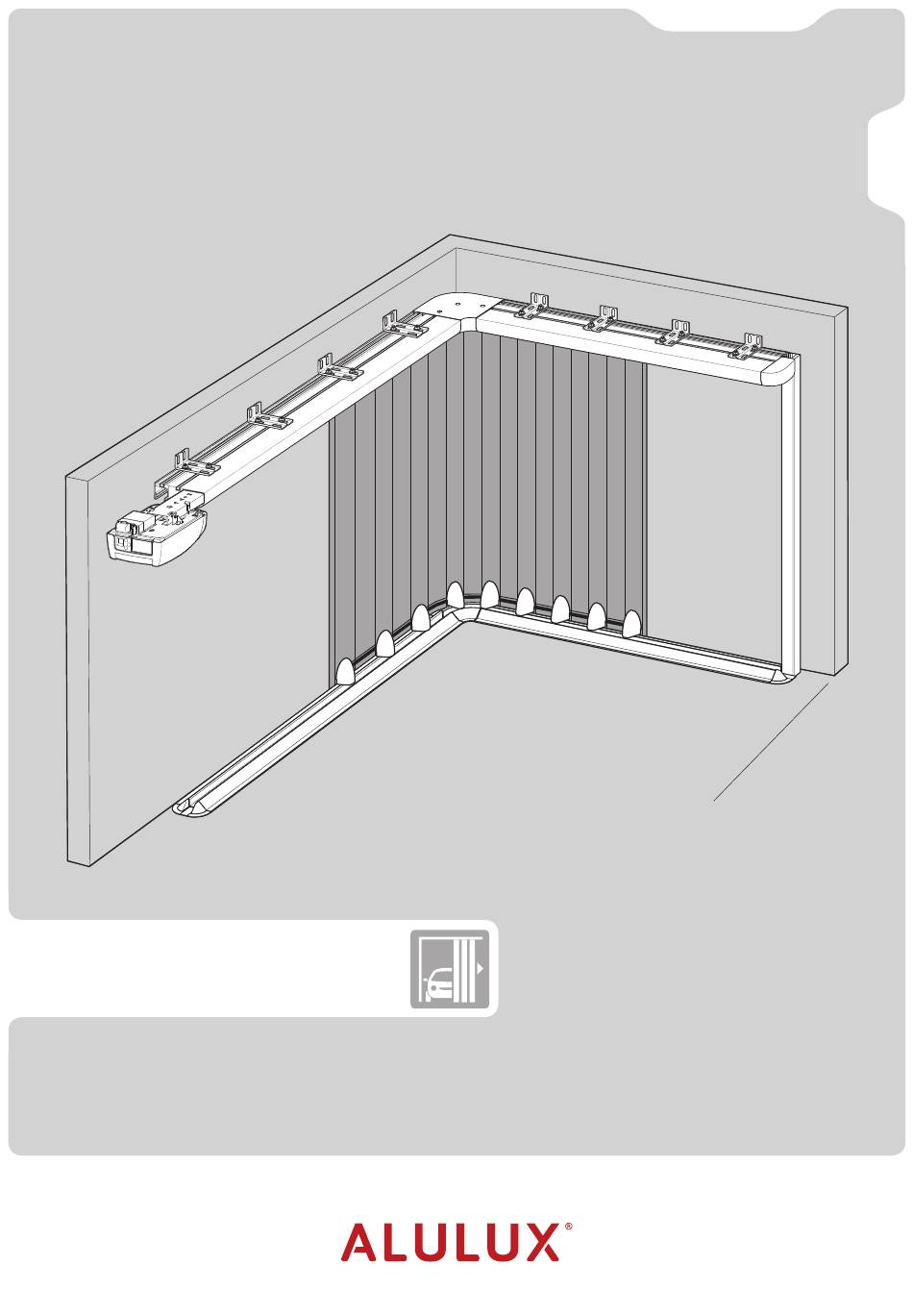

- Seite 1 11.2018 Original-Betriebsanleitung Komfort-Garagentorsystem aus Aluminium Vertico®...
-
Seite 2: Inhaltsverzeichnis
10.3 Leistungserklärung ......35 Sicherheitshinweis auf eine Gefährdung mit niedrigem Risikograd! Nichtbeachtung kann zu Beschädigungen oder zur Zerstörung des Produkts führen. Original-Betriebsanleitung Vertico® – 11.2018... -
Seite 3: Allgemeine Sicherheitshinweise
– Aufbewahrung des Prüfbuches. – Kenntnis der allgemeinen Sicherheits- und Unfall- verhütungsvorschriften. – Einweisung aller Personen, die die Toranlage benutzen. – Sicherstellen, dass die Toranlage regelmäßig nach Herstellerangaben von qualifiziertem, geschultem Fachpersonal geprüft und gewartet wird. Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de... -
Seite 4: Gewährleistung
Sicherungen, Glühlampen, Schlösser und Verriegelungen sind von der normalen Gewährleistung ausgeschlossen. Weitere Sicherheitshinweise stehen in den jeweils relevanten Abschnitten im Dokument. ➔ „3. Einbau“ ➔ „4. Inbetriebnahme“ ➔ „5. Bedienung“ ➔ „6. Wartung“ ➔ „7. Demontage“ Original-Betriebsanleitung Vertico® – 11.2018... -

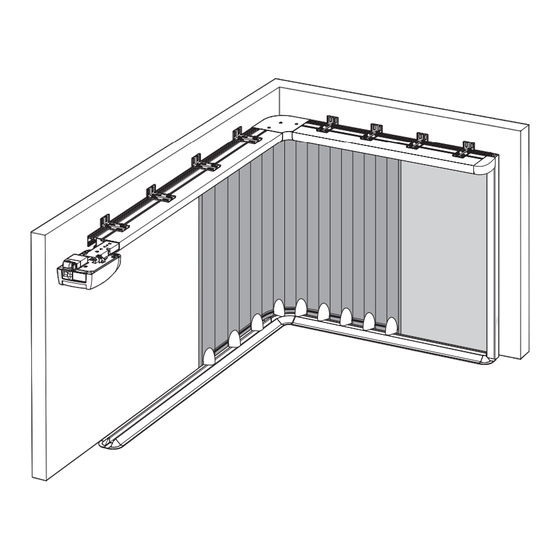

Seite 5: Produktübersicht
3001 - 4320 mm 6750 mm 4321 - 5620 mm a Anschlag Eckumlenkung (min. 130) b Element Breite c Lichte Breite d Platzbedarf Wandseite oben e Platzbedarf Wandseite unten Elementhöhe g Lichte Höhe Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de... -
Seite 6: Lieferumfang
18 Anbinder 19 Schrauben für Führungsrollen unten* 20 Schrauben mit Unterlegscheiben und Muttern für Befestigungswinkel* 21 Splint für Anbinder 22 Schraubenbeutel für Anbinder 23 Abdeckstopfen 24 Schienenklemmstück (an der Motorschiene vormontiert) *Anzahl ist abhängig von der Torgröße Original-Betriebsanleitung Vertico® – 11.2018... -
Seite 7: Einbau
Stellen Sie sicher, dass nach der Montage keine Teile des Kontrollmessung Tores in öffentliche Fußwege oder Straßen hineinragen. y Vergleichen Sie die Einbausituation mit den Angaben auf y Prüfen Sie die Einbausituation um einen reibungslosen dem Kartonaufkleber. Torlauf zu gewährleisten. Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de... -
Seite 8: Montage Der Oberen Laufschiene
Richten Sie die Befestigungswinkel (A) auf den oberen Laufschienen (C) aus. y Richten Sie die Befestigungswinkel (A) bündig an den x 100 = Gefälle in % oberen Laufschienen (C) aus. y Ziehen Sie die Schrauben fest. Original-Betriebsanleitung Vertico® – 11.2018... -
Seite 9: Montage Der Bodenschienen
Bohren Sie durch die Befestigungswinkel (A) in die Wand. y Verschrauben Sie die Befestigungswinkel (A) an der Wand. y Stecken Sie die Bodenschienen (A) in die Eckum- lenkung (B). Der Wasserablauf (C) muss dabei nach außen zeigen. Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de... - Seite 10 Laufschiene angepasst werden. Laufschienen (D). y Verschieben Sie die obere Laufschiene (D) so weit nach innen, bis das Lot korrekt auf die Bodenschiene (A) fällt. y Ziehen Sie die Schrauben auf den oberen Laufschienen (D) fest. Original-Betriebsanleitung Vertico® – 11.2018...
-
Seite 11: Montage Des Panzers
– Befestigungspunkte in den Einkerbungen (F): Fischer Universal-Rahmendübel Typ FUR 10x80 SS A4, Sechskantkopf mit Edelstahl-Unterlegscheibe y Markieren Sie die genaue Position aller Befestigungswinkel (A) auf der oberen Laufschiene (B). y Lösen Sie die Schrauben am Befestigungswinkel (A). Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de... - Seite 12 Schieben Sie den Anbinder (K) von unten in die Aufnahme des Verbindungsprofils (M). y Stecken Sie den Splint (N) durch die Bohrung des Verbindungsprofils (M) und des Anbinders (K). y Spreizen Sie den Splint (N) auf der anderen Seite auseinander. Original-Betriebsanleitung Vertico® – 11.2018...
- Seite 13 Stecken Sie die Abdeckungen (S) auf die Führungsrollen (R). Die Abdichtbürste (P) wird so angebracht, dass sie bei geschlossenem Tor nicht zu sehen ist. Die Klebefläche am Torpanzer muss sauber und fettfrei sein. Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de...
-
Seite 14: Montage Der Schließkantenschiene
Das Tor muss sich leicht in die Torposition AUF und ZU y Ermitteln Sie die Bohrpunkte. bewegen lassen. y Bohren Sie in die Bohrrille der Schließkantenschiene (A). Bohrdurchmesser: Wandseite ø 6,0 mm Torseite ø 9,5 mm Original-Betriebsanleitung Vertico® – 11.2018... -
Seite 15: Montage Der Abdeckungen
Bodenschiene (D) an der Wandseite. y Stecken Sie die zweite Abschlussabdeckung (C) in die Bodenschiene (D) an der Toröffnungsseite. 3.6 / 3 y Stecken Sie die Abdeckung (E) in die obere Laufschiene (B) an der Toröffnungsseite. Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de... -
Seite 16: Montage Der Notentriegelung (Optional)
Verlegen Sie die Bowdenzughülle (G) am Tor. y Fixieren Sie die Bowdenzughülle (G) mit der Schraube der Bowdenzugaufnahme (E) am Anbinder (F). y Kneifen Sie die Bowdenzughülle (G) 50 mm vor dem Schloßgegenstück (C) ab. Original-Betriebsanleitung Vertico® – 11.2018... -
Seite 17: Steuerungsanschlüsse
Anschluss Modulantenne ➔ „3.8.2 Anschluss XB72“ XN70 Anschluss Battery Backup ➔ „3.8.4 Anschluss XN70 und XW81“ XW40 Anschluss MS-BUS für Erweiterungsmo- dule XW81 Anschluss Erweiterung Eingänge / Ausgänge ➔ „3.8.4 Anschluss XN70 und XW81“ Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de... -
Seite 18: Montageabschluss
3.9 / 1 GND - Impuls 24 V DC + / max. 50 mA Haltkreis, aktiv nach Reset y Entfernen Sie die Schutzfolie von allen Aluminium Lichtschranke Sichtflächen. AP27 Lichtschranke Lichtschranke Empfänger Lichtschranke Sender Impulstaster Öffnerkontakt Haltkreis Original-Betriebsanleitung Vertico® – 11.2018... -
Seite 19: Maßnahmen Zum Schutz Vor Korrosion
Gips oder Farbe können die Oberfläche beschädigen. 4.1 Übersicht Steuerung Bedienelemente LCD-Display Tor in Richtung AUF fahren, Parameter heraufsetzen Tor in Richtung ZU fahren, Parameter herabsetzen Programmierung starten, Werte bestäti- gen und speichern Legende Anzeige blinkt Anzeige leuchtet Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de... -
Seite 20: Statusanzeige
Es wird eine entsprechende Fehlernummer angezeigt. Beispiel: 1.2 = 1 Minute + 20 Sekunden = ➔ „9. Störungsbehebung“ 80 Sekunden y Führen Sie die Schnellprogrammierung durch. ✓ Nach der Schnellprogrammierung muss eine Funktions- prüfung durchgeführt werden. ➔ „4.5 Funktionsprüfung“ Original-Betriebsanleitung Vertico® – 11.2018... - Seite 21 Tor in Position AUF fahren. Handsender loslassen. Fernsteuerung speichern. Torposition AUF speichern. Ende der Schnellprogrammierung. 2. Programmierung der Torposition ZU Steuerung befindet sich im Betriebsmodus. Tor in Position ZU fahren. Torposition ZU speichern. Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de...
-
Seite 22: Funktionsprüfung
Montageposition gegeben sein. Un- terhalb der Montageposition wird die Funktion von der Steuerung ausgeblendet. Das Antriebssystem muss – Beim Anschluss von mehreren Lichtschranken reagieren stoppen. alle Lichtschranken funktionsgleich mit einer eventuel- len Zargenlichtschranke. Das Antriebssystem läuft in Gegen richtung. Original-Betriebsanleitung Vertico® – 11.2018... -
Seite 23: Spezialprogrammierung
Steuerung sie sonst erkennt. Veränderung des ➔ „3.8.3 Anschluss XB03“ Parameters. ✓ Nach Veränderungen im Programmier modus muss eine Funktions prüfung durchgeführt werden. Abspeichern des ➔ „4.5 Funktionsprüfung“ Parameters. Die Steuerung wechselt in die Ebenen-Darstellung Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de... -
Seite 24: Übersicht Der Spezialfunktionen
Menü 4 – Zwischenposition ZU 4 Beleuchtungszeit Einstellen mit Taste + (AUF) und – (ZU). 5 Handprogrammiergerät Schließfunktion mit automatischem Zulauf ist 7 Battery-back-up nicht möglich. Es kann nur die zuletzt programmierte Zwischen- position genutzt werden. Original-Betriebsanleitung Vertico® – 11.2018... -
Seite 25: Deaktiviert
Menü 1 – Benötigte Antriebskraft AUF Menü 4 – Vorwarnzeit Empfindlichkeit in Stufen von 1 - 16 1 – 70 Sekunden. (je höher die Stufe, desto höher die Antriebs- ) Abhängig von Ebene 3, Menü 1 kraft). Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de... - Seite 26 Menü 7 – Battery-back-up Parameter-Anzeige blinkt -> Taste Handsender ) Battery-back-up deaktiviert betätigen -> Handsender-Anzeige blinkt mit -> Battery-back-up aktiv Die Funktion ist eingelernt. Der Parameter „Funkfernsteuerung“ darf nicht programmiert sein. ➔ „Ebene 1, Menü 7 - Relais-Ausgang“ Original-Betriebsanleitung Vertico® – 11.2018...
- Seite 27 Soft-Startzeit 1 Sekunde Anzeige der aktuellen Fehlermeldung. Soft-Startzeit 2 Sekunden (max. 16 Fehleranzeigen möglich). ) Soft-Startzeit 3 Sekunden Anzeige der vorherigen Fehler / Navigation durch die Fehlerliste Soft-Startzeit 6 Sekunden Navigation durch die Fehlerliste Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de...
- Seite 28 Torbewegung ZU: Tor reversiert lang ) Standard Drehrichtungsumkehr Menü 4 – Betriebsarten Torbewegung AUF: Totmann Torbewegung ZU: Totmann Torbewegung AUF: Selbsthaltung Torbewegung ZU: Totmann Torbewegung AUF: Totmann Torbewegung ZU: Selbsthaltung ) Torbewegung AUF: Selbsthaltung Torbewegung ZU: Selbsthaltung Original-Betriebsanleitung Vertico® – 11.2018...
-
Seite 29: Bedienung
Sachschaden durch unkontrollierte Torbewegungen! Bei Torbewegungen kann sich das Handseil verfangen und zu Beschädigungen führen (z. B. bei Dachträgersystemen). y Stellen Sie sicher, dass sich im Laufweg von Tor und Handseil keine Hindernisse befinden. Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de... -
Seite 30: Entriegelung
Ziehen Sie den Knauf (A) bis zum Anschlag in Richtung Tor Auf. Das Tor ist vom Antrieb getrennt und kann von Hand bewegt werden. Das Tor ist vom Antrieb getrennt und kann von Hand bewegt werden. Original-Betriebsanleitung Vertico® – 11.2018... -
Seite 31: Wartung
Tauschen Sie gegebenenfalls beschädigte oder verschlis- Laugen. sene Teile aus. y Reinigen Sie das Gehäuse von außen mit einem feuch- ten, weichen und fusselfreien Tuch. Bei starken Verschmutzungen kann das Gehäuse mit einem milden Spülmittel gereinigt werden. Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de... -
Seite 32: Demontage
Garage hinausführen, ggf. Außenantenne y Prüfen, ob Netzspannung vorhanden ist. montieren. y Stromanschluss prüfen. Störungen auf genutztem Frequenzband. Thermoschutz im Netztrafo hat angesprochen. y auf Alternativfrequenz umbauen. y Netztrafo auskühlen lassen. Steuerungseinheit defekt. y Antriebssystem überprüfen lassen. Original-Betriebsanleitung Vertico® – 11.2018... - Seite 33 Schließkraftmessgerätes überprüfen lassen. Elektronik defekt. ➔ „Ebene 2, Menü 1 - Benötigte Antriebskraft Antriebssystem überprüfen lassen. AUF“ ➔ „Ebene 2, Menü 2 - Benötigte Antriebskraft ZU“ Fehlernummer 11 Laufzeitbegrenzung. y Antriebssystem überprüfen lassen. Original-Betriebsanleitung Vertico® – 11.2018 Alulux | rollladen-und-tor.de...
-
Seite 34: Anhang
Tor überprüfen. Schutzklasse * ohne angeschlossenes Zubehör Mechanische Daten Max. Zug- und Druckkraft Max. Laufgeschwindigkeit mm/s Öffnungszeit, torspezifisch ca. 14 Umgebungsdaten Abmessungen Antriebs-System 3 6 0 Gewicht (gesamt) Schalldruckpegel dB(A) < 70 °C Temperatur bereich °C Original-Betriebsanleitung Vertico® – 11.2018... -
Seite 35: Eg-Konformitätserklärung
Alulux GmbH Messingstraße 16 Verwendungszweck nach DIN EN 13241-1:2011 Tore – 33145 Verl Komfort Garagentor erklärt hiermit, dass das Vertico-Torsystem den unten Alulux GmbH, Messingstraße 16, 33415 Verl genannten EG-Richtlinien und Normen entspricht. Dokumentationsbevollmächtiger: Humpe Typenbezeichnung: Zertifizierung gemäß Bewertungssystem 3 der Ve r t i co ®... - Seite 36 www.alulux.de...
