Alulux Resident Originalbetriebsanleitung Seite 14

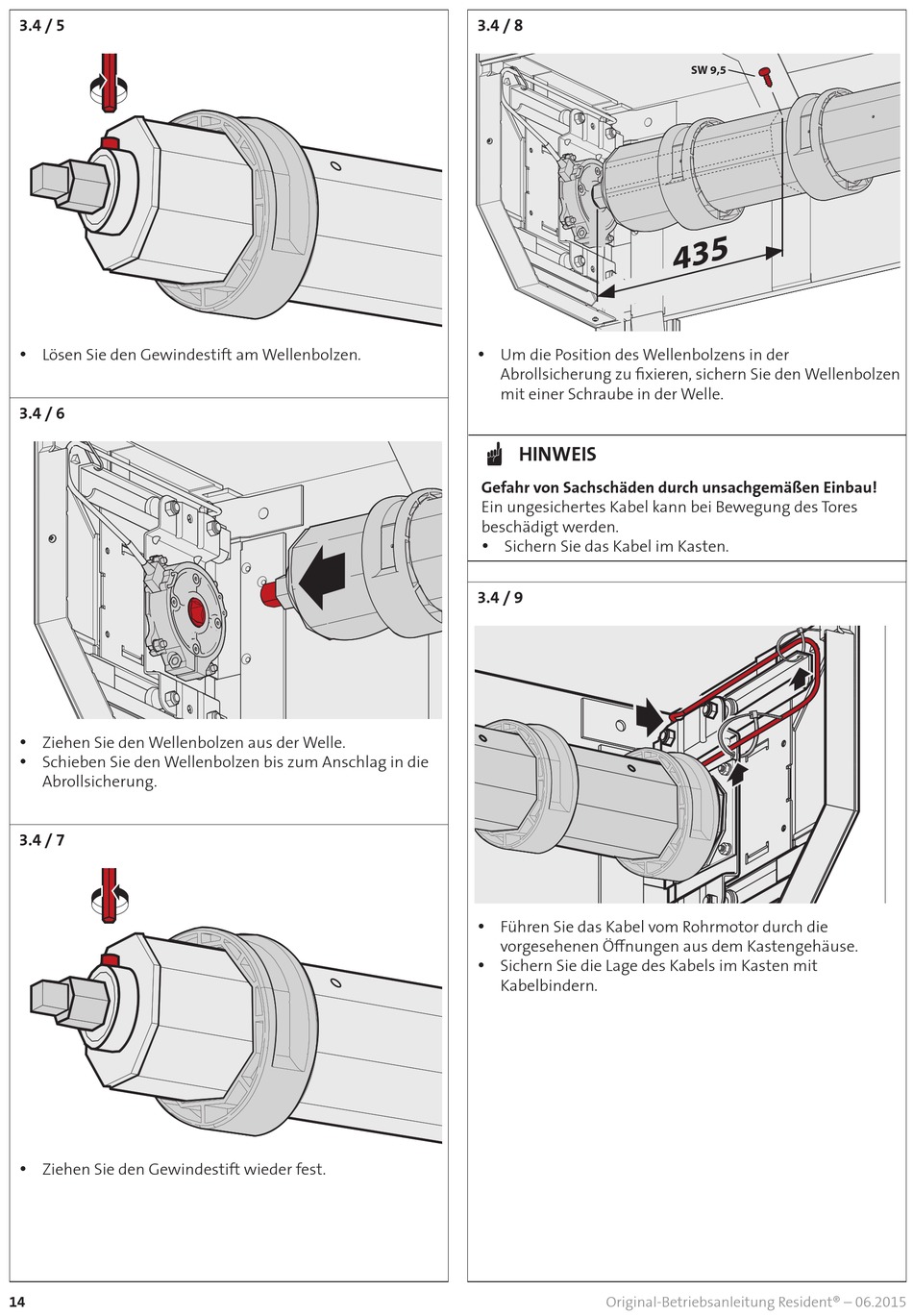

3.4 / 5
y Lösen Sie den Gewindestift am Wellenbolzen.
3.4 / 6
y Ziehen Sie den Wellenbolzen aus der Welle.
y Schieben Sie den Wellenbolzen bis zum Anschlag in die
Abrollsicherung.
3.4 / 7
y Ziehen Sie den Gewindestift wieder fest.
14
3.4 / 8
y Um die Position des Wellenbolzens in der
Abrollsicherung zu fixieren, sichern Sie den Wellenbolzen
mit einer Schraube in der Welle.
HINWEIS
Gefahr von Sachschäden durch unsachgemäßen Einbau!
Ein ungesichertes Kabel kann bei Bewegung des Tores
beschädigt werden.
y Sichern Sie das Kabel im Kasten.
3.4 / 9
y Führen Sie das Kabel vom Rohrmotor durch die
vorgesehenen Öffnungen aus dem Kastengehäuse.
y Sichern Sie die Lage des Kabels im Kasten mit
Kabelbindern.
Original-Betriebsanleitung Resident® – 06.2015
SW 9,5
4 3 5
