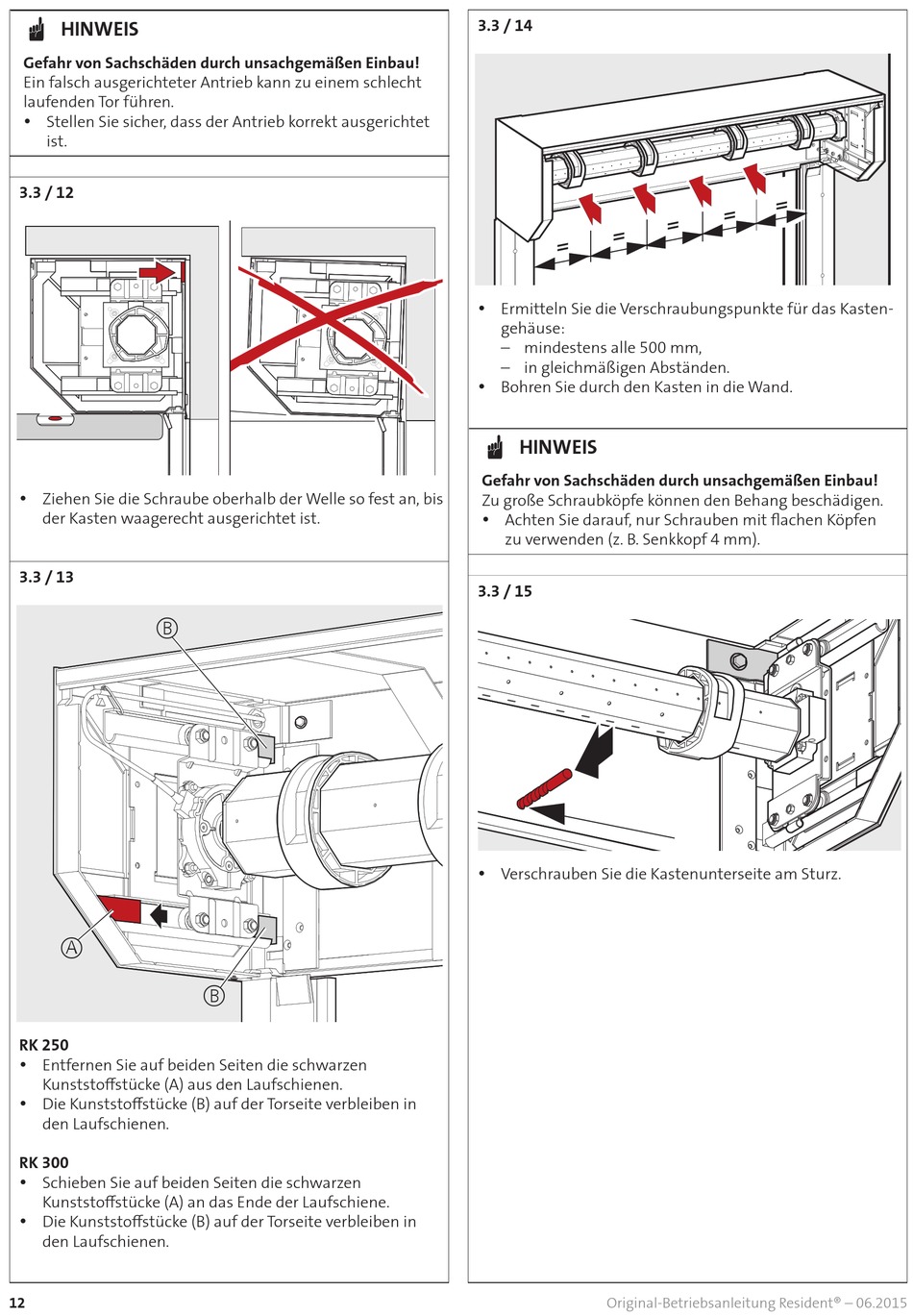

Alulux Resident Originalbetriebsanleitung Seite 12

HINWEIS
Gefahr von Sachschäden durch unsachgemäßen Einbau!
Ein falsch ausgerichteter Antrieb kann zu einem schlecht
laufenden Tor führen.
y Stellen Sie sicher, dass der Antrieb korrekt ausgerichtet
ist.
3.3 / 12
y Ziehen Sie die Schraube oberhalb der Welle so fest an, bis
der Kasten waagerecht ausgerichtet ist.
3.3 / 13
B
A
RK 250
y Entfernen Sie auf beiden Seiten die schwarzen
Kunststoffstücke (A) aus den Laufschienen.
y Die Kunststoffstücke (B) auf der Torseite verbleiben in
den Laufschienen.
RK 300
y Schieben Sie auf beiden Seiten die schwarzen
Kunststoffstücke (A) an das Ende der Laufschiene.
y Die Kunststoffstücke (B) auf der Torseite verbleiben in
den Laufschienen.
12
B
3.3 / 14
=
=
y Ermitteln Sie die Verschraubungspunkte für das Kasten-
gehäuse:
– mindestens alle 500 mm,
– in gleichmäßigen Abständen.
y Bohren Sie durch den Kasten in die Wand.
HINWEIS
Gefahr von Sachschäden durch unsachgemäßen Einbau!
Zu große Schraubköpfe können den Behang beschädigen.
y Achten Sie darauf, nur Schrauben mit flachen Köpfen
zu verwenden (z. B. Senkkopf 4 mm).
3.3 / 15
y Verschrauben Sie die Kastenunterseite am Sturz.
