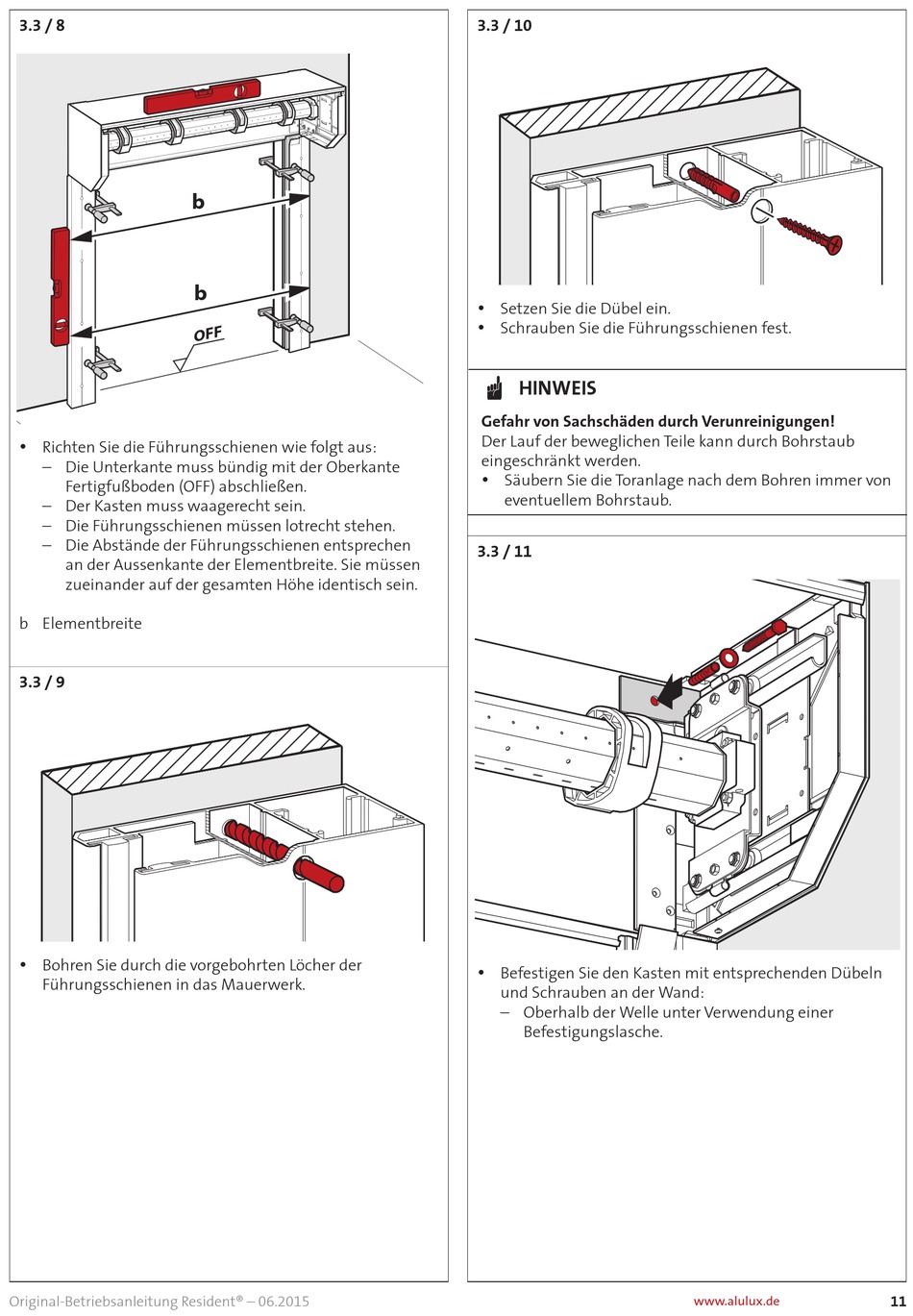

Alulux Resident Originalbetriebsanleitung Seite 11

3.3 / 8
y Richten Sie die Führungsschienen wie folgt aus:
– Die Unterkante muss bündig mit der Oberkante
Fertigfußboden (OFF) abschließen.
– Der Kasten muss waagerecht sein.
– Die Führungsschienen müssen lotrecht stehen.
– Die Abstände der Führungsschienen entsprechen
an der Aussenkante der Elementbreite. Sie müssen
zueinander auf der gesamten Höhe identisch sein.
b Elementbreite
3.3 / 9
y Bohren Sie durch die vorgebohrten Löcher der
Führungsschienen in das Mauerwerk.
Original-Betriebsanleitung Resident® – 06.2015
b
b
O F F
3.3 / 10
y Setzen Sie die Dübel ein.
y Schrauben Sie die Führungsschienen fest.
HINWEIS
Gefahr von Sachschäden durch Verunreinigungen!
Der Lauf der beweglichen Teile kann durch Bohrstaub
eingeschränkt werden.
y Säubern Sie die Toranlage nach dem Bohren immer von
eventuellem Bohrstaub.
3.3 / 11
y Befestigen Sie den Kasten mit entsprechenden Dübeln
und Schrauben an der Wand:
– Oberhalb der Welle unter Verwendung einer
Befestigungs lasche.
www.alulux.de
11
