Gewährleistung; Produktübersicht; Einbaumaße - Alulux Resident Originalbetriebsanleitung

Diese Benutzer dürfen nur tätig werden bei Bedienung und
Wartung. Besondere Anforderungen:
– Benutzer werden beaufsichtig.
– Benutzer wurden bezüglich des sicheren Gebrauchs des
Geräts unterwiesen.
– Benutzer verstehen Gefahren im Umgang mit dem Gerät.
– Kinder dürfen nicht mit dem Gerät spielen.
1.3 Gewährleistung
– In Bezug auf Funktion und Sicherheit kann eine
Gewährleistung nur übernommen werden, wenn die
Montageschritte sachgemäß im Sinne dieser Anleitung
durchgeführt werden.
– Durch Nichtbeachtung der Warnhinweise können
Körperverletzungen und Beschädigungen am Torsystem
auftreten.
– Der Hersteller haftet nicht, wenn durch Missachtung von
Sicherheitshinweise Schäden entstanden sind.
– Um Einbau- und Bedienungsfehler zu vermeiden,
müssen der Einbau und die Bedienung unbedingt nach
dieser Einbau- und Bedienungsanleitung erfolgen. Das
Tor und das Antriebssystem dürfen erst nach Kenntnis
dieser Einbau- und Bedienungs anleitung betrieben
werden. Die Einbau und Bedienungsanleitung ist
dem Endbenutzer zur sorgfältigen Aufbewahrung zu
übergeben.
– Die Torsysteme werden gemäß den in der
Konformitätserklärung aufgeführten Richtlinien
und Normen gefertigt und haben das Werk in
sicherheitstechnisch einwandfreiem Zustand
verlassen. Der montierende Fachhandel bestätigt
den ordnungsgemäßen Einbau lt. DIN EN 12635
mit einer eigenen Konformitätserklärung. Der
Emissionsschalldruckpegel liegt unter 70 dB(A).
– Das Tor und der Antrieb müssen vor der Inbetriebnahme
und mindestens einmal jährlich gewartet werden.
Die Wartung muss im Prüfbuch dokumentiert werden.
– Die Gewährleistung des Tor- und Antriebssystems gilt
nur in Verbindung mit Original-Zubehör. Der Austausch
muss durch Fachpersonal erfolgen. Der Hersteller haftet
nicht bei Verwendung von anderen Ersatzteilen oder
unsach gemäßem Einbau.
– Verschleißteile wie z. B. Federn, Bowdenzüge, Torzugseile,
Laufrollen, Seilrollen, Zahnriemen, Dichtungen, Batterien,
Sicherungen, Glühlampen, Schlösser und Verriegelungen
sind von der normalen Gewährleistung ausgeschlossen.
Weitere Sicherheitshinweise stehen in den jeweils
relevanten Abschnitten im Dokument.
➔ „3. Einbau"
➔ „5. Bedienung"
➔ „6. Wartung"
➔ „7. Demontage"
Hersteller:
Alulux GmbH
Messingstraße 16
33415 Verl
Telefon: 0 52 46/9 65-0
Telefax: 0 52 46/9 65-2 90
4

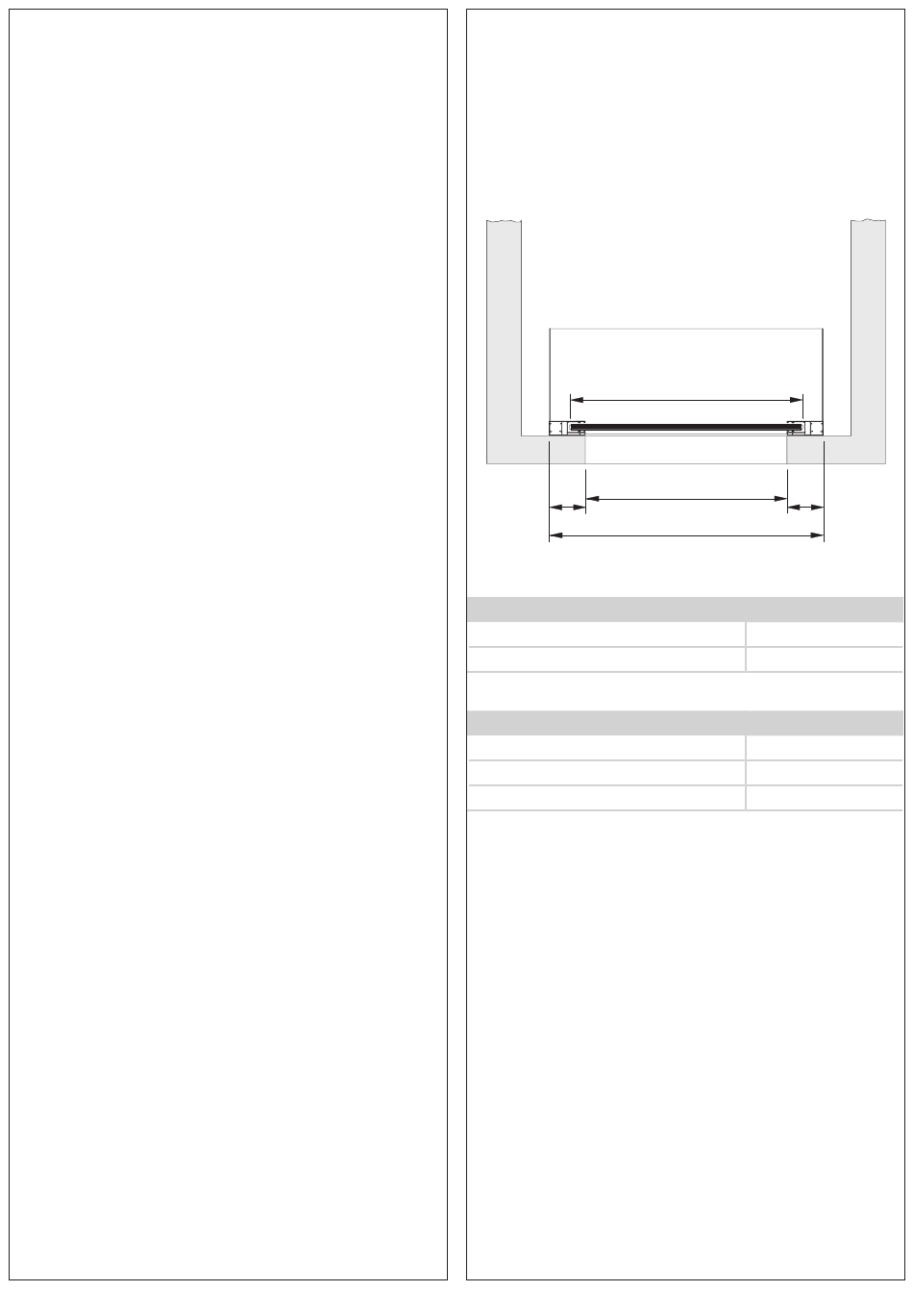

2. Produktübersicht
2.1 Einbaumaße
Ansicht von oben
a
Führungsschiene
UPH 250/RD
UPH 270/RD*
* Einsatz ab 5000 mm Elementbreite
Blendenkappe
BK 45-250/S
BK 45-300/S
BK 45-360/S
b Fertigmaß Behang = Elementbreite - 125
c Lichte Breite
d Elementbreite = Lichte Breite + 2 x a
e Kastenhöhe
f Führungsschienenlänge = Lichte Höhe
g UPH 250/RD bzw. UPH 270/RD mit Distanzkammer,
8 mm
h Lichte Höhe
i Elementhöhe
j ADP 80 - Distanzprofil, 8 mm
k ADP 20 - Distanzprofil, 4 mm
l Führungsschienenlänge = Lichte Höhe + 70
Original-Betriebsanleitung Resident® – 06.2015
b
c
a
d
a
105
125
e
250
300
360
