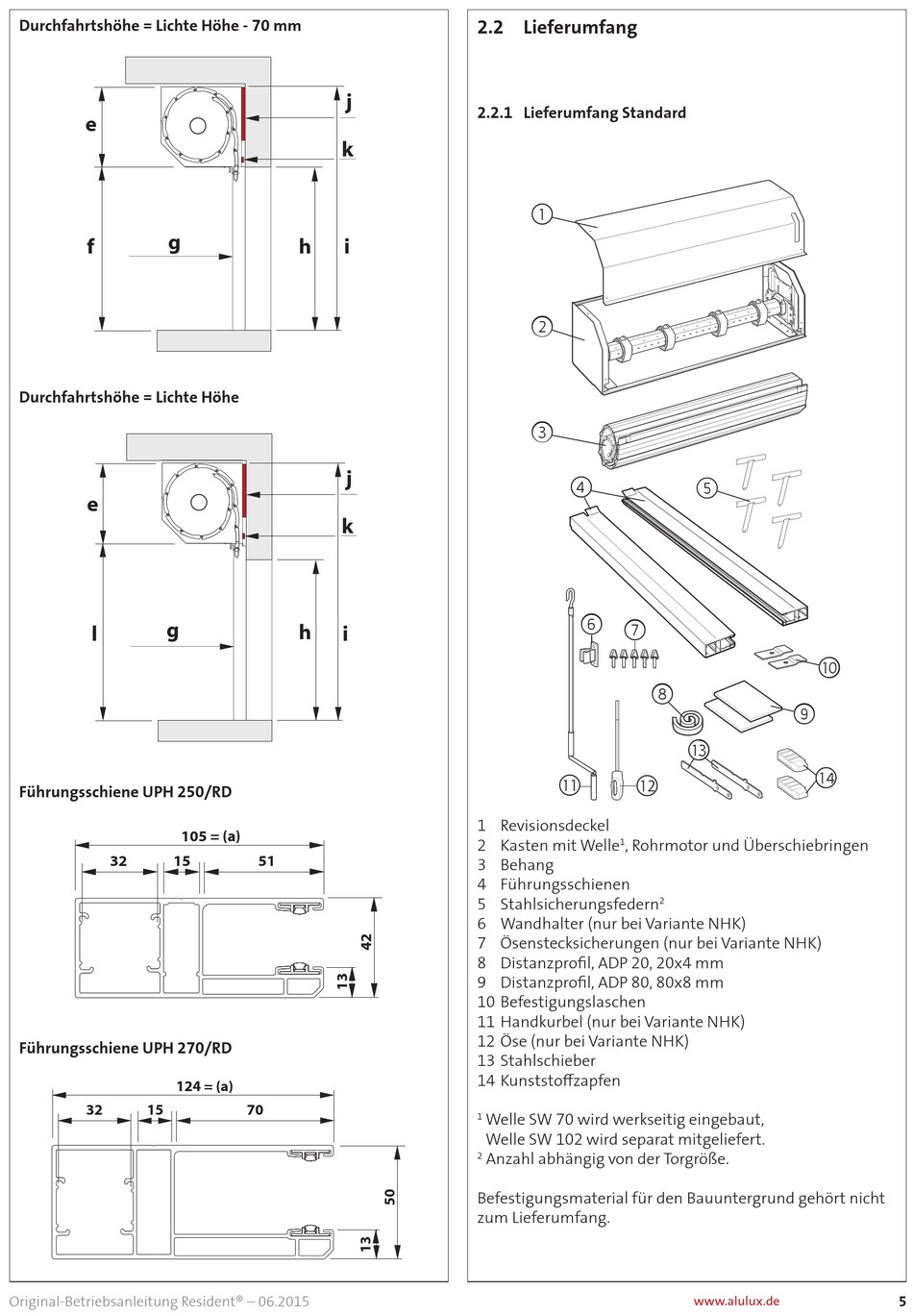

Lieferumfang - Alulux Resident Originalbetriebsanleitung

Durchfahrtshöhe = Lichte Höhe - 70 mm
e
g
f
Durchfahrtshöhe = Lichte Höhe
e
g
l
Führungsschiene UPH 250/RD
105 = (a)
32 15
Führungsschiene UPH 270/RD
124 = (a)
32 15
Original-Betriebsanleitung Resident® – 06.2015
j
k
h i
j
k
h
i
51
70

2.2 Lieferumfang

2.2.1 Lieferumfang Standard
1
2
3
4
6
7
! !
1 2
1 Revisionsdeckel
2 Kasten mit Welle , Rohrmotor und Über schieb ringen
1
3 Behang
4 Führungsschienen
5 Stahlsicherungsfedern
6 Wandhalter (nur bei Variante NHK)
7 Ösenstecksicherungen (nur bei Variante NHK)
8 Distanzprofil, ADP 20, 20x4 mm
9 Distanzprofil, ADP 80, 80x8 mm
10 Befestigungslaschen
11 Handkurbel (nur bei Variante NHK)
12 Öse (nur bei Variante NHK)
13 Stahlschieber
14 Kunststoffzapfen
Welle SW 70 wird werkseitig eingebaut,
1
Welle SW 102 wird separat mitgeliefert.
Anzahl abhängig von der Torgröße.
2
Befestigungsmaterial für den Bauuntergrund gehört nicht
zum Lieferumfang.
5
!¯
8
9
!#
!£
2
www.alulux.de
5
