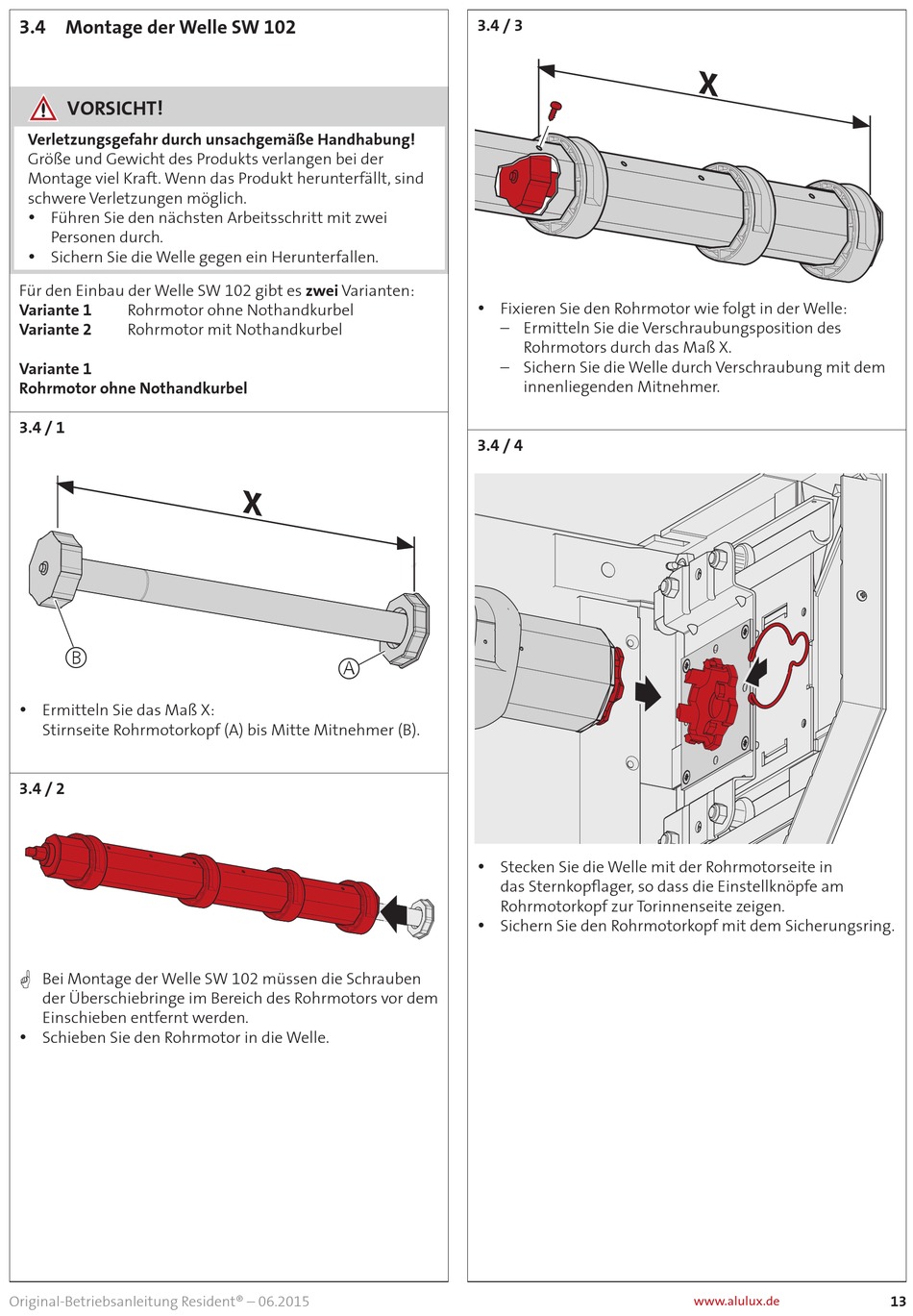

3.4 Montage der Welle SW 102

VORSICHT!
Verletzungsgefahr durch unsachgemäße Handhabung!
Größe und Gewicht des Produkts verlangen bei der
Montage viel Kraft. Wenn das Produkt herunterfällt, sind
schwere Verletzungen möglich.
y Führen Sie den nächsten Arbeitsschritt mit zwei
Personen durch.
y Sichern Sie die Welle gegen ein Herunterfallen.
Für den Einbau der Welle SW 102 gibt es zwei Varianten:
Variante 1 Rohrmotor ohne Nothandkurbel
Variante 2 Rohrmotor mit Nothandkurbel
Variante 1
Rohrmotor ohne Nothandkurbel
3.4 / 1
B
y Ermitteln Sie das Maß X:
Stirnseite Rohrmotorkopf (A) bis Mitte Mitnehmer (B).
3.4 / 2
*
Bei Montage der Welle SW 102 müssen die Schrauben
der Überschiebringe im Bereich des Rohrmotors vor dem
Einschieben entfernt werden.
y Schieben Sie den Rohrmotor in die Welle.
Original-Betriebsanleitung Resident® – 06.2015
X
A
3.4 / 3
y Fixieren Sie den Rohrmotor wie folgt in der Welle:
– Ermitteln Sie die Verschraubungsposition des
Rohrmotors durch das Maß X.
– Sichern Sie die Welle durch Ver schraubung mit dem
innenliegenden Mitnehmer.
3.4 / 4
y Stecken Sie die Welle mit der Rohrmotorseite in
das Stern kopfl ager, so dass die Einstellknöpfe am
Rohrmotorkopf zur Torinnenseite zeigen.
y Sichern Sie den Rohrmotorkopf mit dem Sicherungsring.
X
