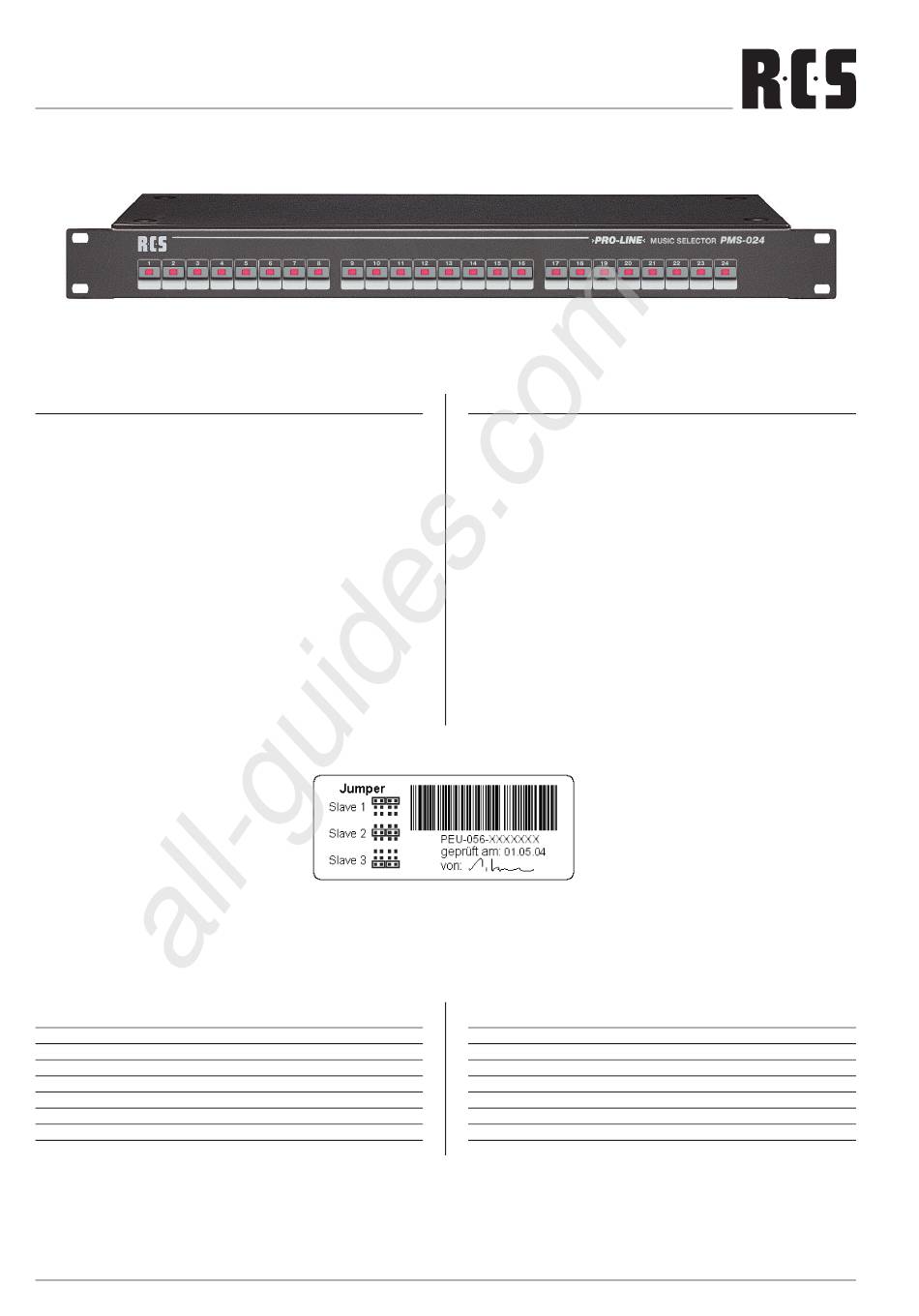

PMS-024
MUSIC SELECTOR / MUSIKSCHALTFELD
FUNCTIONAL DESCRIPTION
With the PMS-024 differently programmed background
music zones can by hand be switched on or off. A button of
the PMS-024 can be assigned to each relay. The connections
takes place directly to the slave-socket of PSS-224A/B. The
music control panels have the lowest priority, this means
changes are only through-placed if all other allocations are
in a passive state.
All of the PMS-024 not used lines can be switched with the
help of the ten keys pad from the substations. They retained
like the programming with ProLine-Config in the range of
background music.
To the PSS-224A/B can be attached up to three PMS-024,
which must be addressed internally bay Jumper. On delivery
the equipment stands on Slave 1.
TECHNICAL DATA PMS-024
Power supply via ext. bus cable PFK-200
Nominal current* all buttons out
Nominal current* all buttons on
Connector „SLAVE IN"
Dimensions (BxHxT)
essential rack depth
Weight
*gemessen in der 24V-Speisung der PSS-224A/B
All manuals and user guides at all-guides.com
5V
7mA
20mA
Pfostenverbinder 26-pol.
483 x 45 x 185 mm
200 mm
2,3 kg
FUNKTIONSBESCHREIBUNG
Mit dem PMS-024 lassen sich 24 verschieden programmierte
Hintergrundmusikzonen von Hand ein- oder ausschalten. Da-
bei kann jedem Relais eine Taste der PMS-024 zugeördnet
werden. Der Anschluss erfolgt direkt an die Slave-Buchse
der PSS-224A/B. Die Musikschaltfelder haben die niedrigste
Priorität, d.h. Änderungen werden erst durchgestellt, wenn
alle anderen Zuordnungen im Ruhezustand sind.
Alle vom PMS-024 nicht verwendeten Linien können mit Hilfe
der Zehnertastatur PZM-310 von den Sprechstellen aus um-
geschaltet werden bzw. verhalten sich, wie sie mit ProLine-
Config im Bereich Hintergrundmusik programmiert wurden.
An die PSS-224A/B lassen sich bis zu drei PMS-024 an-
schließen, die intern mittels Jumper adressiert werden müs-
sen. Im Auslieferungszustand steht das Gerät auf Slave 1.
TECHNISCHE DATEN PMS-024
Stromversorgung über ext. Buskabel PFK-200
Stromaufnahme* alle Tasten aus
Stromaufnahme* alle Tasten ein
Anschlussstecker „SLAVE IN"
Maße (BxHxT)
erforderliche Rackeinbautiefe
Gewicht
*gemessen in der 24V-Speisung der PSS-224A/B
5V
7mA
20mA
Pfostenverbinder 26-pol.
483 x 45 x 185 mm
200 mm
2,3 kg
