mONTAGE UND INSTALLATION

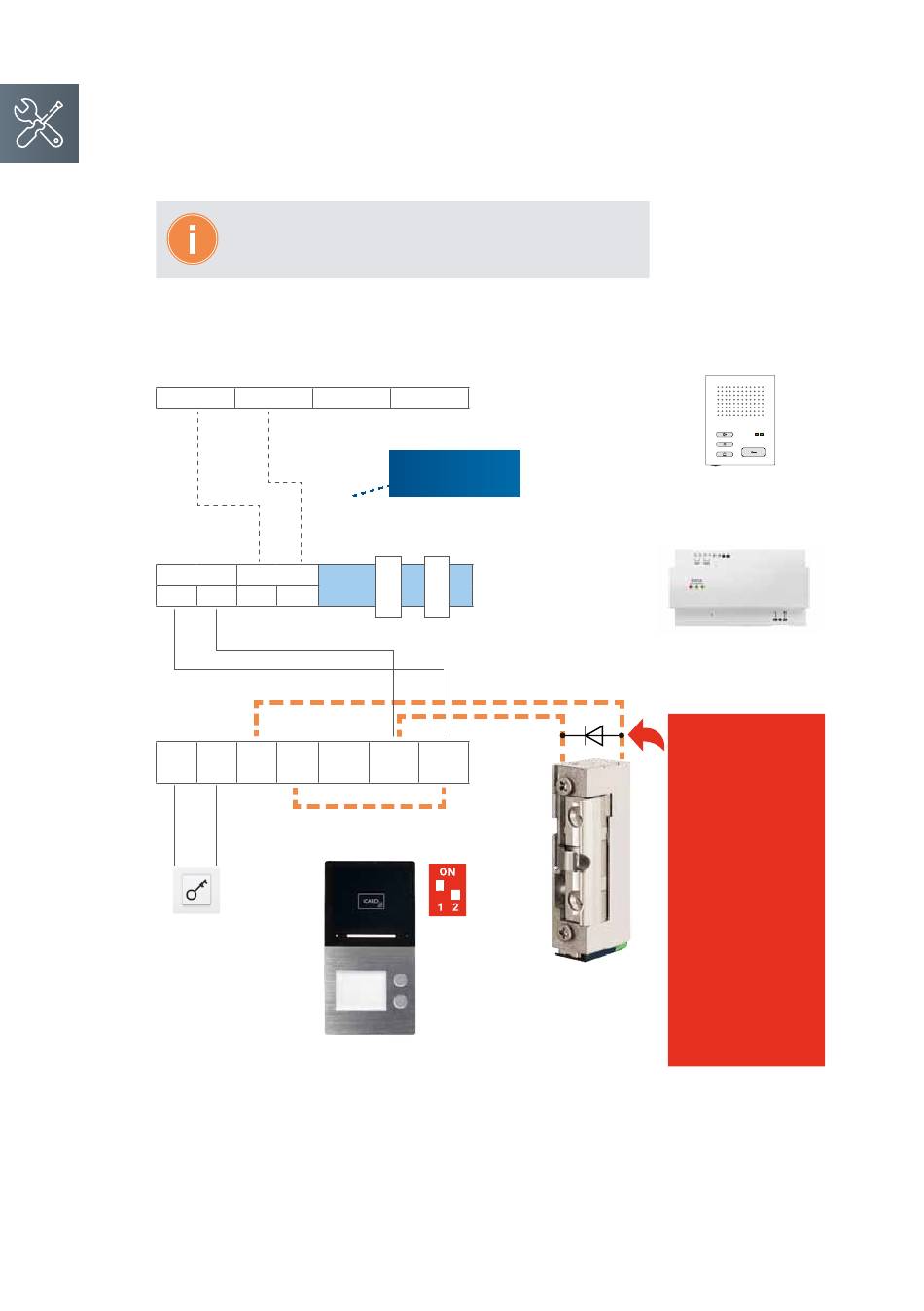

ANSCHLUSS eINeS tüRÖFFNeRS
BUS A
BUS1
A1
GND
Externe
Türöffnertaste
26
Türöffnerbetrieb über vorhandene BUS-Spannung.
Ausschließlich mit dem Universal-Türöffner VILLA TÖ möglich.
BUS B
BELL
BUS2
B1
A2
B2
kEY
NO
COm
NC
VILLA AUDIO
1 AS RL
oder 2 AS RL
Türstation
GND
Aufschaltung
Audio-Innenstationen
L
N
BUS
BUS
B
A
VILLA NG Netzgerät
HINWEIS:
Beim einsatz mit zu-
trittskontrolle (RFID)
ist der Türöffner mit
beigefügter Schutz-
diode zu installieren.
Sie vermeiden damit
Spannungsspitzen an
der Steuer elektronik.
Bitte berücksichtigen
VILLA Tö
Sie bei der Diode die
Türöffner
Polung. Ansonsten
ist der Türöffner ohne
Funktion!
