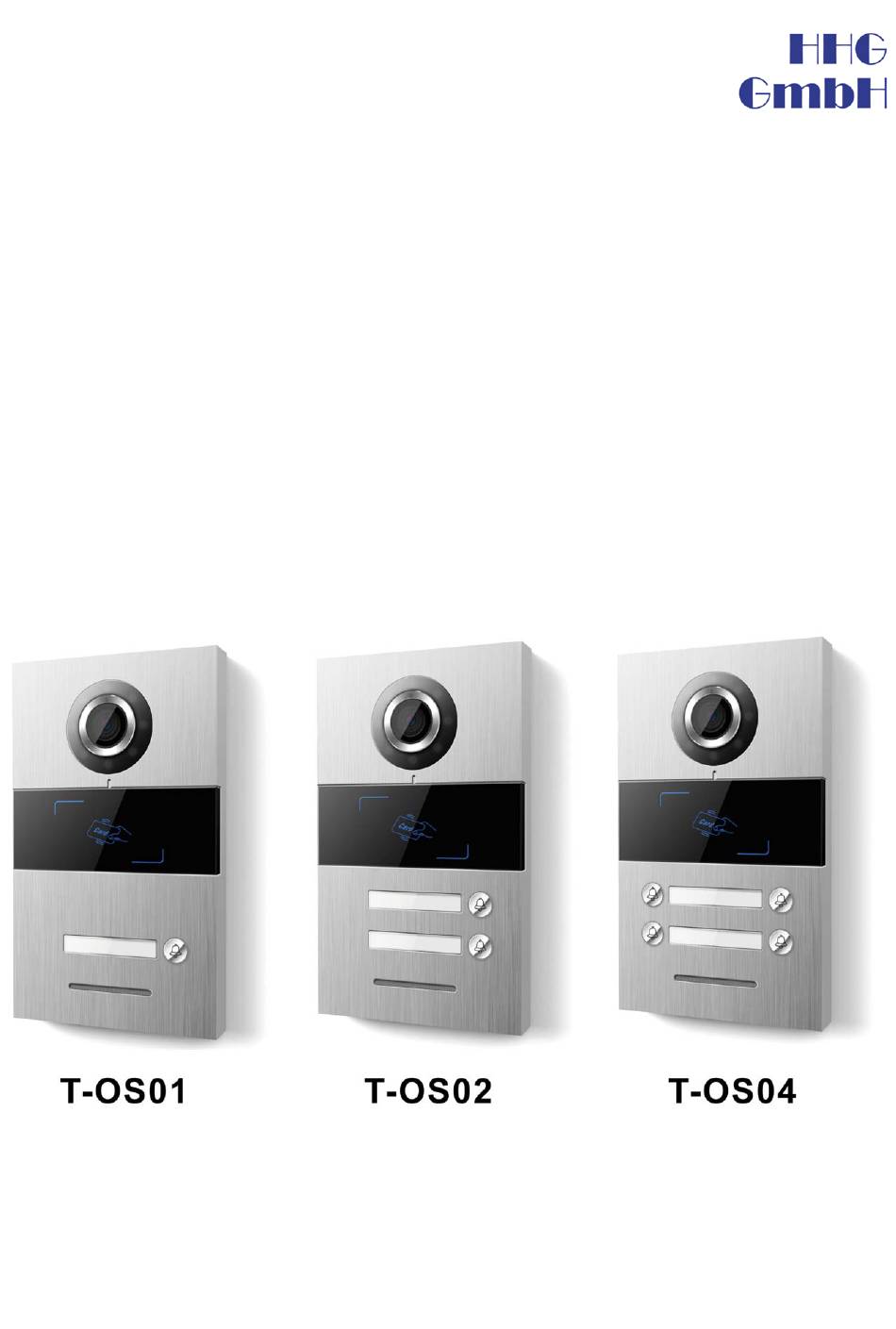

- Seite 1 Produktinformation Video-Außenstation zur Auf- und Unterputzmontage T-OS01, T-OS02 und T-OS04...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ........................4 Ersatzteile, Zubehör ..............................4 Einleitung ........................4 Hinweise zur Produktinformation ..........................4 Verwendete Symbole für Warnhinweise ........................4 Weitere verwendete Symbole und Kennzeichnungen ....................5 Sicherheitshinweise....................... 5 Allgemeine Sicherheitsbestimmungen ......................... 5 Blitzschutzmaßnahmen .............................. -
Seite 4: Lieferumfang
Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für War- tung und Reparatur zugänglich ist. Produktinformationen finden Sie auf unserer Homepage unter www.hhg-elektro.de. Verwendete Symbole für Warnhinweise Symbol Signalwort Erläuterung... -
Seite 5: Weitere Verwendete Symbole Und Kennzeichnungen
Weitere verwendete Symbole und Kennzeichnungen Wichtiger Hinweis oder wichtige Information Videokennzeichnung nach DIN 33450 ► Handlungsschritt Querverweis: Weiterführende Informationen zum Thema, siehe Quelle Aufzählung, Listeneintrag 1. Ebene – Aufzählung, Listeneintrag 2. Ebene Erläuterung Sicherheitshinweise Allgemeine Sicherheitsbestimmungen Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. -
Seite 6: Produktbeschreibung
Produktbeschreibung Bestimmungsgemäßer Gebrauch Die T-OS0x sind Video-Außenstationen für die Verwendung im Außenbereich. Sie sind für die Unter- putz- und Aufputzmontage geeignet. Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen hinausgehen, übernimmt der Hersteller keine Haftung. Kurzbeschreibung Video-Außenstation zur Unterputz- und Aufputzmontage ... -
Seite 7: Geräteübersicht
Geräteübersicht Abb. 1: Geräteübersicht Kamera Potentiometer Türöffnerzeit Lichtsensor Lautsprecher Infrarot-LEDs Klingeltasten Kamera schwenken Namensschild Typenschild RFID Leser Anschlussklemmen Mikrofon Master/Slave-Einstellungen... -
Seite 8: Technische Daten
Technische Daten Eingangsspannung 24 ~ 32 V DC Eingangsnennstrom ≤ 110 mA (32 V DC) Nennleistung Ruhestrom ≤ 25 mA (32 V DC) Eingangsstrom max. ≤ 150 mA (32 V DC) 0,3 Megapixel Kamera Kamera CMOS PAL Erfassungswinkel 90° Schutzart IP44 zulässige Umgebungstemperatur -20 ... -
Seite 9: Montage Und Installation
Montage und Installation Montage Montageort Um eine gute Videoqualität zu erreichen, darf die Kamera nicht direkt ausgerichtet werden auf: Sonneneinstrahlung starke Lichtquellen helle oder stark reflektierende Wände. Montagehöhe Berücksichtigen Sie bei der Wahl der Montagehöhe der Video- Außenstation den Erfassungswinkel der Kamera. -
Seite 10: Unterputzmontage
Unterputzmontage Montage Unterputzkasten ► Fertigen Sie einen Wandausschnitt für den Unterputzkasten an (Abb.: 4). Maße Wandausschnitt: Höhe 180 mm Breite 100 mm Tiefe 40 mm ► Zeichnen Sie mit Hilfe des Unterputzkastens die Bohrlöcher Achten Sie auf einen senkrechten Einbau des Unterputzkastens. -
Seite 11: Aufputzmontage
Aufputzmontage Montage Unterputzkasten mit Abdeckrahmen ► Zeichnen Sie mit Hilfe des Unterputzkastens die Bohrlöcher Achten Sie auf einen senkrechten Einbau des Unterputzkastens. Achten Sie auf die korrekte Einbaulage des Unterputzkastens. Der Pfeil muss nach oben zeigen. Eine Ausrichtung des Gerätes kann später nicht korrigiert werden. -
Seite 12: Leitungen Anschließen
Leitungen anschließen Anschlussleitungen Zulässiger Querschnitt (Durchmesser): 0,08 … 0,82 mm (Ø 0,32 … 1,0 mm) Max. Anzahl Drähte pro Klemmenkontakt: 6 x 0,8 mm, 10 x 0,6 mm Schließen Sie weitere Adern mit Hilfsklemmen an. Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt. -
Seite 13: Verdrahtungsbeispiel
Verdrahtungsbeispiel Abb. 9: Schaltplan... -
Seite 14: Inbetriebnahme
Inbetriebnahme WARNUNG! Lebensgefahr durch elektrischen Schlag Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheitsanforderungen nach DIN VDE 0100. ► Installieren Sie die Geräte der Anlage vollständig. ► Schalten Sie die Netzspannung ein. Das Gerät hat keinen separaten Ein-/Ausschalter. ... -
Seite 15: Namensschild Beschriften
Namensschild beschriften Die Namensschilder sind in den Frontplattenausschnitten eingerastet. Zum Ansetzen des Werkzeuges befindet sich jeweils an einer kurzen Seite ein kleiner Spalt. ► Verwenden Sie zum Öffnen einen kleinen Schraubendreher. ► Entnehmen Sie durch vorsichtiges Hebeln die Abdeckung des Namensschildes. ►... -
Seite 16: Zutrittskontrolle
Zutrittskontrolle Anzahl der RFID-Karten/-Schlüssel, die registriert werden können: max. 200 Stück Werkseinstellungen laden ► Trennen Sie die Video-Außenstation von der Netzspan- nung. ► Stellen Sie den Dipschalter auf die Position ADD: 0 (Abb. 13). ► Schalten Sie die Netzspannung wieder ein. ►... -
Seite 17: Weitere Admin-Karten Erstellen
Weitere Admin-Karten erstellen ► Halten Sie die Admin-Karte viermal kurz vor den Kartenleser. Ein 3-facher Quittungston ertönt. ► Halten Sie die zu registrierenden Admin-Karten nacheinander vor den Kartenleser. Ein Quittungston bestätigt die Registrierung. ► Warten Sie 15 Sekunden bis ein kurzer Quittungston zu hören ist. Die Video-Außenstation ist wieder im Stand-by-Modus. -
Seite 18: Reinigung
Reinigung ACHTUNG! Funktionsverlust durch Kurzschluss und Korrosion. Wasser und Reinigungsmittel können in das Gerät eindringen. Elektronische Bauteile können durch Kurzschluss und Korrosion beschädigt werden. Vermeiden Sie das Eindringen von Wasser und Reinigungsmitteln in das Gerät. Reinigen Sie das Gerät mit einem trockenen oder angefeuchteten Tuch. ACHTUNG! Beschädigung der Geräteoberfläche. -
Seite 19: Konformität
Entsorgen Sie das Gerät getrennt vom Hausmüll über eine Sammelstelle für Elektronikschrott. Die zuständige Sammelstelle erfragen Sie bei Ihrer Gemeindeverwaltung. Entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff. Gewährleistung Unsere Verkaufs- und Lieferbedingungen können Sie sich unter info@hhg-elektro.de anfordern. -
Seite 20: Service
Fragen richten Sie bitte an unser Service-Telefon: 09103-1545 oder per E-Mail an info@hhg-elektro.de Hauptsitz HHG GmbH, Am Farrnbach 7, D-90556 Cadolzburg Technische Änderungen vorbehalten. Ausgabe: 11/201711/2017 HHG GmbH Service Deutschland Tel.: 09103-1545 - FAX: 09103-917 - info@hhg-elektro.de - www.hhg-elektro.de PI_T-OS0x.docx...
