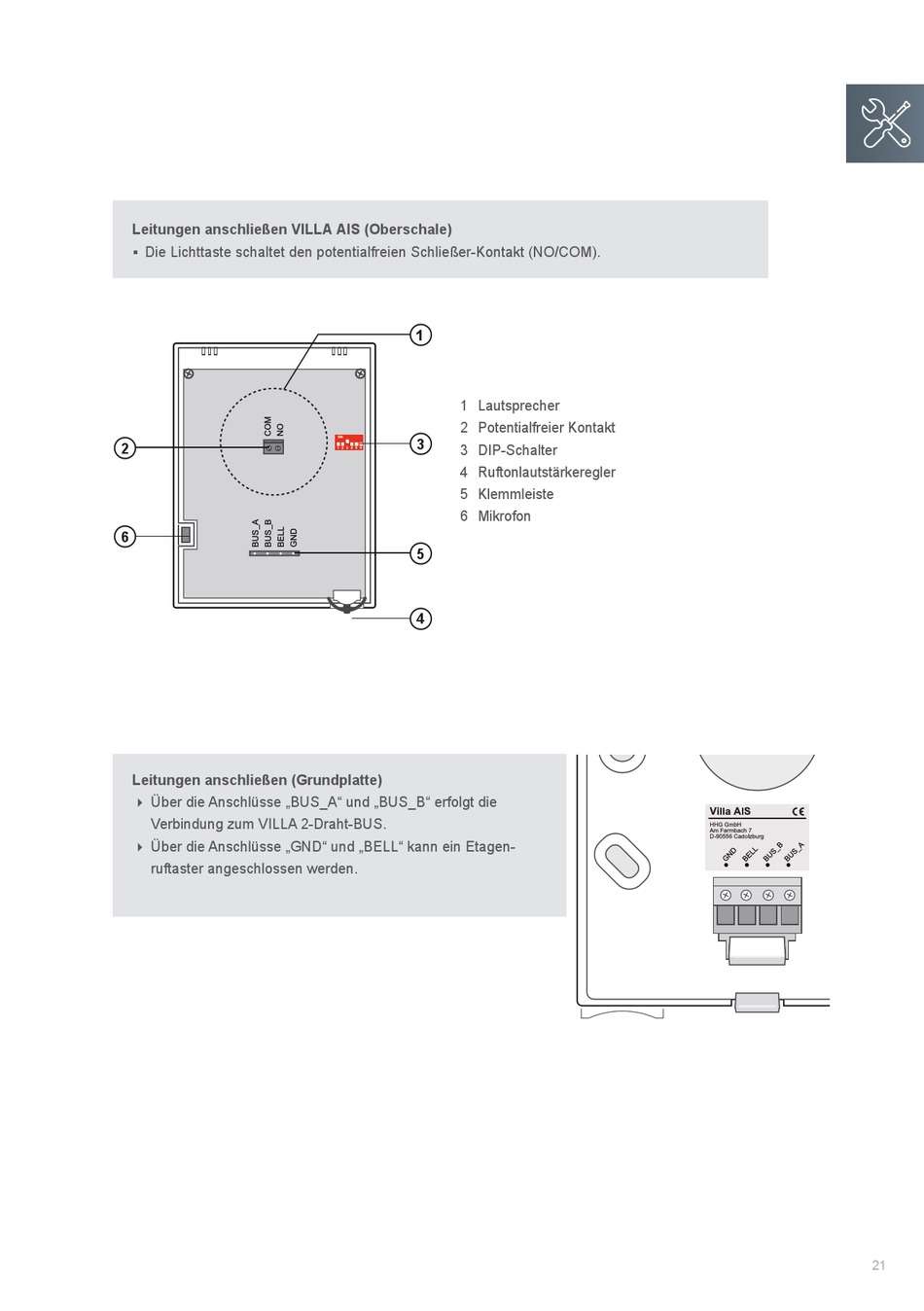

Leitungen anschließen VILLA AIS (Oberschale)
Die Lichttaste schaltet den potentialfreien Schließer-Kontakt (NO/COM).

2
6
Leitungen anschließen (Grundplatte)
 über die Anschlüsse „BUS_A" und „BUS_B" erfolgt die
Verbindung zum VILLA 2-Draht-BUS.
 über die Anschlüsse „GND" und „BeLL" kann ein etagen -
ruftaster angeschlossen werden.
1
1 Lautsprecher
2 Potentialfreier Kontakt
3
3 DIP-Schalter
4 Ruftonlautstärkeregler
5 Klemmleiste
6 Mikrofon
5
4
