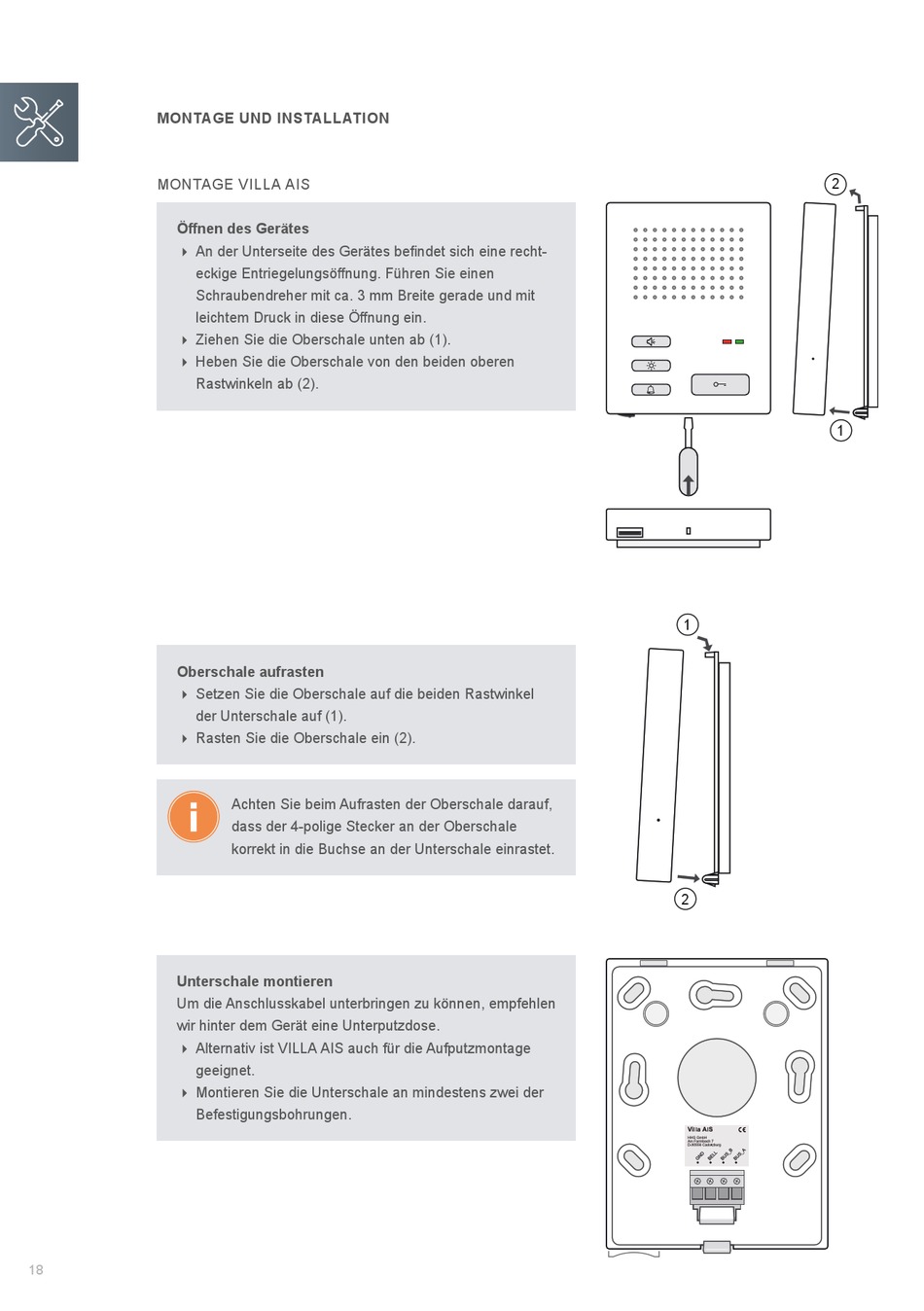

mONTAGE UND INSTALLATION
MONtAGe VILLA AIS
Öffnen des Gerätes
 An der Unterseite des Gerätes befindet sich eine recht-
eckige Entriegelungsöffnung. Führen Sie einen
Schraubendreher mit ca. 3 mm Breite gerade und mit
leichtem Druck in diese Öffnung ein.
 ziehen Sie die Oberschale unten ab (1).
 Heben Sie die Oberschale von den beiden oberen
Rastwinkeln ab (2).
Oberschale aufrasten
 Setzen Sie die Oberschale auf die beiden Rastwinkel
der Unterschale auf (1).
 Rasten Sie die Oberschale ein (2).
Unterschale montieren
Um die Anschlusskabel unterbringen zu können, empfehlen
wir hinter dem Gerät eine Unterputzdose.
 Alternativ ist VILLA AIS auch für die Aufputzmontage
geeignet.
 Montieren Sie die Unterschale an mindestens zwei der
Befestigung sbohrungen.
18
Achten Sie beim Aufrasten der Oberschale darauf,
dass der 4-polige Stecker an der Oberschale
korrekt in die Buchse an der Unterschale einrastet.
2
1
1
2
