6.4.2

Stromeingang: aktiv/passiv

Die Konfiguration des Stromeinganges als "aktiv" oder "passiv" erfolgt über verschiedene Steckbrü-
cken auf dem Stromeingang-Submodul.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1. Hilfsenergie ausschalten
I/O-Platine ausbauen → → Seite 95 ff.
2.
Steckbrücken positionieren → Abb. 41
3.
"
Achtung!
– Zerstörungsgefahr von Messgeräten! Beachten Sie die in der Abbildung angegeben Positio-
nen der Steckbrücken genau. Falsch gesteckte Brücken können zu Überströmen führen und
damit das Messgerät selber oder extern angeschlossene Geräte zerstören!
– Beachten Sie, dass die Positionierung des Strom-Submoduls auf der I/O-Platine, je nach
Bestellvariante, unterschiedlich sein kann und damit auch die Klemmenbelegung im
Anschlussraum des Messumformers. → Seite 29
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
T /
P U
I N
T /
P U
I N
T /
P U
I N

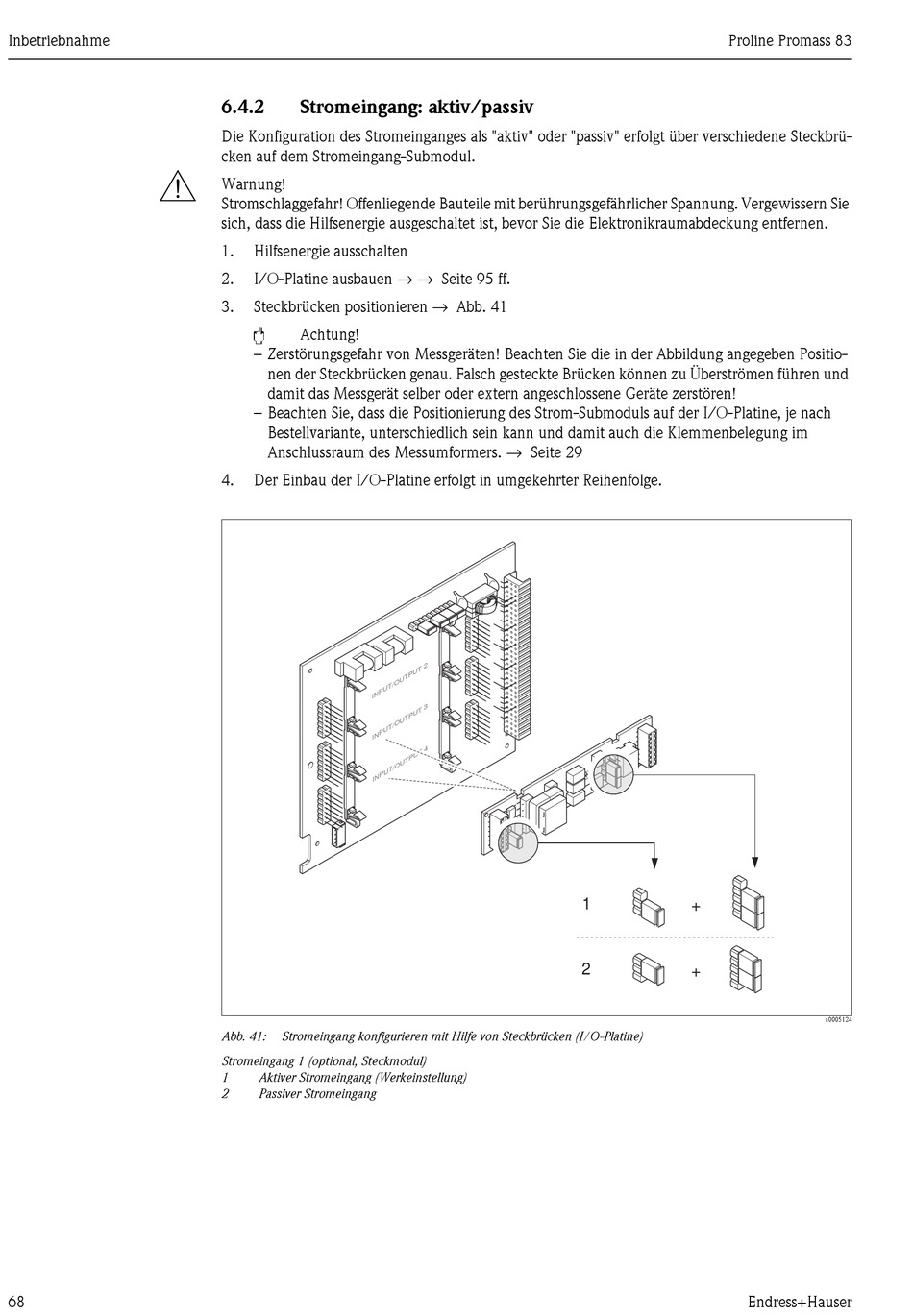

Abb. 41: Stromeingang konfigurieren mit Hilfe von Steckbrücken (I/O-Platine)
Stromeingang 1 (optional, Steckmodul)
1 Aktiver Stromeingang (Werkeinstellung)
2 Passiver Stromeingang
2
U T
T P
O U
3
U T
T P
O U
4
U T
T P
O U
Proline Promass 83
1
+
2
+
Endress+Hauser
a0005124
