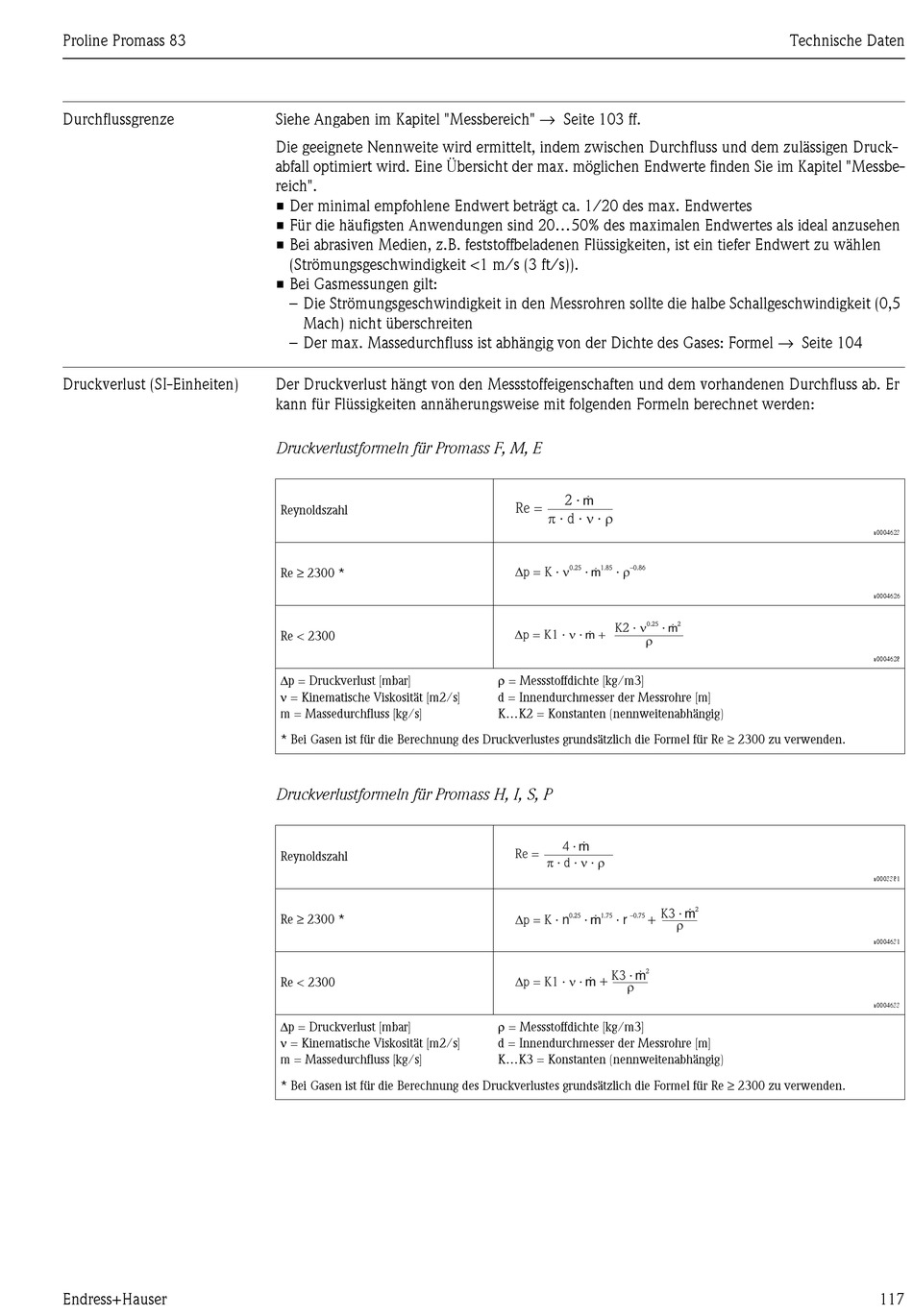

Endress+Hauser Proline Promass 83 Betriebsanleitung Seite 117

Proline Promass 83
Durchflussgrenze
Druckverlust (SI-Einheiten)
Endress+Hauser
Siehe Angaben im Kapitel "Messbereich" → Seite 103 ff.
Die geeignete Nennweite wird ermittelt, indem zwischen Durchfluss und dem zulässigen Druck-
abfall optimiert wird. Eine Übersicht der max. möglichen Endwerte finden Sie im Kapitel "Messbe-
reich".
• Der minimal empfohlene Endwert beträgt ca. 1/20 des max. Endwertes
• Für die häufigsten Anwendungen sind 20...50% des maximalen Endwertes als ideal anzusehen
• Bei abrasiven Medien, z.B. feststoffbeladenen Flüssigkeiten, ist ein tiefer Endwert zu wählen
(Strömungsgeschwindigkeit <1 m/s (3 ft/s)).
• Bei Gasmessungen gilt:
– Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallgeschwindigkeit (0,5
Mach) nicht überschreiten
– Der max. Massedurchfluss ist abhängig von der Dichte des Gases: Formel → Seite 104
Der Druckverlust hängt von den Messstoffeigenschaften und dem vorhandenen Durchfluss ab. Er
kann für Flüssigkeiten annäherungsweise mit folgenden Formeln berechnet werden:
Druckverlustformeln für Promass F, M, E
Reynoldszahl
Re ≥ 2300 *
Re < 2300
Δp = Druckverlust [mbar]
ν = Kinematische Viskosität [m2/s]
m = Massedurchfluss [kg/s]
* Bei Gasen ist für die Berechnung des Druckverlustes grundsätzlich die Formel für Re ≥ 2300 zu verwenden.
Druckverlustformeln für Promass H, I, S, P
Reynoldszahl
Re ≥ 2300 *
Re < 2300
Δp = Druckverlust [mbar]
ν = Kinematische Viskosität [m2/s]
m = Massedurchfluss [kg/s]
* Bei Gasen ist für die Berechnung des Druckverlustes grundsätzlich die Formel für Re ≥ 2300 zu verwenden.
2 · g
Re =
p n r
· d · ·
D n r
0.25 1.85 –0.86
g
p = K · · ·
n
0.25
K2 · · g
Dp = K1 · n
· g +
r
ρ = Messstoffdichte [kg/m3]
d = Innendurchmesser der Messrohre [m]
K...K2 = Konstanten (nennweitenabhängig)
g
4 ·
Re =
p n r
· d · ·
K3 ·
D
0.25 g 1.75 –0.75
+
p = K · n · · r
g 2
K3 ·
Dp = K1 · · n
g +
r
ρ = Messstoffdichte [kg/m3]
d = Innendurchmesser der Messrohre [m]
K...K3 = Konstanten (nennweitenabhängig)
Technische Daten
2
2
g
r
a0004623
a0004626
a0004628
a0003381
a0004631
a0004633
