Easy Series/RADION
Anzeige
Farbe
Blinkendes rotes Symbol
Rot
Blinkendes Symbol
(erst gelb, dann rot)
Gebrochener roter Kreis,
blinkende rote Symbole
Blinkender roter Kreis
Einzelnes rotierendes rotes
Kreissegment
Gebrochener roter Kreis

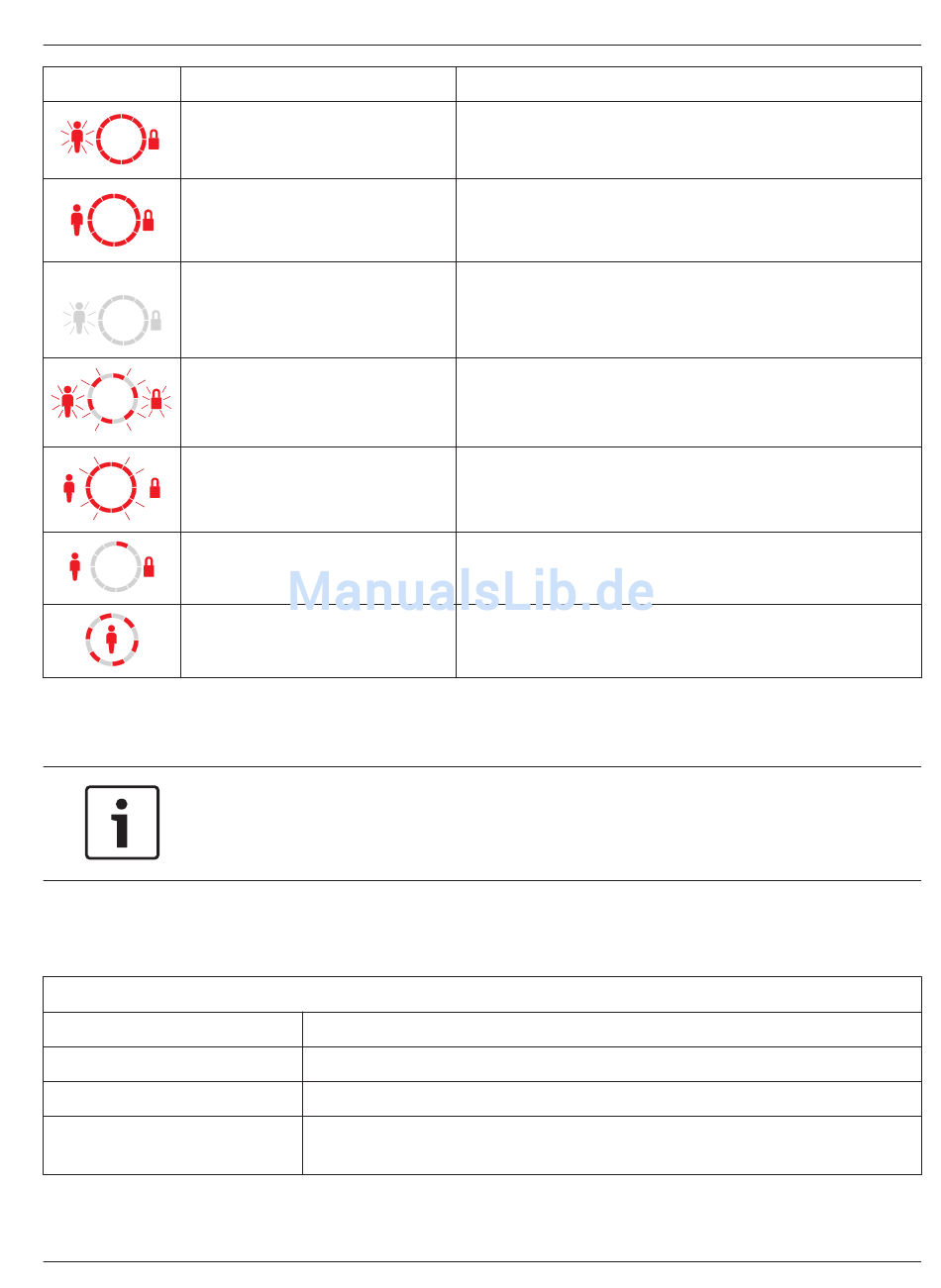

Tabelle 8.3: System Ein (Extern Scharf) – Anzeigestatus
8.3
DX2010 Kopplerplatine (8 Eingänge)
Hinweis!
Wenn die Meldergruppen 9 bis 32 verdrahtete Melder und Funkmelder enthalten, müssen alle
erforderlichen DX2010 Kopplerplatinen installiert werden, bevor Funkmelder zum System
hinzugefügt werden.
Die DX2010 Kopplerplatine wird direkt an den Datenbus einer kompatiblen Zentrale
angeschlossen. Mit jeder Kopplerplatine stehen acht zusätzliche Eingangsringleitungen zur
Verfügung.
DX2010 Kopplerplatine (8 Eingänge)
Betriebsspannung:
Stromaufnahme:
Ausgänge:
Anschlusskabelgröße der
Melderringleitung:
Bosch Sicherheitssysteme GmbH
Beschreibung
Scharfschalteverzögerung läuft.
System ist eingeschaltet (Extern Scharf).
Eingangsverzögerung läuft.
Gelbes Symbol: Erste Hälfte der Eingangsverzögerung
Rotes Symbol: Zweite Hälfte der Eingangsverzögerung
Feuer- oder Einbruchalarm wurde ausgelöst.
Aktiver Alarmspeicher (wenn System eingeschaltet ist)
Alarmspeicher-Ansage (wenn System eingeschaltet ist)
Mindestens ein Melder ist offen oder gesperrt; es liegt
keine Störung vor.
8 VDC bis 14 VDC
35 mA Standby; maximal 135 mA bei angeschlossenem Zubehör
100 mA, 12 VDC überwachter Ausgang für Zubehör
0,8 mm bis 1,8 mm
Installationshandbuch
Technische Daten und Übersicht | de
2015.09 | 04 | F01U308386
83
