Easy Series/RADION

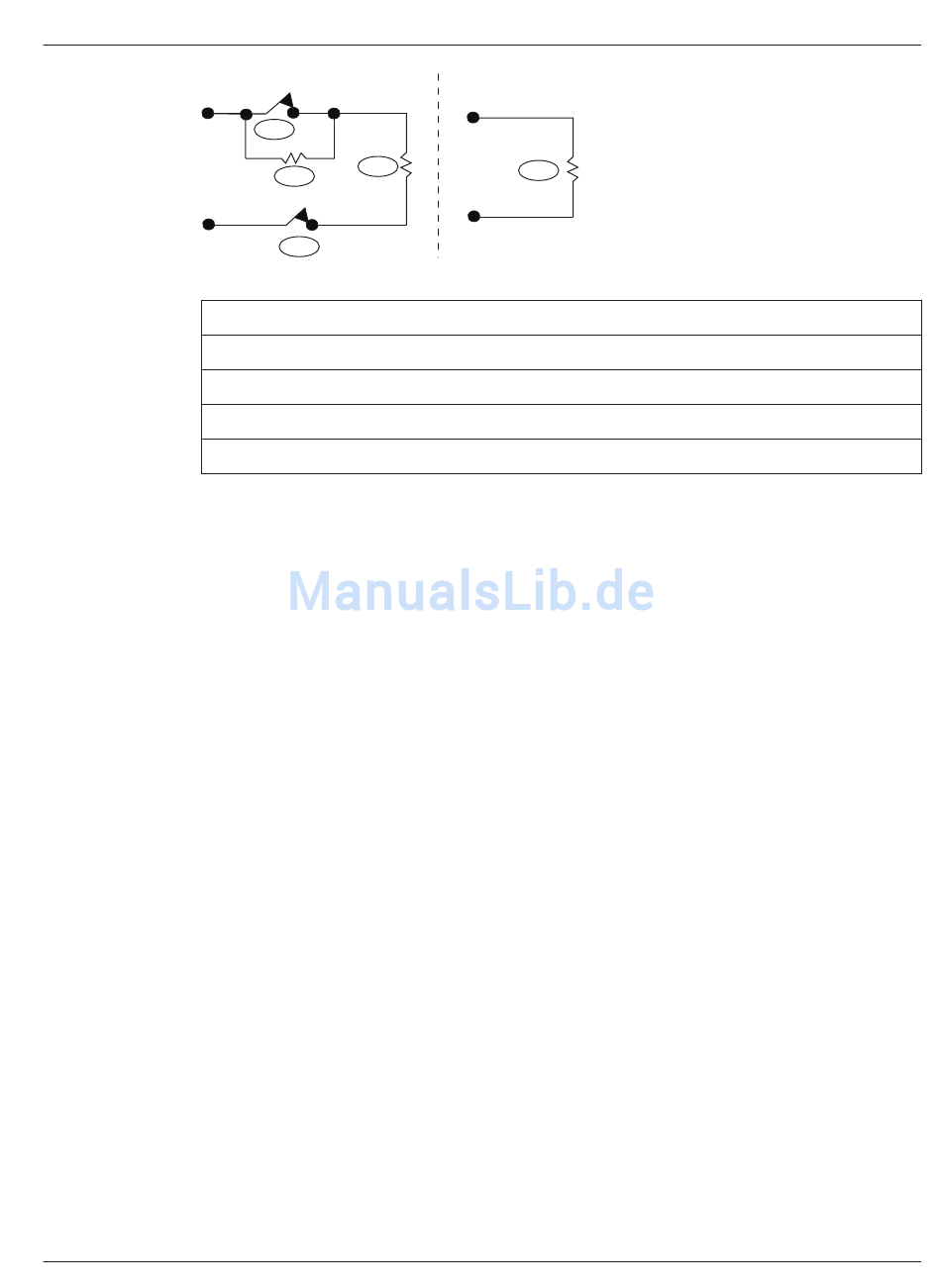

Bild 8.9: Option mit zwei Leitungsabschlusswiderständen
1 ￚ Im Ruhezustand geschlossener (NC) Alarm
2 ￚ Im Ruhezustand geschlossener (NC) Sabotagekontakt
3 – 1,5 kΩ-Alarm-Leitungsabschlusswiderstand
4 ￚ 2,2 kΩ-Sabotage-Leitungsabschlusswiderstand
5 ￚ Eingang deaktiviert – kein Kontakt, 2,2 kΩ-Leitungsabschlusswiderstand
8.15.1
Installationshinweise
Sie müssen verschiedene Installationsoptionen berücksichtigen, wenn Sie das Gerät
montieren. Schon vor der Installation sollten Sie sich mit deren einzigartigen Ansätzen vertraut
machen. Folgende Überlegungen sind unter anderem zur Installation anzustellen:
–
–
–
–
–
–
Verwendung der Grafiktabelle zu Magnetabständen
In der Installations- und Betriebsanleitung für Universalsender finden Sie eine Grafiktabelle
sowie eine X ￚ Y ￚ Z-Koordinatengrafik. Verwenden Sie die Tabelle in Verbindung mit der
Grafik, um die gewünschten Abstände zwischen dem Magneten und dem Sender auf der
Grundlage der Montageart (Holz oder Metall) festzustellen.
Bosch Sicherheitssysteme GmbH
1
4
3
2
Die Lage von Magnet und Sender relativ zur Größe von Tür/Fensterrahmen. Achten Sie
darauf, dass die Verriegelung von Tür oder Fenster das installierte Gerät nicht blockiert.
Ansonsten kann es äußerst schwierig sein, das Gerät zur Wartung zu öffnen.
In bestimmten Fällen müssen Sie möglicherweise eine zusätzliche Distanzhülse bei der
Installation des Senders und des Magneten in der Ecke eines unter Putz montierten Tür-
oder Fensterrahmens anbringen, um den Höhenunterschied zwischen dem Magneten und
dem Sender auszugleichen.
Auf Flächen, auf denen die Befestigung mittels Schrauben nicht empfehlenswert ist,
können Sie Sender und Magnete mit einem hochfesten Klebstoff sichern.
Vergewissern Sie sich beim Einbau des Magneten, dass die Kerben im Magnetboden an
den Kerben im Senderboden ausgerichtet sind, da ansonsten Magnet und Sender nicht
funktionieren.
Beim Einbau des Magneten installieren Sie die Vorderseite des Magneten bündig mit der
Oberfläche des Installationsstandorts. Dies verhindert Schäden am Kunststoffboden des
Magneten, wenn ein Fenster oder eine Tür geöffnet wird.
Beachten Sie bei einer Installation des Magneten in der Nähe des Senders die
vorgeschriebenen Abstände, die in der Tabelle der grafisch dargestellten Installations- und
Bedienungsanleitung angegeben sind.
5
Installationshandbuch
Technische Daten und Übersicht | de
2015.09 | 04 | F01U308386
109
