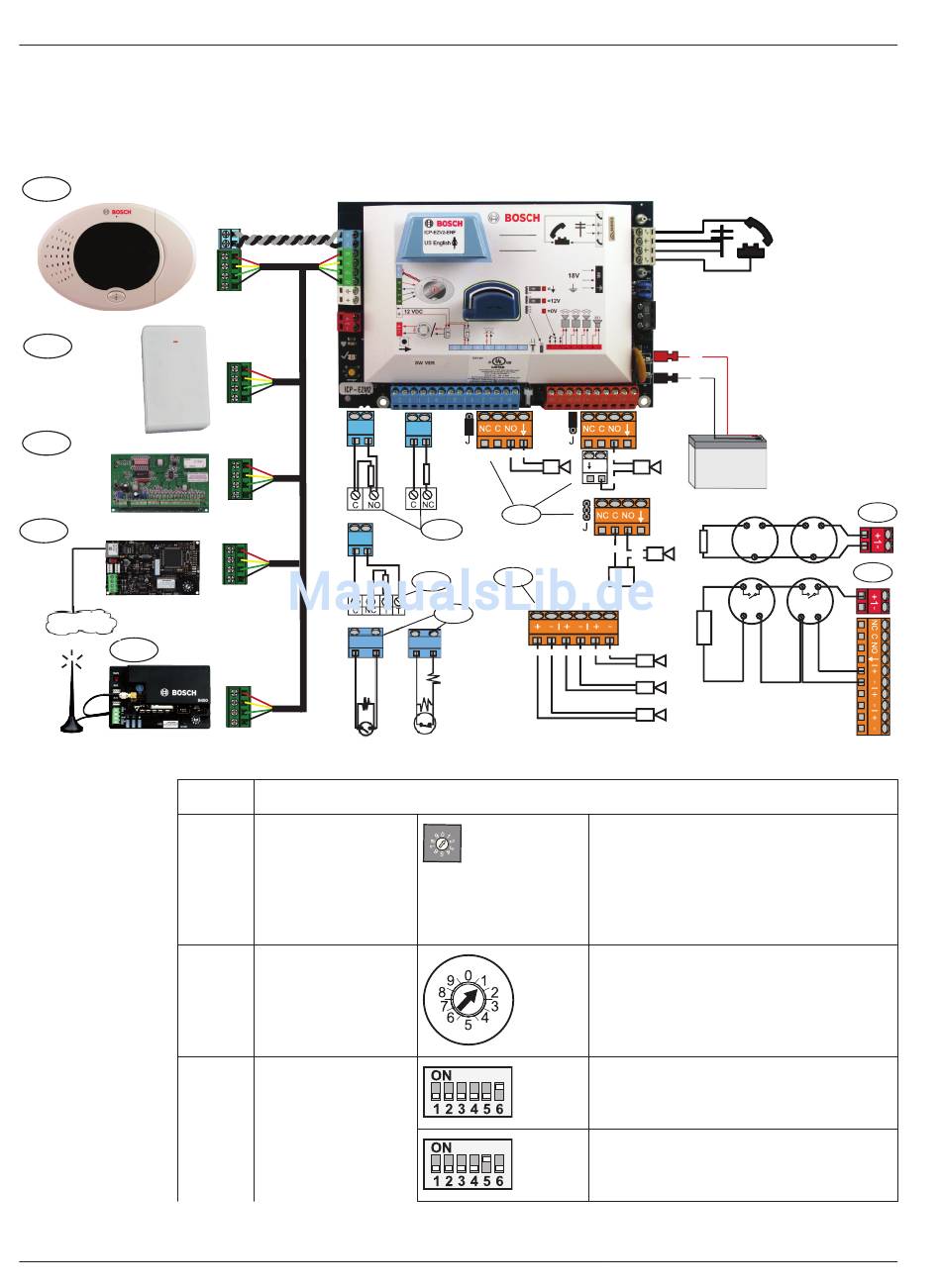

Systemkomponenten und Verdrahtung
Dieser Abschnitt bietet eine Übersicht über Systemkomponenten und deren Verdrahtung und
Platzierung im Gehäuse.
IUI-EZ1
1
2
RFRC-OPT
3
DX2010
4
B426
5
B450
Position Beschreibung
1
2
3
2015.09 | 04 | F01U308386
+
-
R
Y
G
B
R
Y
G
B
R
Y
G
B
R
Y
G
B
R
Y
G
B
Bedienteil
RADION-
Empfänger
DX2010-
Melderkoppler
(+) (-)
9
6
10
7
8
(+) (-)
(+) (-)
Installationshandbuch
Easy Series/RADION
(+)
(-)
(-)
+
(+)
(+)
(+)
(-)
(+) (-)
(+) (-)
Im Umkreis von 3 m von der Zentrale
montieren, KAT 5-Kabel (verdrillt) für
den Audiobus verwenden,
Datenbusadresse (1 - 4) einstellen,
max. 4 Bedienteile
1 = Normalbetrieb
5 = Wartungsmodus
Datenbusadresse 102: Melder 9–16
Datenbusadresse 103: Melder 17–24
