Einbauort
Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen.
Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung:
• Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!
• Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Einbauort
Der Installationsvorschlag in nachfolgender Abbildung ermöglicht dennoch den Einbau in eine offene Falllei-
tung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite, ver-
hindern das Leerlaufen des Messaufnehmers während der Messung.

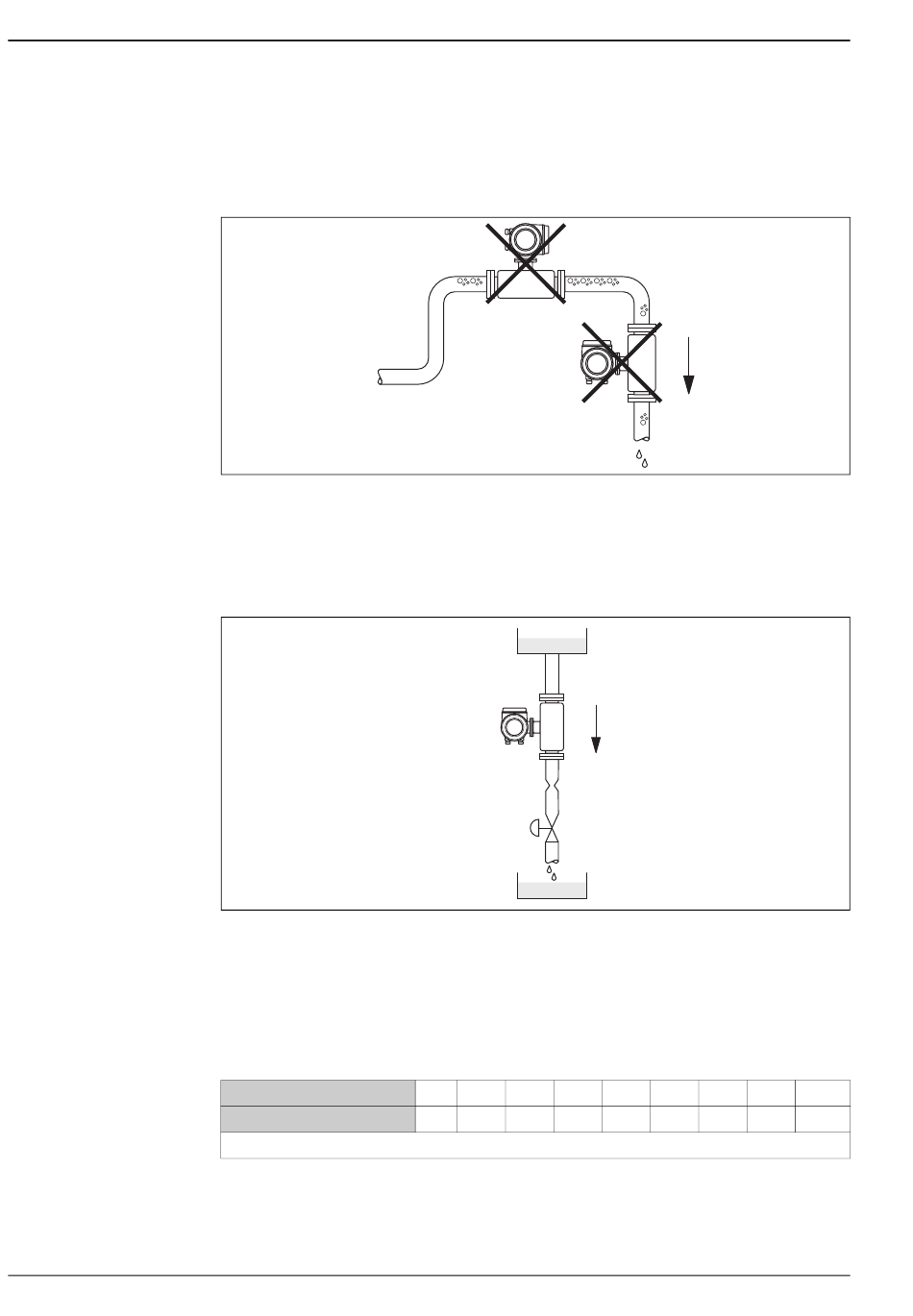

Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung (siehe Tabelle)
4 Ventil
5 Abfüllbehälter
DN
∅ Blende, Rohrverengung [mm]
1) nur Promass F
1
2
3
4
5
8 15 25 40
6 10 14 22
Proline Promass 80/83 F, M
1) 1)
50 80 100 150
28 50 65 90
Endress + Hauser
a0003605
a0003597
1)
250
150
