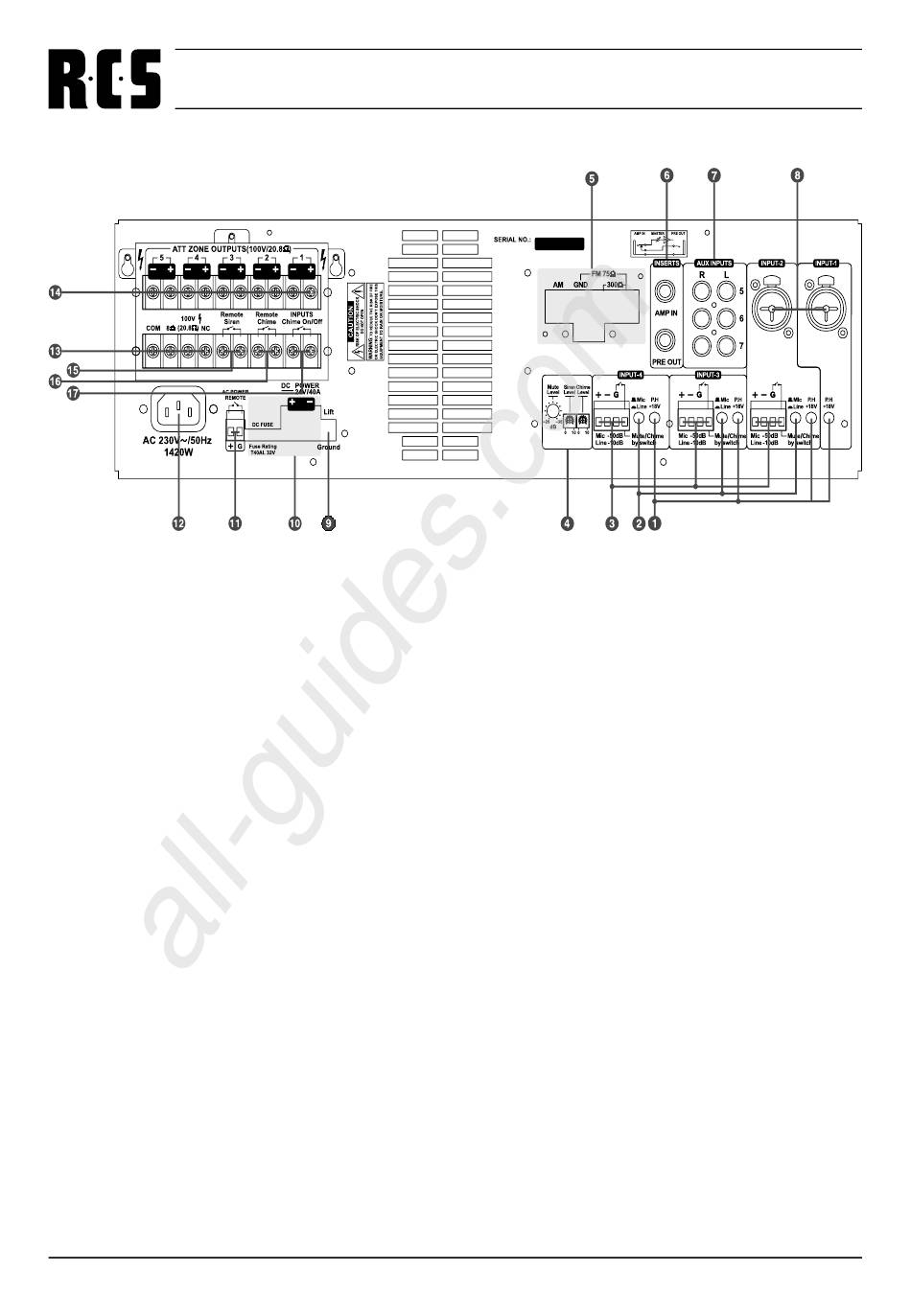

REAR PANEL CONTROLS
1. PHANTOM POWER SWITCHES 1 - 4
Pushing phantom switch when using of balanced condensor
microphone for input 1-4.
2. MIC/LINE SWITCHES 2 - 4
Adjust mic/line level. Input sensitivity for line input is -10
dB when push switch.
Unpushed switch is mic input, sensitivity of mic input is
-50 dB.
3. MIC/LINE INPUT
- MIC/LINE Input Terminals 2-4
Selectable Mic/Line switch for input terminals 2-4.
- Mute/Chime by switch terminals 2-4.
AUX 5, 6, 7 and pack signal will be muted and chime si-
gnal is operated by signal input from external contact.
4. VOLUME CONTROLS
- Chime Volume Control
This control is used for adjusting the chime signal.
- Siren Volume Control
This control is used for adjusting the siren signal.
- Mute Level Volume Control
When the other signal is muted by MIC 1 chime and
siren or when the other signal is muted by Mute/Chime
switch, this control is used for adjusting the muting level
(Variable range: -10 DB till -20 dB)
5. AM/FM ANT INPUT TERMINALS (OPTION)
FM : You connect 75 ohm coaxial cable or 300 ohm feeder
cable according to antennas.
AM : Connect it to the AM terminal in case of using outdoor
antenna.
GND : AM earthing terminal for AM receiption.
6. AMP IN/PRE OUT JACKS
- AMP IN Jack
Feed trough input amp in connection with the output
Pre Out e.g. an equalizer in case of connection to this
jack, only the signal fed in here is reproduced.
6
All manuals and user guides at all-guides.com
CPA-5120C/5240C/5480C
RÜCKSEITE
1. PHANTOM POWER
2. MIC/LINE UMSCHALTER
3. MIC/LINE EINGÄNGE
4. LAUTSTÄRKEREGLER
5. AM/FM ANTENNEN ANSCHLUß (OPTION)
6. AMP IN / PRE OUT
Schalter zum Zuschalten der "Phantom Power" bei Verwen-
dung von Kondensatormikrofonen.
Schalter zum Auswählen der Eingangsempfindlichkeit für
MIC oder LINE.
Eingangsempfindlichkeit Line: -10 dB, Eingangsempfind-
lichkeit Mic: -50 dB
- MIC/LINE Eingänge 2-4
Symmetrische Inputs auf Schraubsteckverbinder.
- Vorgong
Zusätzlicher Kontakt für Gong (z.B. durch CPA-10),
welcher Vorrang gegenüber AUX und Modulen hat.
- Gong Lautstärke
Regler zum Einstellen der Gonglautstärke
- Sirene Lautstärke
Regler zum Einstellen der Sirenenlautstärke
- Mute Level Regler
Mit diesem Regler wird der Mute Level im Bereich von
-10 dB bis -20 dB eingestellt.
Dies betrifft den Vorrang durch MIC 1, Gong, Sirene und
Vorgong auf Schraubsteckverbinder.
FM : Anschluß für 75 Ohm Koaxialkabel oder eines 300 Ohm
Kabels.
AM : Anschluß für die AM Antenne
GND : Erdung für AM Antenne, als Überspannungsschutz
und zum Vermindern von Störgeräuschen.
- AMP IN
In Verbindung mit dem Pre Out Ausgang kann hier z.B.
ein Equalizer eingeschliffen werden. Es wird dann nur
das hier eingespeiste Signal wiedergegeben.
