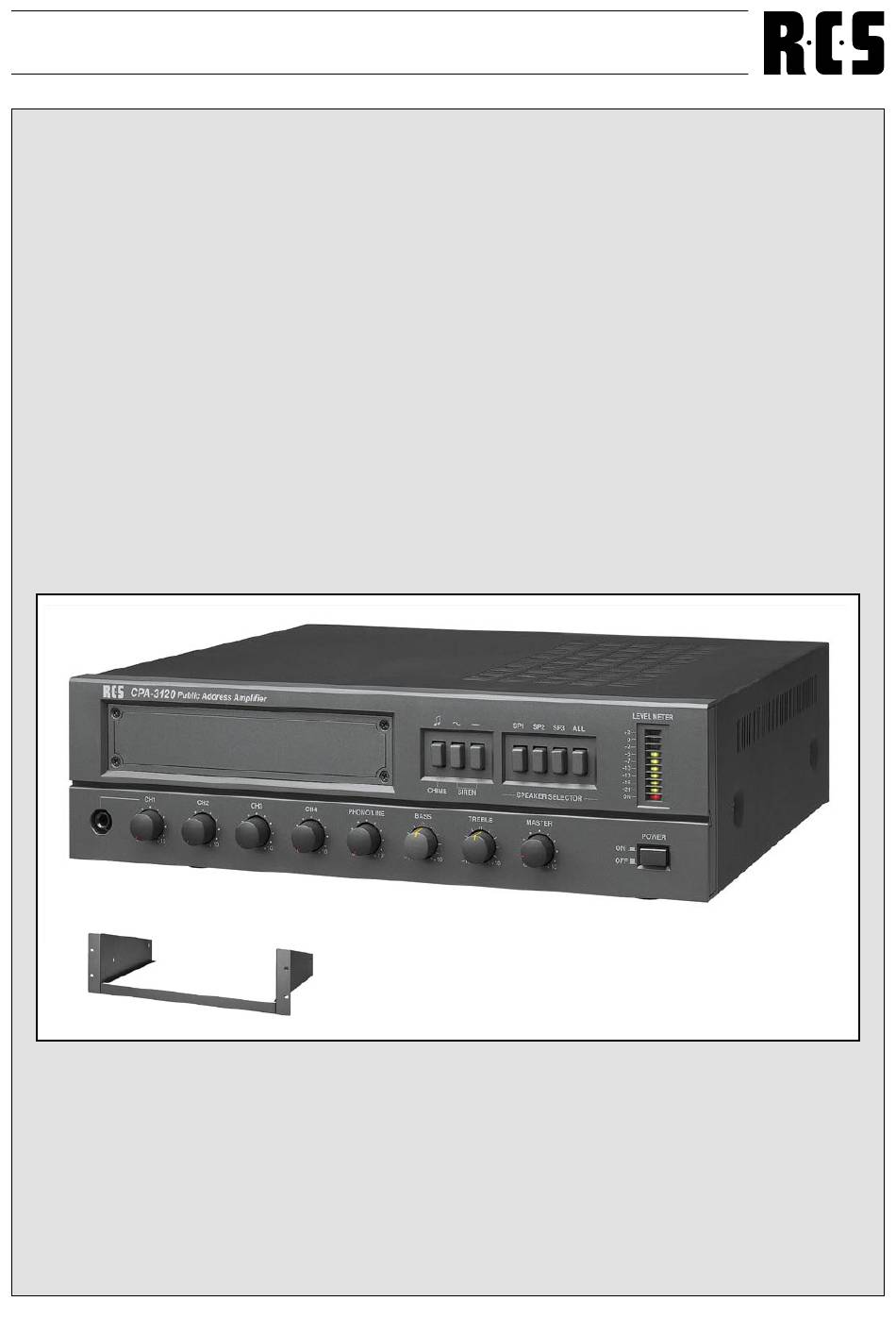

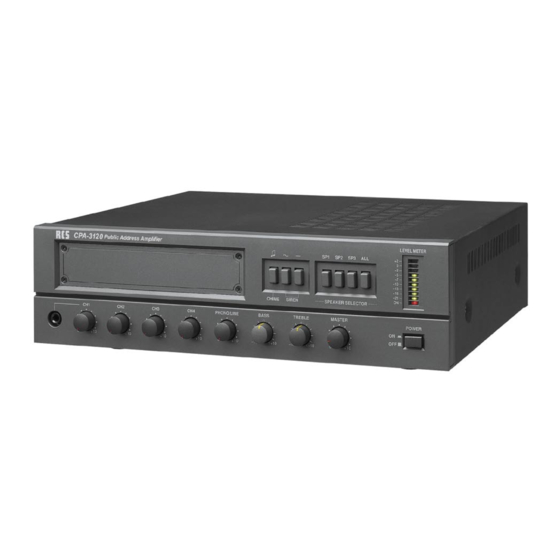

- Seite 1 CPA-3060 C / 3120 C Abbildung zeigt RMK-10...
- Seite 2 CPA-3060 C / 3120 C SAFETY INSTRUCTIONS SICHERHEITSHINWEISE Read all safety instruction before operating. Vor Inbetriebnahme des Verstärkers bitten wir sie die Si- 1. Install equipment as follow condition: cherheitshinweise aufmerksam zu lesen. - Install at flat place, not bending curved.
- Seite 3 CPA-3060 C / 3120 C FRONT PANEL CONTROLS VORDERSEITE 1. Power 1. Power Switch Ein- Ausschalter für die Netzstromversorgung 230 V. Pressing this switch to ON will make the power indication LED ON and supply the power to this unit.
- Seite 4 4. Sicherungen (AC and DC) 4. Fuse Holder (AC and DC) CPA-3060 C 2 A 250 V (AC) 10 A 250 V (DC) CPA-3120 C 3 A 250 V (AC) 20 A 250 V (DC) 5.
- Seite 5 CPA-3060 C / 3120 C 9. CH2 - 4 Input Jack 9. Eingänge 1 - 4 These jacks are for the CH2 - 4 input, input sensitivity and 2 und 3 sind symmetr. XLR-Buchsen für MIC/LINE, Input 4 impedance is 3mV/600 Ω.
- Seite 6 CPA-3060 C / 3120 C HOW TO CONNECT TP-10/CP-10 EINBAU DER MODULE TP-10/CP-10...
- Seite 7 CPA-3060 C / 3120 C CONNECTION OF THE ANTENNA ANTENNENANSCHLUSS...
- Seite 8 CPA-3060 C / 3120 C INSTALLATION OF THE SPEAKER LAUTSPRECHERANSCHLUSS...
- Seite 9 CPA-3060 C / 3120 C CONNECTIONS ANSCHLUSSBEISPIEL...
- Seite 10 CPA-3060 C / 3120 C SPECIFICATIONS TECHNISCHE DATEN AMPLIFIER SECTION Rated power (at 1% THD) CPA-3060 C- 60 (RMS) CPA-3120 C- 120 (RMS) Frequency response (± 3dB) 80Hz to 15KHz THD at 1KHz (Rated power) Less than 1 % Tone control Bass: ±...
