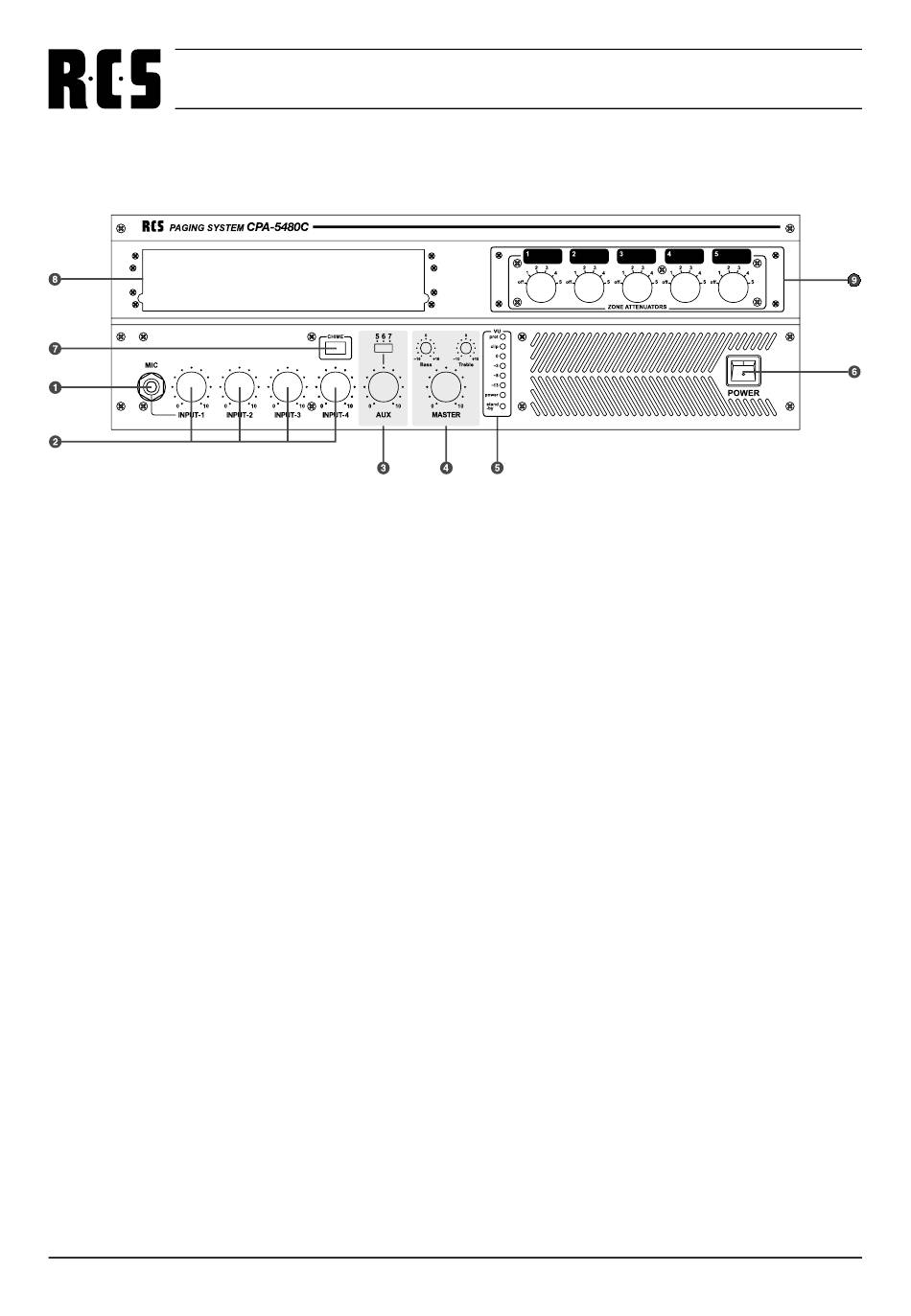

FRONT PANEL CONTROLS
1. MIC INPUT JACK OF INPUT 1
This is for only MIC1 input jack which is adjusted by volume
control of input 1 connecting to combo jack in the rear
panel.
Input signal of MIC1 has priority against input 2-4 and AUX
input 5,6,7.
2. VOLUME CONTROLS OF INPUT 1 - 4
This are volume controls of input 1 - 4.
3. VOLUME CONTROL AND SELECTOR SWITCH
-
Auxiliary Input Volume Control
This is auxiliary input volume control 5.6.7.
-
Auxiliary Input Selector Switch
This is auxiliary input selector switch 5.6.7.
4. MASTER VOLUME CONTROL AND EQ
-
Master Volume Control
Master volume control which is adjusting main volume.
-
Bass
This control is used for adjusting the low freguency
sound (+/-10 dB at 100 HZ)
-
Treble
This control is used for adjusting the high freguency
sound (+/-10 dB at 10 kHZ)
5. LED INDICATOR
-
Protect LED Indicator
PROT LED indicator will be turn on, when temperature
on the heat sink is 100°C and input signal is closed for
protection of amplifier.
-
Clipping LED Indicator
Be sure to adjust volume control CLIP LED turn on
continuously.
-
Output Level VU Meter
These displays indicate the output level of amplifier.
-
Power LED Indicator
Power LED indicator will be turn on, when AC Cord plug
in AC socket and Stand-by LED will be turn off, when
push the power switch.
4
All manuals and user guides at all-guides.com
CPA-5120C/5240C/5480C
VORDERSEITE
1. MIC1 EINGANG
2. LAUTSTÄRKEREGLER
3. REGLER UND WAHLSCHALTER
4. MASTER REGLER
5. LED´s
Dieser frontseitige Mikrofoneingang auf 6,3 mm Klinke ver-
fügt über einen sprachgesteuerten Vorrang gegenüber den
Eingängen 2 - 4 und AUX.
Die Lautstärke des Eingangsignals wird mit dem Regler
INPUT1 bestimmt.
Lautstärkeregler für die Eingänge 2 - 4.
-
Lautstärkeregler für AUX-Eingänge
Lautstärkeregler für Cincheingänge 5, 6 und 7
-
AUX-Wahlschalter
Schalter zum Auswählen der Eingänge 5, 6 u. 7.
-
Master Lautstärkeregler
Master-Regler zum Regeln der Lautstärke.
-
Bass
EQ-Masterregler zum Einstellen der Tiefen (+/-10 dB bei
100 HZ)
-
Treble
EQ-Masterregler zum Einstellen der Höhen (+/-10 dB
bei 10 kHZ)
-
Protect LED
Die PROT LED zeigt die Überhitzung des Verstärkers
an (100°C), gleichzeitig wird eine Schutzschaltung zum
Schutz des Verstärkers aktiviert
-
Clipping LED
Die CLIP LED leuchtet, wenn die Ausgangsspannung
übersteuert wird.
-
Level Meter
Level Meter als Anzeige des Signalpegels
-
Power LED
Diese LED`S zeigen den Betriebszustand des Verstärkers
an, wenn das Gerät eingeschaltet ist leuchtet die gelbe
LED im Stand-by Betrieb die Grüne.
